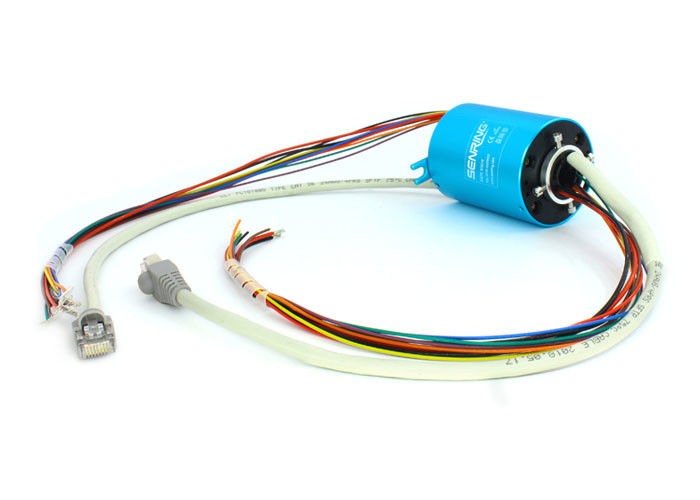

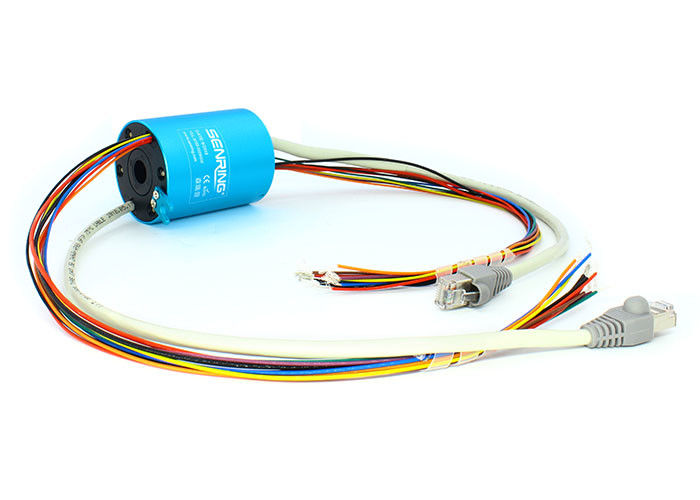

単一チャネルギガビットのイーサネット スリップ リング穴12.7mmの回転スリップ リング
EH1256-01イーサネット スリップ リングの記述
穴を通してスリップ リングはまた中心の穴が付いている空のスリップ リングを呼んだ、時roating必要性360°力および信号を送信するように要求するあらゆる装置に加えることができる。
Senring EH1256-01シリーズ ギガビットのイーサネット スリップ リングはギガビットのイーサネット信号の単一チャネルを送信するために360度を回すことができる必要な精密伝導性のスリップ リングである。スリップ リングに12.7mmの穴径および56mmの外の直径がある。それは送信するUSBおよびHDMIのような他の信号が付いている2-20A流れそして組合せの1-22のチャネルを混合できる。市場の同じようなプロダクトと比較されて、それに安定した伝達、包みの損失、コード間違い、低いリターン・ロスおよび低い挿入損失の利点がない。
EH1256-01イーサネット スリップ リングの特徴
1. RJ45コネクターを使って（イーサネット スリップ リング別名RJ45スリップ リング）
2. 標準的なイーサネット ワイヤー関係
3. 1つのスリップ リングの最高8channelsイーサネット
4。 力または空気/油圧スリップ リングと結合できる
5. Tansmit 10M/100M/1000M基礎Tのイーサネット
6. 包みの損失無し、ひもコード無し、低いリターン・ロス、低い挿入損失
7. 接触材料:長いワーキング・ライフの間抵抗力があり、酸化防止摩耗を保障するpercious metal+goldのめっき

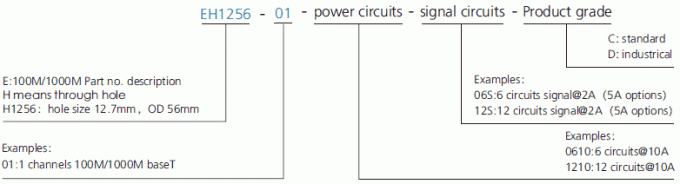

部品番号の記述

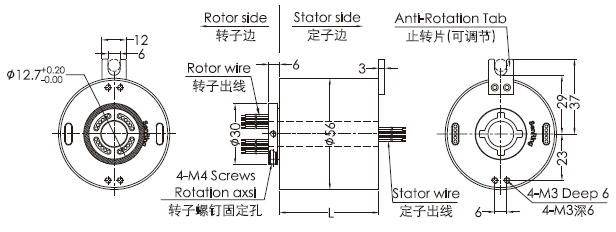

EH1256-01イーサネット スリップ リングのデッサン
EH1256-01イーサネット スリップ リングの技術仕様
| イーサネット | 1つのチャネル100M/1000MのbaseT |
| 機械データ | |
| spec | データ |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者 | -30℃∼80℃ |
| 仕事の湿気 | 0∼85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | アルミ合金 |
| トルク | 0.1N.m;+0.03N.m/6回路 |
| コネクター | RJ45 | |
| 電気データ | ||
| spec | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 絶縁抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線spec | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| 電気騒音 | <10> | |
| セリウムの証明書 | はい | |
| 機械振動 | MIL-STD-810E | |
| 材料 | 迎合的なRoHS | |
標準モデル リスト
| モデル | 力/信号回路いいえ。 | イーサネット チャネルいいえ。 | 長さL （mm） | ||
| 信号（0∼2A） | 力（10A） | 力（20A） | |||
| EH1256-01-0210 | 0 | 2 | 0 | 1 | 55 |
| EH1256-01-04S | 4 | 0 | 0 | 4 | 55 |
| EH1256-01-0410 | 0 | 4 | 0 | 1 | 55 |
| EH1256-01-0420 | 0 | 0 | 4 | 1 | 71.5 |
| EH1256-01-10S | 10 | 0 | 0 | 1 | 71.5 |
| EH1256-01-0210-08S | 8 | 2 | 0 | 1 | 71.5 |
| EH1256-01-0610-04S | 4 | 6 | 0 | 1 | 71.5 |
| EH1256-01-16S | 16 | 0 | 0 | 1 | 88.5 |
| EH1256-01-1610 | 0 | 16 | 0 | 1 | 88.5 |
| EH1256-01-0410-12S | 12 | 4 | 0 | 1 | 88.5 |
| EH1256-01-0810-08S | 8 | 8 | 0 | 1 | 88.5 |
| EH1256-01-22S | 22 | 0 | 0 | 1 | 105.5 |
EH1256-01イーサネット スリップ リング等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 金金 |
SenRingの一般的なスリップ リング モデルは多くの適用で加えられ、装置は世界的にに、システム解決を提供する。
それは含む風力、コントローラーおよび産業回転盤、ロボット、工学機械類、医療機器、軍のレーダーを等mornitoring CCTVのビデオ…
