起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
EM056-18-TM
私達に連絡しなさい

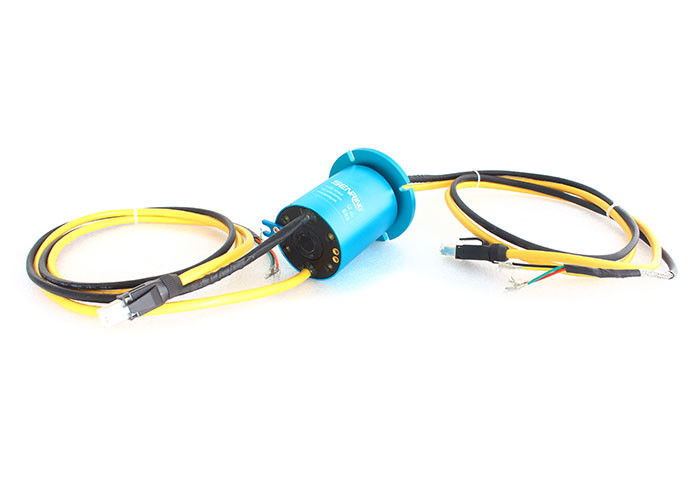

イーサネット スリップ リングは10A送電線のギガビット ネットワーク ケーブルそして4つのチャネルで1つのチャネルを構成する
EM056-18-TMのイーサネット スリップ リングの記述
Senring EM056-18-TMシリーズ ギガビットのイーサネット スリップ リングに56mmの外の直径および回転子のフランジの取付けがある。それは10A流れの4つのチャネルを+サーボ モーターのためにギガビット ネットワーク ケーブル、エンコーダー ケーブル、RS232のようなバス信号ケーブル、RS485およびステッピング モーターのために信号ケーブルとして使用することができる8つの中心の1つの保護されたギガビット ネットワーク ケーブル支える。市場の同じようなプロダクトと比較されて、それに安定した伝達、包みの損失、コード間違いおよび低いリターン・ロスの利点がない。
EM056-18-TMのイーサネット スリップ リングの特徴
1。 それはエンコーダー ケーブルとして使用のために断ち切ることができる標準的なRJ45コネクターによって来る。
2. それは固定してギガビットのイーサネット信号の1つのチャネルを送信し、送信する0-10A電力線の4つのチャネルを混合できる。
3. スリップ リングに56mmの外の直径があり、flange-mountedである。
4. それに安定した伝達、包みの損失、コード間違い、低いリターン・ロスおよび低い挿入損失の利点がない。

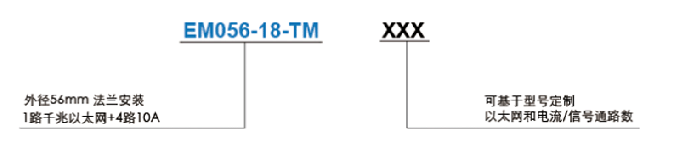

部品番号の記述

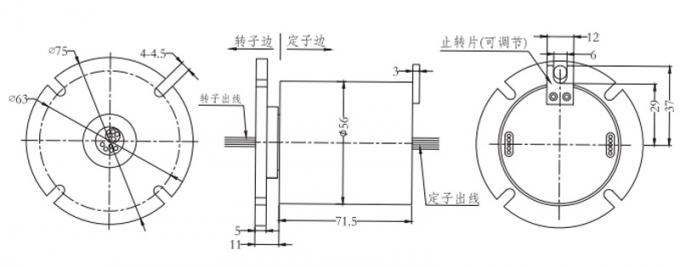

EM056-18-TMのイーサネット スリップ リングのデッサン
EM056-18-TMシリーズスリップリングの技術仕様
| イーサネット | 1つのチャネル100M/1000MのbaseT |
| 機械データ | |
| spec | データ |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者 | -30℃∼80℃ |
| 仕事の湿気 | 0∼85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | アルミ合金 |
| トルク | 0.1N.m;+0.03N.m/6回路 |
| コネクター | RJ45 | |
| 電気データ | ||
| spec | データ | |
| 力 | 信号 | |
|
電圧範囲
|
0∼440VAC/VDC | 0∼440VAC/VDC |
|
絶縁抵抗
|
≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線spec | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| 電気騒音 | <10> | |
| セリウムの証明書 | はい | |
| 機械振動 | MIL-STD-810E | |
| 材料 | 迎合的なRoHS | |
EM056-18-TMシリーズスリップリング等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 金張り-金張り |
