起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
EM022
私達に連絡しなさい

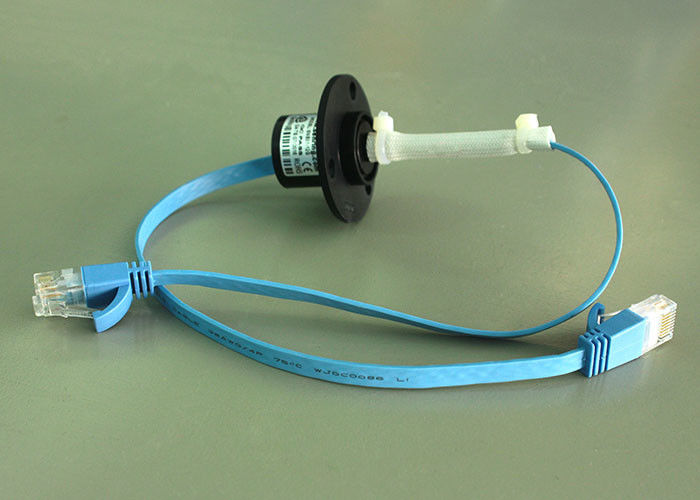

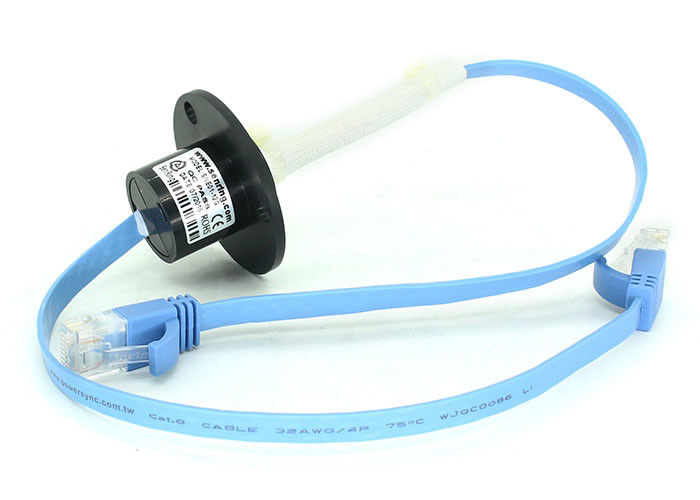

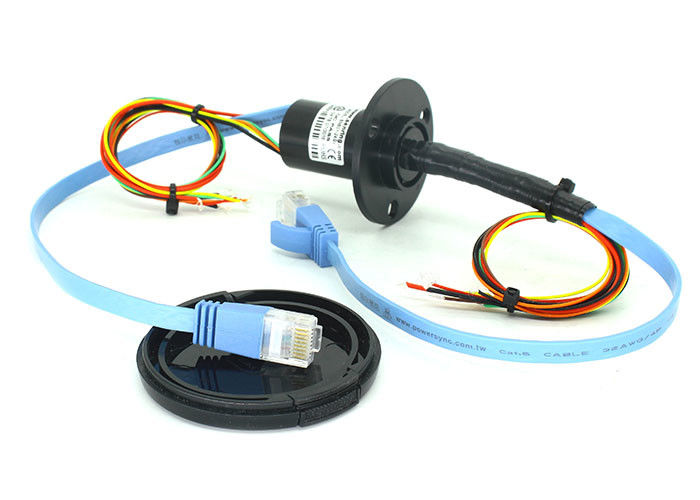

Minitureギガビットのイーサネット スリップ リング1channels 100M/1000M Ethernet+2~16回路力/信号
EM022イーサネット スリップ リングの記述
Senring EM022シリーズ ギガビットのイーサネット スリップ リングはギガビットのイーサネット信号の1-2のチャネルを送信するために360度を回すことができる必要な精密伝導性のスリップ リングである。スリップ リングは穴なしで固体で、22mmの外の直径がある。それは送信するUSBおよびHDMIのような他の信号が付いている2-20A流れそして組合せの1-16のチャネルを混合できる。市場の同じようなプロダクトと比較されて、それに安定した伝達、包みの損失、コード間違い、低いリターン・ロスおよび低い挿入損失の利点がない。それは貴金属およびsuperhard金張りの処置の米国の軍のコーティングの技術を使用し、超低いBERの誤り率および超高度のSN比がある。
EM022のイーサネット スリップ リングの特徴
1.標準的な女性の任意RJ45オス・コネクタ、RJ45;
2. 1~2のチャネル100M/1000Mのイーサネット信号のsteadilysを送信できる;
3. 1~16の回路力/信号を送信するために結合することができる;
4. 固体、OD:22mm;
5. 信頼できる送信、包みの損失無し、ひもコード無し、低いリターン・ロス、低い挿入損失、等の利点を使って。
6. 米国の軍のめっきの技術および低いBERの誤り率および高いSN比と;
部品番号の記述
EM022のイーサネット スリップ リングの引くこと
EM022イーサネット スリップ リングの技術仕様
| イーサネット | 1~2チャネル100M/1000MのbaseT |
| 機械データ | |
| spec | データ |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者 | -30℃∼80℃ |
| 仕事の湿気 | 0∼85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | アルミ合金 |
| トルク | 0.1N.m;+0.03N.m/6回路 |
| 機械振動 | MIL-STD-810E |
| コネクター | RJ45 | |
| 電気データ | ||
| spec | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 絶縁抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線spec | AWG17#Silverめっきされたテフロン ワイヤー | AWG22#Silverめっきされたテフロン ワイヤー |
| 導線の長さ | 標準300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| 電気騒音 | <10> | |
| セリウムの証明書 | はい | |
| 機械振動 | MIL-STD-810E | |
| 材料 | 迎合的なRoHS | |
| 材料 | 迎合的なRoHS | |
標準モデル リスト
| モデル | 力/信号回路いいえ。 | イーサネット チャネルいいえ。 | 長さL （mm） | |||
| 信号（2A） | 力（5A） | 力（20A） | 100Mのイーサネット | 1000Mのイーサネット | ||
| EM022-06 | 0 | 0 | 0 | 1 | 0 | 19 |
| EM022-12 | 6 | 0 | 0 | 1 | 0 | 26 |
| EM022-12V | 0 | 2 | 0 | 1 | 0 | 26 |
| EM022-12G | 0 | 0 | 0 | 0 | 1 | 26 |
| EM022-18 | 12 | 0 | 0 | 1 | 0 | 33 |
| EM022-18V | 6 | 2 | 0 | 1 | 0 | 33 |
| EM022-18X | 2 | 0 | 2 | 1 | 0 | 33 |
| EM022-18G | 6 | 0 | 0 | 0 | 1 | 33 |
| EM022-18GV | 0 | 2 | 0 | 0 | 1 | 33 |
| EM022-24 | 18 | 0 | 0 | 1 | 0 | 40 |
| EM022-24V | 12 | 2 | 0 | 1 | 0 | 40 |
| EM022-24X | 8 | 0 | 2 | 1 | 0 | 40 |
| EM022-24G | 12 | 0 | 0 | 0 | 1 | 40 |
| EM022-24GV | 6 | 2 | 0 | 0 | 1 | 40 |
| EM022-24GX | 2 | 0 | 2 | 0 | 1 | 40 |
| EM022-24GG | 0 | 0 | 0 | 0 | 2 | 40 |
*Remark:回路はより大きい流れ、10AのN回路のために20A使用のための10Aの2つの回路のようなN*10Aを、並行して得るために並行して結合することができる。必要としたらイーサネット、力および信号のチャネルNOをカスタマイズするか、または他の信号、plsの接触をSenRingのセールスマン混合しなさい。
EM022イーサネット スリップ リング等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 金金 |
