起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
EH3899-01
私達に連絡しなさい
1つのチャネル ギガビットのイーサネット ロータリージョイント1チャネル ギガビットEthernet+1~56は力信号を巡回する

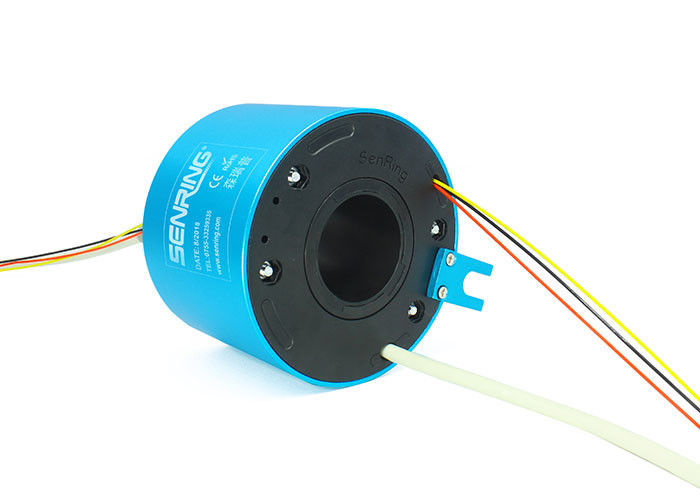

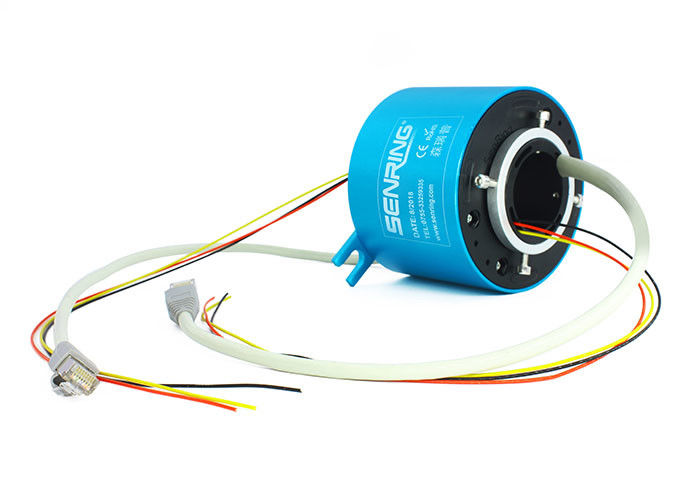

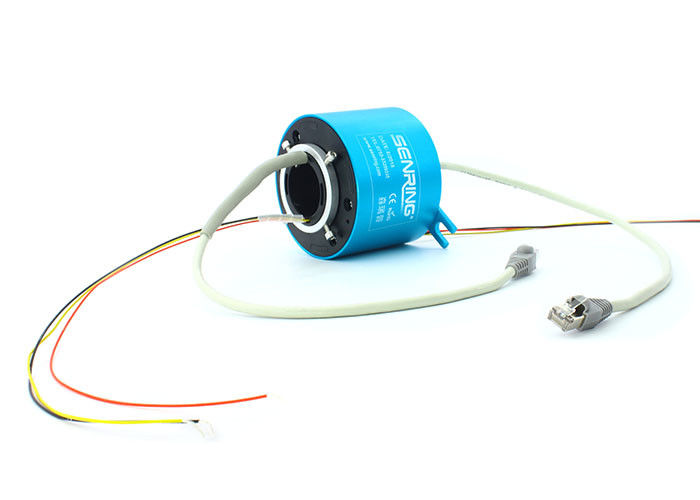

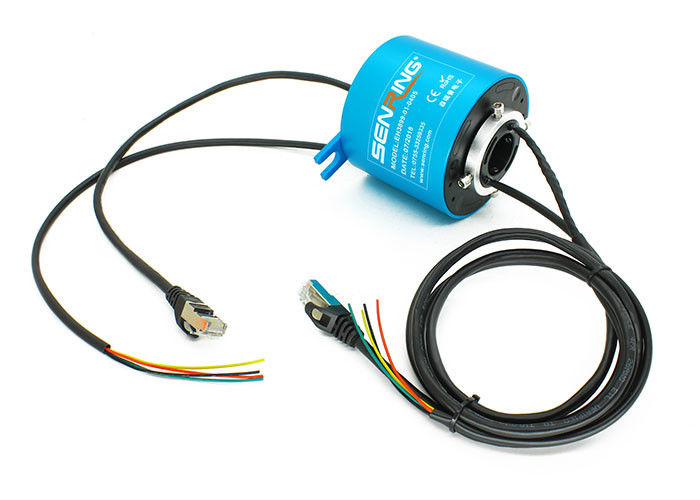

EH3899-01イーサネット スリップ リングの記述
SENRING EH3899-01シリーズ ギガビットのイーサネット ロータリージョイントは、統合された構造と、穴38.1mm、OD 99mm、roating 1~58の回路力（現在の2~20A）およびUSBを送信するために360°それが結合することができるときtranmit 1チャネル ギガビットのイーサネット信号正確にできる
EH3899-01イーサネット スリップ リングの特徴
1.標準的な女性の任意RJ45オス・コネクタ、RJ45;
2. 最高送信するチャネルを1つのチャネル ギガビットのイーサネット信号を着実に送信できる:8つのチャネル。
3. 1~58の回路力/信号を送信するために結合することができる;
4. 穴のサイズ38.1mm、OD99mm;
5. 10Mのイーサネットを、100M送信するために主に使用されて、1000M BaseT;
6. 信頼できる送信、包みの損失無し、ひもコード無し、低いリターン・ロス、低い挿入損失、等の利点を使って。

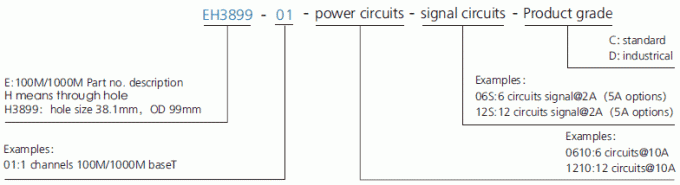

部品番号の記述

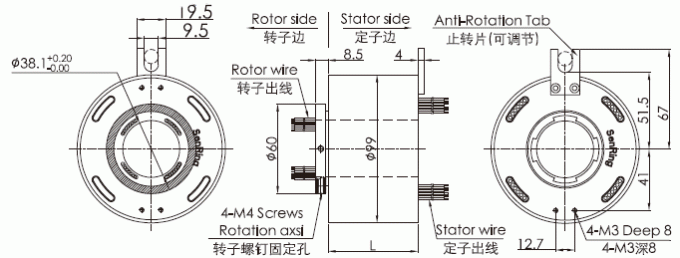

EH3899-01イーサネット スリップ リングのデッサン
標準モデル リスト
| モデル | 力/信号回路いいえ。 | イーサネット チャネルいいえ。 | 長さL （mm） | ||
| 信号（0∼2A） | 力（10A） | 力（20A） | |||
| EH3899-01-0210 | 0 | 2 | 0 | 1 | 72 |
| EH3899-01-04S | 4 | 0 | 0 | 1 | 72 |
| EH3899-01-0410 | 0 | 4 | 0 | 1 | 72 |
| EH3899-01-0420 | 0 | 0 | 4 | 1 | 72 |
| EH3899-01-10S | 10 | 0 | 0 | 1 | 96 |
| EH3899-01-0210-08S | 8 | 2 | 0 | 1 | 96 |
| EH3899-01-0610-04S | 4 | 6 | 0 | 1 | 96 |
| EH3899-01-16S | 16 | 0 | 0 | 1 | 120 |
| EH3899-01-1610 | 0 | 16 | 0 | 1 | 120 |
| EH3899-01-0410-12S | 12 | 4 | 0 | 1 | 120 |
| EH3899-01-0810-08S | 8 | 8 | 0 | 1 | 120 |
| EH3899-01-22S | 22 | 0 | 0 | 1 | 144 |
| EH3899-01-0410-18S | 18 | 4 | 0 | 1 | 144 |
| EH3899-01-2210 | 0 | 22 | 0 | 1 | 144 |
| EH3899-01-28S | 28 | 0 | 0 | 1 | 168 |
| EH3899-01-40S | 40 | 0 | 0 | 1 | 216 |
| EH3899-01-58S | 58 | 0 | 0 | 1 | 288 |
Mod
| イーサネット | 1つのチャネル100M/1000MのbaseT |
| 機械データ | |
| spec | データ |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者 | -30℃∼80℃ |
| 仕事の湿気 | 0∼85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | アルミ合金 |
| トルク | 0.1N.m;+0.03N.m/6回路 |
| コネクター | RJ45 | |
| 電気データ | ||
| spec | データ | |
| 力 | 信号 | |
|
電圧範囲
|
0∼440VAC/VDC | 0∼440VAC/VDC |
|
絶縁抵抗
|
≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線spec | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| 電気騒音 | <10> | |
| セリウムの証明書 | はい | |
| 機械振動 | MIL-STD-810E | |
| 材料 | 迎合的なRoHS | |
FAQ:
1. 私達は何をするか。
私達は成長、設計、製造のに良質のsliprings焦点を合わせ、回転システムのためのさまざまな解決を提供する。
2. 私はいかにスリップ リングを選ぶか。
スリップ リング解決の適切な選択は回路ごとの総回路を含むあなたの適用のオペレーティング パラメータについての細部を、電圧およびamps、規定回転数および土台のタイプ要求する。あなたの調査を始める適切な場所は私達の標準的なスリップ リングとある。注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたら、始まるために私達に連絡しなさい。
3. 注文のスリップ リングを提供するか。
注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたらはい、始まるために私達に連絡しなさい。私達のエンジニアはあなたの必要性のための完全な解決を都合する。
