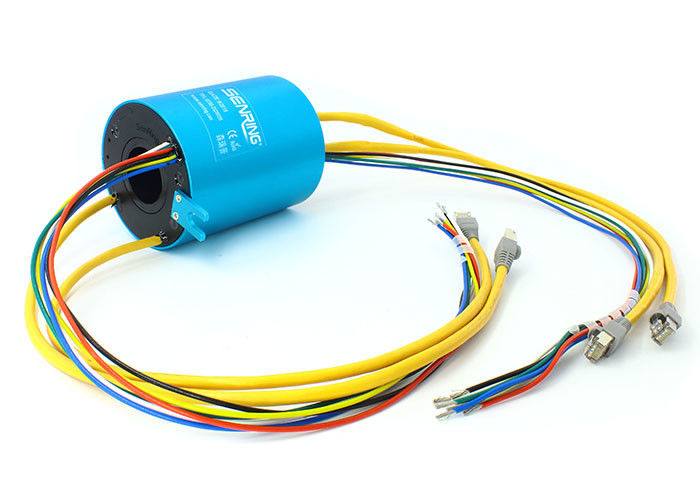

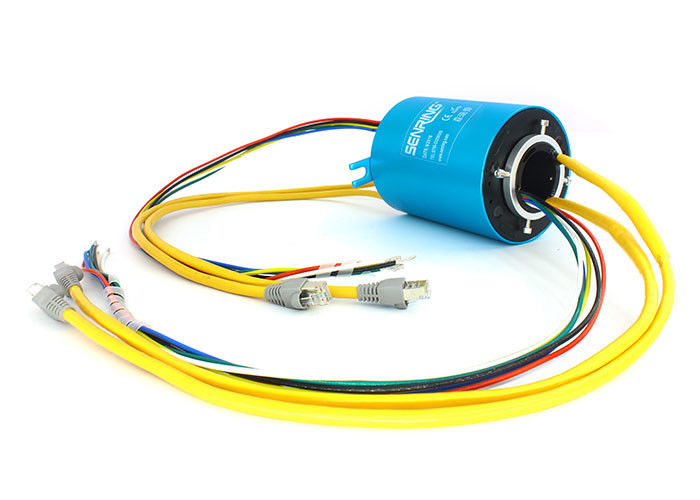

1000M/100Mの基盤Tのイーサネット スリップ リング2チャネル ギガビットのイーサネット
EH3899-02イーサネット スリップ リングの記述
注文の、動かされた100/1000Mのイーサネット信号のために利用できる
挿入損失、リターン・ロスおよび混線はイーサネット スリップ リングのための3つの非常に重要な変数である。すべてのSenRingの技術のイーサネット スリップ リング部品は信頼できる金属であり、金のめっきされた回路の収容関係、プロダクト収容ははアルミニウムから成っている。安定した伝達、包みの損失無し、連続コード無し、小さいリターン・ロス、低い挿入損失、等の利点の会社の供給のスリップ リング。
元のスリップ リング製造業者としてさまざまな適用解決のためのSenRingの提供のモジュール方式にされた及び標準化された設計が。あなたの最も適したイーサネット スリップ リング コネクターを作成するためには、私達に連絡すること自由に感じなさい。
EH3899-02イーサネット スリップ リングの特徴
1。 このプロダクトは標準的なRJ45コネクターを使用し、RJ45メス コネクタによって装備することができる。
2. それは固定して単一チャネルギガビットのイーサネット信号を送信、8つまでのイーサネット チャネルを同時に送信できる。
3. それは送信する力の1-58のチャネルを/現在/信号混合できる。それは主にイーサネット（10M/100M/1000M BaseT）を送信し、また現在のチャネルか流動ロータリージョイントを使用できる。
4。 スリップ リングに50mmの穴径および120mmの外の直径がある。
5. それは超低いBERの誤り率および超高度のSN比の米国の軍のコーティングの技術を使用する。

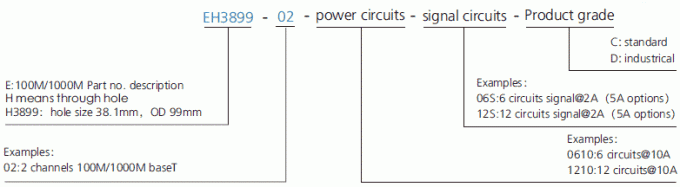

部品番号の記述

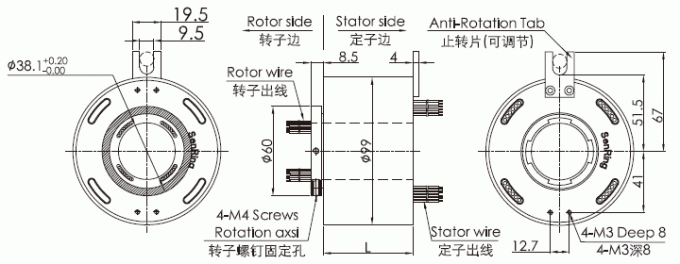

EH3899-02イーサネット スリップ リングのデッサン
EH3899-02イーサネット スリップ リングの技術仕様
| イーサネット | 2チャネル100M/1000MのbaseT |
| 機械データ | |
| spec | データ |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者 | -30℃∼80℃ |
| 仕事の湿気 | 0∼85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | アルミ合金 |
| トルク | 0.1N.m;+0.03N.m/6回路 |
| コネクター | RJ45 | |
| 電気データ | ||
| spec | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 絶縁抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線spec | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| 電気騒音 | <10> | |
| セリウムの証明書 | はい | |
| 機械振動 | MIL-STD-810E | |
| 材料 | 迎合的なRoHS | |
標準モデル リスト
| モデル | 力/信号回路いいえ。 | イーサネット チャネルいいえ。 | 長さL （mm） | ||
| 信号（0∼2A） | 力（10A） | 力（20A） | |||
| EH3899-02-02S | 2 | 0 | 0 | 2 | 96 |
| EH3899-02-0210 | 0 | 2 | 0 | 2 | 96 |
| EH3899-02-08S | 8 | 0 | 0 | 2 | 120 |
| EH3899-02-0810 | 0 | 8 | 0 | 2 | 120 |
| EH3899-02-0410-04S | 4 | 4 | 0 | 2 | 120 |
| EH3899-02-14S | 14 | 0 | 0 | 2 | 144 |
| EH3899-02-1410 | 0 | 14 | 0 | 2 | 144 |
| EH3899-02-20S | 22 | 0 | 0 | 2 | 168 |
| EH3899-02-26S | 26 | 0 | 0 | 2 | 196 |
| EH3899-02-32S | 32 | 0 | 0 | 2 | 216 |
| EH3899-02-56S | 56 | 0 | 0 | 2 | 312 |
EH3899-02イーサネット スリップ リング等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 金金 |
スリップ リングは力かデータを静止したのから回転構造に移している間抑制されていなく、連続的な回転を要求するあらゆるエレクトロメカニカル・システムで使用することができる。
