6~56回路の電源/信号を転送するために組み合わせることができます.

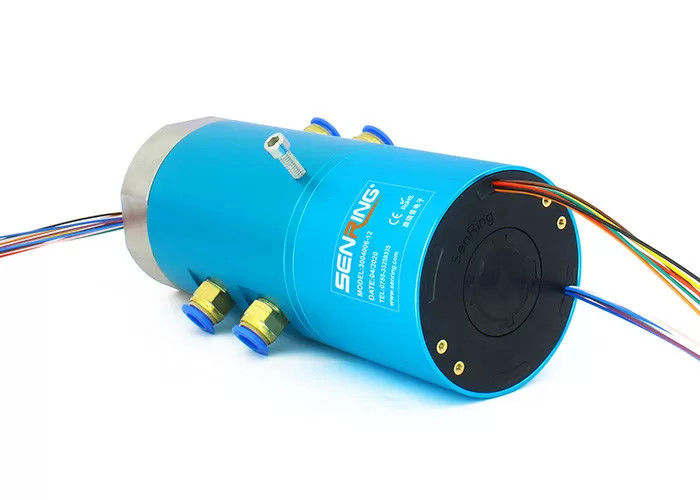

3004006 パネウマティック・ロータリー・ユニオン
SenRing 3004シリーズの気圧回転関節は,圧縮空気,蒸気,真空,および他のガスメディアの2チャネルを転送するために360度回転できる4チャネル回転気圧回転関節である.4mm直径の様々なガスパイプをサポートします3004シリーズのガス回転関節は,ガスだけでなく,2Aから800Aまでの様々な電流の混合伝達もできます. サイズは小さく,軽量互いに干渉しない複数のガスチャネル
3004006号の特徴パネウマティック回転ユニオン
1配電線,信号線,イーサネット,USB,産業バス,制御線,電磁気弁,インダクション線など混合できます.
2. 標準はフレンズマウントで,空洞シャフトマウントはカスタマイズすることができます.
3通過できる媒体は圧縮空気,水素,窒素,化学混合ガス,蒸気,冷却水,熱水,熱油,石油,硫酸,飲料などです.

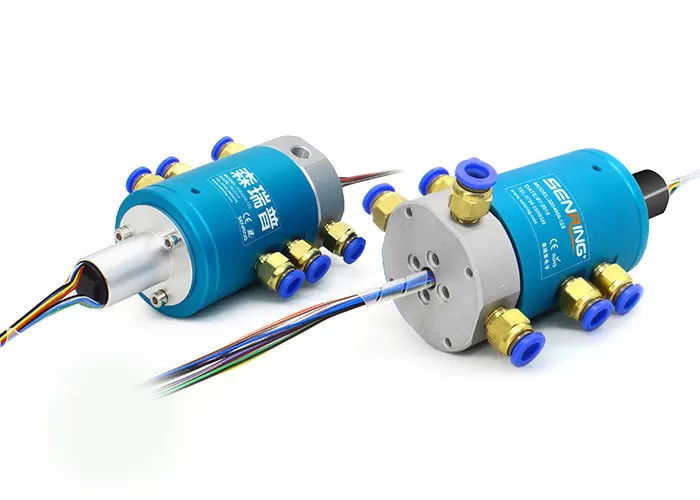

3004006 パネウマティック・ローータリー・ユニオン
| 経路 (ガス) | 4段目 |
| パイプサイズ | 6~8mmパイプ,G1/8"ポート |
| メカニカルデータ | |
| スピック | データ |
| 労働生活 | 労働条件によって異なります) |
| マックス 動作速度 | 250RPM連続で 1000RPM間歇的に |
| 派遣社員 | -30°C~80°C |
| 作業湿度 | 0~85% RH |
| マテリアと連絡 | 宝石 |
| 住宅用材料 | アルミ合金 |
| IPグレード | IP51 |
| マックス 操作 圧力 |
陽圧 1Mpa 真空 -90kPa | |
| トルク | <0.4N.m | |
| 電気データ | ||
| スピック | データ | |
| パワー | シグナル | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| 断熱耐性 | < 500MΩ/300VDC | < 500MΩ/300VDC |
| 鉛ワイヤの仕様 | AWG17# シルバー付テフロン線 | AWG22# シルバー付テフロン線 |
| 鉛線の長さ | 標準250mm (カスタマイズすることができます) | |
| 断熱耐性 | 500VAC@50Hz,6s | |
| 電気騒音 | <0.01Ω | |
部品番号
図面
標準モデルリスト
| モデル | 経路 (ガス) | ポートサイズ | パイプサイズ |
| 3004006 | 4段目 | G1/8" | 6~8mm |
| モデル | 経路 (ガス) | ポートサイズ | パイプサイズ | シグナル回路 (2A) | 長さ L (mm) |
| 3004006-06S | 4段目 | G1/8" | 6~8mm | 6 | 14 |
| 3004006-12S | 4段目 | G1/8" | 6~8mm | 12 | 21 |
| 3004006-24S | 4段目 | G1/8" | 6~8mm | 24 | 35 |
| 3004006-36S | 4段目 | G1/8" | 6~8mm | 36 | 52.3 |
| 3004006-56S | 4段目 | G1/8" | 6~8mm | 56 | 82 |
図面
標準モデルリスト
| モデル | 経路 (ガス) | ポートサイズ | パイプサイズ | 電源回路 (※10A) | シグナル回路 (2A) | 長さ L (mm) |
| 3004006-06S | 4 箇所 | G1/8" | 6~8mm | 0 | 6 | 38 |
| 3004006-0610 | 4 箇所 | G1/8" | 6~8mm | 6 | 0 | 38 |
| 3004006-12S | 4 箇所 | G1/8" | 6~8mm | 0 | 12 | 55 |
| 3004006-0610-06S | 4 箇所 | G1/8" | 6~8mm | 6 | 6 | 55 |
| 3004006〜1210 | 4 箇所 | G1/8" | 6~8mm | 12 | 0 | 55 |
| 3004006-0610-12S | 4 箇所 | G1/8" | 6~8mm | 6 | 12 | 71.5 |
| 3004006-1210-06S | 4 箇所 | G1/8" | 6~8mm | 12 | 6 | 71.5 |
| 3004006-18S | 4 箇所 | G1/8" | 6~8mm | 0 | 18 | 71.5 |
| 3004006〜1810 | 4 箇所 | G1/8" | 6~8mm | 18 | 0 | 71.5 |
| 3004006-0610-18S | 4 箇所 | G1/8" | 6~8mm | 6 | 18 | 88.5 |
| 3004006-24S | 4 箇所 | G1/8" | 6~8mm | 0 | 24 | 88.5 |
| 3004006-30S | 4 箇所 | G1/8" | 6~8mm | 0 | 30 | 106 |
| 3004006-36S | 4 箇所 | G1/8" | 6~8mm | 0 | 36 | 125 |
