起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
H70140
私達に連絡しなさい
電気機器 液圧 圧力 穴を通る スリップリング 穴 サイズ: 70mm,OD: 140mm

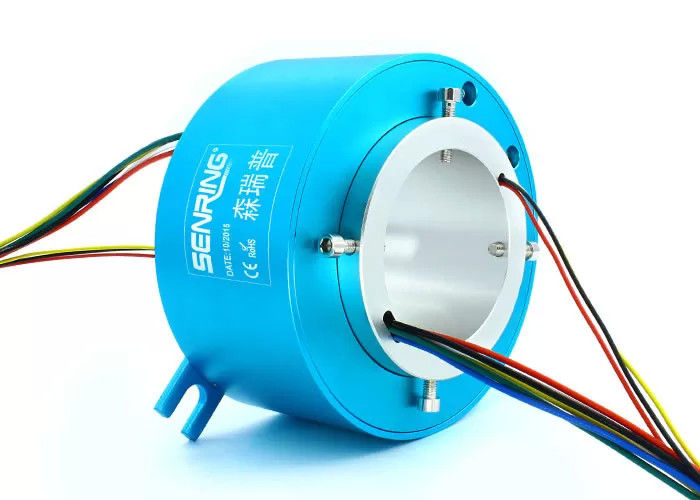

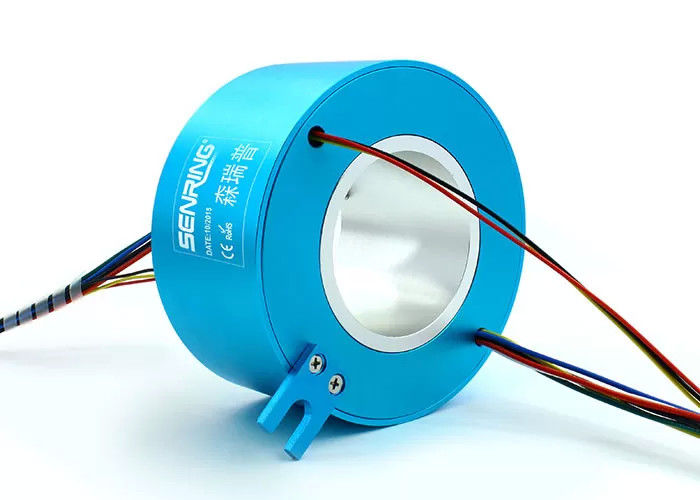

H70140の記述 穴を通した滑り環
H70140シリーズは標準開口率の導電滑り環で,開口70mm (直径≤70mmの任意の回転装置に適している) と外径140mmです.それは安定して電流または信号の2から48チャンネルを送信することができ,様々な信号を導いたり送信するために360°回転を必要とする任意のデバイスに使用することができます.
| メカニカルパラメータ | |
| 労働生活 | スリップリンググレード表を参照 |
| 回転速度 | スリップリンググレード表を参照 |
| ワーキングテンパー | -30°C~80°C |
| 労働湿度 | 0~85% RH |
| 接触材料 | スリップリンググレード表を参照 |
| 住宅用材料 | AL合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤ |
| IPグレード | IP51 |
| 電気パラメータ | ||
| 仕様だ | パワー | シグナル |
| 電圧範囲 | 0~690VAC/VDC | 0~440VAC/VDC |
| 断熱耐性 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 鉛線スペック | AWG17# シルバー付テフロン | AWG22# シルバー付テフロン |
| リードワイヤの長さ | 標準長さ300mm (カスタマイズすることができます) | |
| 介電力強度 | 800VAC@50Hz,60s | |
| 電気騒音 | < 0.01Ω | |
特徴 H120215 について穴を抜けるスリップリング
1高級金属のクラスターブラシを採用し,非常に低い摩擦で信頼性の高い接触を保証します.
2複数の標準仕様とカスタマイズ可能なオプションで,1-48チャネルの電流/信号を安定して送信できます.
3ビデオ,データ,その他の信号の送信を混ぜることができます.
4信号と電力の混合送信をサポートします.
5組み立てが簡単です
| モデル | 回路 | 長さ L (mm) | モデル | 回路 | 長さ L (mm) | ||
| 10A | 信号または0-5A | 10A | 信号または0-5A | ||||
| H70140-02S | 0 | 2 | 42 | H70140-36S | 0 | 36 | 178 |
| H70140-0210 | 2 | 0 | 42 | H70140-0610-30S | 6 | 30 | 178 |
| H70140-03S | 0 | 3 | 46 | H70140-1210-24S | 12 | 24 | 178 |
| H70140-0310 | 3 | 0 | 46 | H70140〜3610 | 36 | 0 | 178 |
| H70140-06S | 0 | 6 | 58 | H70140-42S | 0 | 42 | 202 |
| H70140-0210-04S | 2 | 4 | 58 | H70140-0610-36S | 6 | 36 | 202 |
| H70140-0410-02S | 4 | 2 | 58 | H70140-1210-30S | 12 | 30 | 202 |
| H70140-0610 | 6 | 0 | 58 | H70140〜4210 | 42 | 0 | 202 |
| H70140-12S | 0 | 12 | 82 | H70140-48S | 0 | 48 | 226 |
| H70140-0210-10S | 2 | 10 | 82 | H70140-0610-42S | 6 | 42 | 226 |
| H70140-0310-09S | 3 | 9 | 82 | H70140〜1210〜36S | 12 | 36 | 226 |
| H70140-0610-06S | 6 | 6 | 82 | H70140-1810-30S | 18 | 30 | 226 |
| H70140-0810-04S | 8 | 4 | 82 | H70140-P2410-24S | 24 | 24 | 226 |
| H70140-1010-02S | 10 | 2 | 82 | H70140〜4810 | 48 | 0 | 226 |
| H70140〜1210 | 12 | 0 | 82 | H70140-60S | 0 | 60 | 274 |
| H70140-18S | 0 | 18 | 106 | H70140-0610-54S | 6 | 54 | 274 |
| H70140-0210-16S | 2 | 16 | 106 | H70140-0910-51S | 9 | 51 | 274 |
| H70140-0410-14S | 4 | 14 | 106 | H70140-1210-48S | 12 | 48 | 274 |
| H70140-0610-12S | 6 | 12 | 106 | H70140-24010-36S | 24 | 36 | 274 |
| H70140-0810-10S | 8 | 10 | 106 | H70140-72S | 0 | 72 | 322 |
| H70140-1010-08S | 10 | 8 | 106 | H70140-1210-60S | 12 | 60 | 322 |
| H70140-1210-06S | 12 | 6 | 106 | H70140-2410-48S について | 24 | 48 | 322 |
| H70140-1410-04S | 14 | 4 | 106 | H70140-3610-36S | 36 | 36 | 322 |
| H70140-1610-02S | 16 | 2 | 106 | H70140-84S | 0 | 84 | 370 |
| H70140-24S | 0 | 24 | 130 | H70140-1210-72S | 12 | 72 | 370 |
| H70140-0410-20S | 4 | 20 | 130 | H70140-2410-60S | 24 | 60 | 370 |
| H70140-0610-18S | 6 | 18 | 130 | H70140〜3610〜48S | 36 | 48 | 370 |
| H70140-1210-12S | 12 | 12 | 130 | H70140-96S | 0 | 96 | 418 |
| H70140-1810-06S | 18 | 6 | 130 | H70140-1210-84S | 12 | 84 | 418 |
| H70140-2410 | 24 | 0 | 130 | H70140-2410-72S | 24 | 72 | 418 |
| H70140-30S | 0 | 30 | 154 | H70140‐3610‐60S | 36 | 60 | 418 |
| H70140-0610-24S | 6 | 24 | 154 | H70140‐4210‐54S | 42 | 54 | 418 |
| H70140-1210-18S | 12 | 18 | 154 | H70140‐108S | 0 | 108 | 466 |
| H70140‐1810‐12S | 18 | 12 | 154 | H70140-1210-96S | 12 | 96 | 466 |
| H70140-24010-06S | 24 | 6 | 154 | H70140-2410-84S | 24 | 84 | 466 |
| H70140〜3010 | 30 | 0 | 154 | H70140-3610-72S | 36 | 72 | 466 |
* 注:電流の増強のために電路を並列に組み合わせることができる. N 10A の電路を N * 10A にするために,例えば 20A の使用のために 10A の 2 つの電路を並列に組み合わせることができる.標準製品に基づいてカスタマイズすることができます詳細については センリングに問い合わせてください
H70140 グレード表
| 級別コード | 最大回転速度 | 労働生活 | 接触材料 |
| C (スタンダード) | 250RPM | 2千万回転 | 宝石 |
| 産業用 | 600RPM | 80百万回転 | 宝石 |
| 高い品質 | 1000RPM | 1億5千万回転 | 金合金 |
