オーダーメイド 30mm 直径 穴を通り抜ける スリップリング 360° 回転伝導

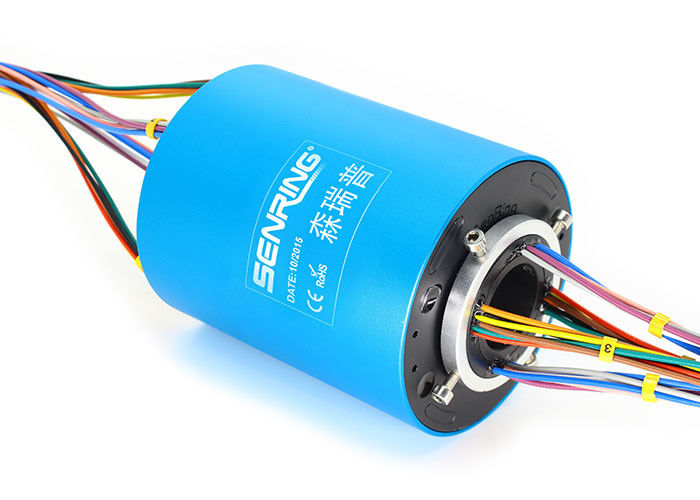

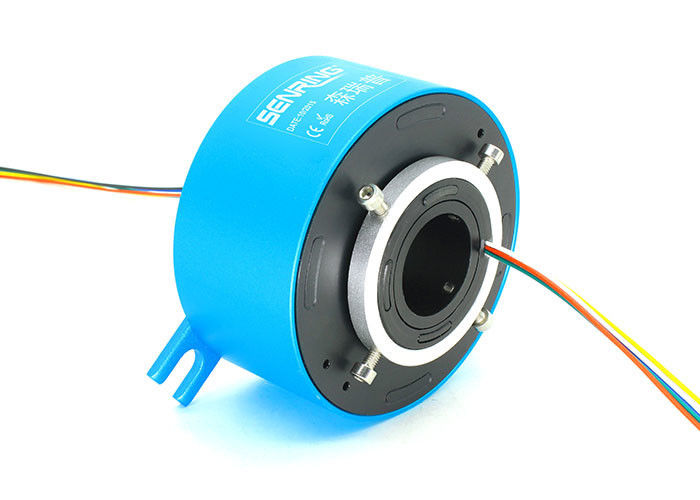

H3099の記述穴を抜けるスリップリング
Senoirup H3099 series through-hole conductive slip ring is a precision conductive slip ring with a diameter of 30mm (suitable for any rotating device with a hole diameter <= 30mm) and an outer diameter of 99mm. 外殻材料はアルミニウム合金製です. H3099シリーズのスリップリングは,安定して10A電流 (*10Aで倍) または2A信号を送信することができ,包装機械で使用できます.無人用巻き込み機械自動機械,試験機器,コーティング機械,娯楽機器,実験室蒸留と分割機器,蒸発機,分離機摩擦産業の機械と設備自動ロックスクリューマシン 銃で刺すカーペットロボット 知的磨きロボット ロボット 完全自動磨き機 知的倉庫ロボットロボット溶接シーム追跡システムおよび360°回転導体または伝送を必要とする他の機械機器.
特徴 H3099 透孔スリップリング
1. 各チャネル信号 (0~5A) と電流 (10A,オプション20A/チャネル) をサポートする.
2最大速さ:400RPM,600RPM,1200RPM,複数の仕様で
3標準モデルは,電流の2-24チャンネル (チャンネル1回10A) または信号の1〜36チャンネル (チャンネル1回5A) をサポートし,他のチャンネル番号にカスタマイズすることができます.
4接触材料は貴金属+超硬金塗装処理を採用し,抵抗の変動が小さく,接触抵抗が小さく,優れた伝送性能を保証します.小トーク安定した動作,長い使用寿命
5. 信号と電力の混合送信をサポート; 統合構造設計,簡単にインストール.
アプリケーション フィールド:
包装機械 娯楽機器 銃で刺すカーペットロボット 倉庫ロボット 様々な回転装置
| メカニカルパラメータ | |
| 労働生活 | スリップリンググレード表を参照 |
| 回転速度 | スリップリンググレード表を参照 |
| ワーキングテンパー | -30°C~80°C |
| 労働湿度 | 0~85% RH |
| 接触材料 | スリップリンググレード表を参照 |
| 住宅用材料 | AL合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤ |
| IPグレード | IP51 |
| 電気パラメータ | ||
| 仕様だ | パワー | シグナル |
| 電圧範囲 | 0~690VAC/VDC | 0~440VAC/VDC |
| 断熱耐性 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 鉛線スペック | AWG17# シルバー付テフロン | AWG22# シルバー付テフロン |
| リードワイヤの長さ | 標準長さ300mm (カスタマイズすることができます) | |
| 介電力強度 | 800VAC@50Hz,60s | |
| 電気騒音 | < 0.01Ω | |
| モデル | 回路 | 長さ L (mm) | モデル | 回路 | 長さ L (mm) | ||
| 10A | 信号または0-5A | 10A | 信号または0-5A | ||||
| H3099-02S | 0 | 2 | 32 | H3099-1210-12S | 12 | 12 | 120 |
| H3099-0210 について | 2 | 0 | 32 | H3099-1810-06S | 18 | 6 | 120 |
| H3099-03S | 0 | 3 | 36 | H3099-2410 | 24 | 0 | 120 |
| H3099-0310 について | 3 | 0 | 36 | H3099-30S | 0 | 30 | 144 |
| H3099-06S | 0 | 6 | 48 | H3099-0610-24S | 6 | 24 | 144 |
| H3099-0210-04S | 2 | 4 | 48 | H3099-1210-18S | 12 | 18 | 144 |
| H3099-0410-02S | 4 | 2 | 48 | H3099-1810-12S | 18 | 12 | 144 |
| H3099-0610 | 6 | 0 | 48 | H3099-2410-06S | 24 | 6 | 144 |
| H3099-12S | 0 | 12 | 72 | H3099 - 3010 | 30 | 0 | 144 |
| H3099-0210-10S | 2 | 10 | 72 | H3099-36S | 0 | 36 | 168 |
| H3099-0310-09S | 3 | 9 | 72 | H3099-0610-30S | 6 | 30 | 168 |
| H3099-0610-06S | 6 | 6 | 72 | H3099-1210-24S | 12 | 24 | 168 |
| H3099-0810-04S | 8 | 4 | 72 | H3099〜3610 | 36 | 0 | 168 |
| H3099-1010-02S | 10 | 2 | 72 | H3099-42S | 0 | 42 | 192 |
| H3099〜1210 | 12 | 0 | 72 | H3099-0610-36S | 6 | 36 | 192 |
| H3099-18S | 0 | 18 | 96 | H3099-1210-30S | 12 | 30 | 192 |
| H3099-0210-16S | 2 | 16 | 96 | H3099-48S | 0 | 48 | 216 |
| H3099-0410-14S | 4 | 14 | 96 | H3099-0610-42S | 6 | 42 | 216 |
| H3099-0610-12S | 6 | 12 | 96 | H3099-1010-38S | 10 | 38 | 216 |
| H3099-0810-10S | 8 | 10 | 96 | H3099-1210-36S | 12 | 36 | 216 |
| H3099-1010-08S | 10 | 8 | 96 | H3099-1810-30S | 18 | 30 | 216 |
| H3099-1210-06S | 12 | 6 | 96 | H3099-2410-24S | 24 | 24 | 216 |
| H3099-1410-04S | 14 | 4 | 96 | H3099-60S | 0 | 60 | 264 |
| H3099-1610-02S | 16 | 2 | 96 | H3099-0610-54S | 6 | 54 | 264 |
| H3099-24S | 0 | 24 | 120 | H3099-1010-50S | 10 | 50 | 264 |
| H3099-0410-20S | 4 | 20 | 120 | H3099-1210-48S | 12 | 48 | 264 |
| H3099-0610-08S | 6 | 18 | 120 | H3099-72S | 0 | 72 | 312 |
* 注:電流の増強のために電路を並列に組み合わせることができる. N 10A の電路を N * 10A にするために,例えば 20A の使用のために 10A の 2 つの電路を並列に組み合わせることができる.標準製品に基づいてカスタマイズすることができます詳細については センリングに問い合わせてください
H3099 級別表
| 級別コード | 最大回転速度 | 労働生活 | 接触材料 |
| C (スタンダード) | 250RPM | 2千万回転 | 宝石 |
| 産業用 | 600RPM | 80百万回転 | 宝石 |
| 高い品質 | 1000RPM | 1億5千万回転 | 金合金 |
