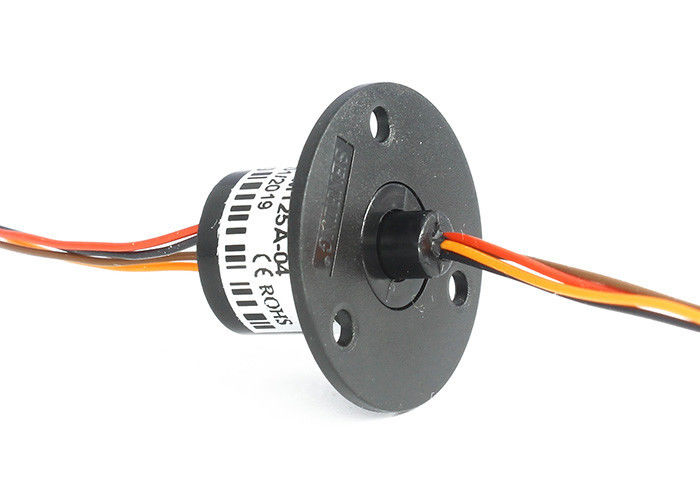

ミニチュア 250rpm 伝導性6ワイヤー カプセル スリップリング 爆弾消毒ロボット スマートロボットに使用
M125の説明カプセル スリップリング
カプセルスリップリング (Capsule slip ring) は,コンパクトなデザインで,カプセルのような円筒形を特徴とする導電性スリップリングの一種である.回転インターフェースシステムの静止した部分と移動する部分の間に,電源とデータ信号の伝送を可能にします.カプセル スリップリングは,スペースが限られ,コンパクトなデザインが必要なアプリケーションでしばしば使用されますロボットや医療機器,監視システムなどスリップリング電気回路数,電圧,電源等を構成する様々なオプションでカスタマイズできます現在の格付け特定のアプリケーションの特殊なニーズを満たすため
M125の特徴 カプセル スリップリング
1. OD12.5mm,長さ13.5mm~23.5mm
2. 6~18回路信号@1.5Aまたは2~4回路@5A;
3低トルク,0.06Nm未満
4標準製品,在庫あり
5. フレンズA型,C型,フレンズなしオプション
6組み立てが簡単です
適用:
1.ロボット: カプセルスリップリングは,ロボットアームの固定部と移動部間の信頼性と継続的な電源と信号転送を提供するためにロボット工学で広く使用されています.
2医療機器: カプセルスリップリングは,医療機器に使用されます.CTスキャナー装置の固定部と移動部間の信頼性と連続性のある電源と信号の転送を提供する.
3監視システム: カプセル・スリップ・リングは,パント・ティルト・ズーム (PTZ) カメラなどの監視システムで使用されます.カメラの固定部と移動部間の信頼性と継続的な電源と信号転送を提供する.
4梱包機械: カプセルスリップリングは,回転フィルラー,ラベルメーカー,キャピングマシンなどの梱包機械に使用されます.装置の固定部と移動部間の信頼性と連続的な電源と信号の転送を提供する場合.
5航空宇宙と防衛:カプセルスリップリング航空宇宙や防衛用に使われています衛星通信システム,レーダーシステムそしてミサイル誘導システム装置の固定部と移動部間の信頼性と連続性のある電源と信号の転送を提供する場合.
M125 カプセル スリップリングの技術仕様
| メカニカルパラメータ | |
| 労働生活 | 労働条件によって異なります) |
| 回転速度 | 250RPM |
| ワーキングテンパー | -30°C~80°C |
| 労働湿度 | 0~85% RH |
| 接触材料 | 宝石:金-金 |
| 住宅用材料 | 工芸プラスチック |
| トルク | 0.05N.m+0.01N.m/6ワイヤ |
| IPグレード | IP51 |
| 電気パラメータ | ||
| 仕様だ | パワー | シグナル |
| 電圧範囲 | 0~240VAC/VDC | 0~240VAC/VDC |
| 断熱耐性 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 鉛線スペック | モデルリストを参照 | モデルリストを参照 |
| リードワイヤの長さ | 標準長 150mm (カスタマイズすることができます) | |
| 介電力強度 | 300VAC@50Hz,60s | |
| 電気騒音 | < 0.01Ω | |
| IPグレード | IP51 | |
部品番号
| モデル | サーキットNO | 最大電流/回路 | 鉛ワイヤの仕様 | 長さ L (mm) |
| M125-06 | 6 | 1.5A | シルバー付テフロン AWG30# | 13.5 |
| M125-12 | 12 | 1.5A | シルバー付テフロン AWG30# | 18.2 |
| M125-18 | 18 | 1.5A | シルバー付テフロン AWG30# | 23.5 |
| M125-0205 | 2 | 5A | シルバー付テフロン AWG22# | 13.5 |
| M125-0305 | 3 | 5A | シルバー付テフロン AWG22# | 18.2 |
| M125-0405 | 4 | 5A | シルバー付テフロン AWG22# | 18.2 |
