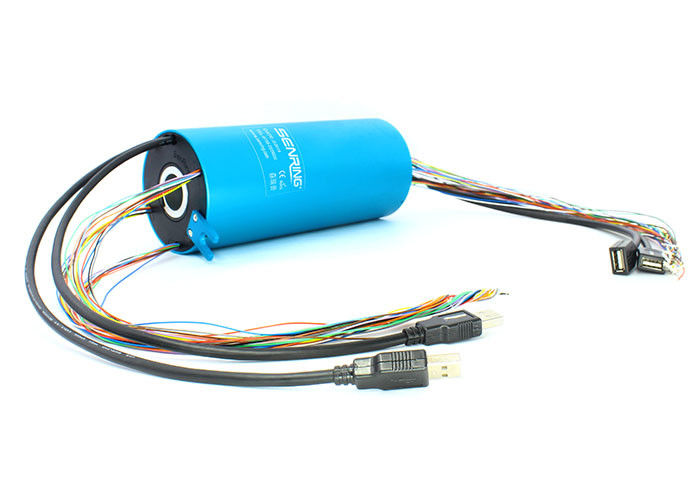

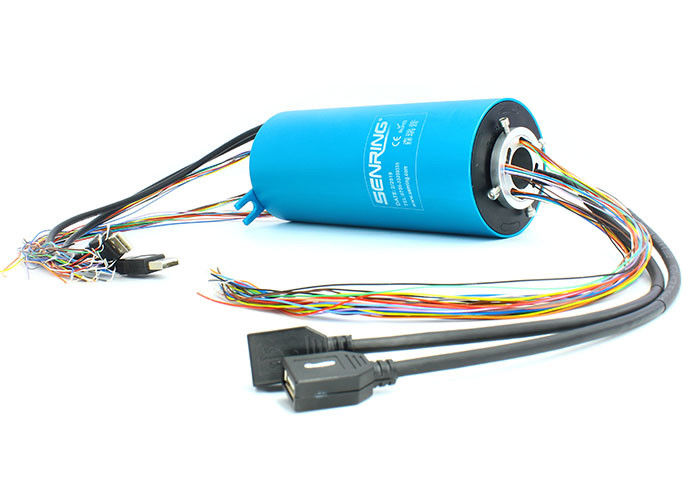

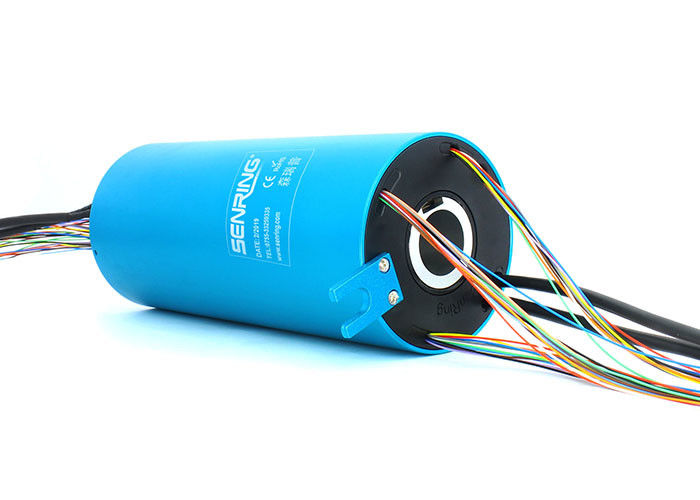

2回路 10A USB 2.0 スリップリング 電源スリップリング付きHD-MI用
UH3899-02 USB スリップリングの説明
SenRing UH3899-02シリーズ 3チャネルUSB回転関節は,360度の回転でUSB2.0信号の3チャネルを送信し,電源/電流/信号の1〜34チャネルを混合送信することができます.IEEE1394と様々なUSB信号を安定して送信できますUH3899-02シリーズ 2チャネルUSBスリップリングは,安定した信号伝送,パケット損失,コード損失,小さな返信損失,小さな挿入損失などの利点があります.スリップリングは,穴の直径が38.1mmで,回転軸径が38.1mm未満の360度回転装置に使用することができる.
UH3899-02の特徴USB スリップリング
1標準USB男性または女性コネクタ,カスタマイズすることができます.
2安定した3チャネルUSB2.0信号を送信できます.
31~34回路の電源/信号を送信するために組み合わせることができます.
4穴の大きさは38.1mm,ODは99mm
5IEEE1394,Ethernet,USB2の電源と様々な信号を転送するために組み合わせることができます.0ほら
6動力および水力/空気力回転組合せで働くために組み合わせることができます.
UH3899-02 USB スリップリングの技術仕様
| USBケーブル | 2チャネルUSB20 |
| BER (ビットエラー率) | 10E-11 |
| メカニカルデータ | |
| 仕様 | データ |
| 労働生活 | SenRing スリップリング グレード表 |
| 回転速度 | 150RPM |
| 作業時間 | -30°C〜80°C |
| 作業湿度 | 0∼85% RH |
| 接触材料 | スリップリンググレード表を参照 |
| 住宅用材料 | アルミ合金 |
| トルク | 0.1N.m+0.03N.m/6回路 |
| コネクタ | USB2.0 男性 (女性オプション) | |
| 挿入喪失 | ≤2dB | |
| 電気データ | ||
| 仕様 | データ | |
| パワー | シグナル | |
| 電圧範囲 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 断熱抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 鉛ワイヤの仕様 | AWG17# シルバー付テフロン | AWG22# シルバー付テフロン |
| リードワイヤの長さ | 標準300mm (カスタマイズできる) | |
| 介電力強度 | 500VAC@50Hz,60s | |
| 電気騒音 | < 0.01Ω | |
| CE証明書 | そうだ | |
| 材料 | RoHS証明書 | |
部品番号
UH3899-02 USB スリップリングの図
標準モデルリスト
| モデル | 電源/信号回路番号 | USBチャネルなし | |||
| シグナル ((2A) | パワー ((5A) | パワー ((10A) | USB2で0 | USB3で0 | |
| UH3899-02-04S | 4 | 2 | 0 | 2 | 72 |
| UH3899-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH3899-02-0420 | 0 | 0 | 0 | 2 | 72 |
| UH3899-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH3899-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH3899-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH3899-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH3899-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH3899-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH3899-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH3899-02-34S | 34 | 0 | 0 | 2 | 192 |
UH3899-02 USB スリップリンググレード表
| Gラデコード | 最大回転速度 | 労働生活 | 接触材料 |
| C:標準 | 400RPM | 2千万 | 宝石 |
| D:産業用 | 800RPM | 60 億 |
金 金
|
FAQ:
1. 私たちのカスタマイズされたスリップリングモデルのためにどのような技術データを提供する必要があります.
A: 特殊スリップリングモデルをカスタマイズしたい場合は,以下の詳細を提供する必要があります.
a. 動作速度 (RPM)
b. 装置の種類
c. 輪郭の大きさ
d.チャネル (ケーブル以外の単線番号)
e. 電源リングと信号リングの名電圧と電流
f.信号の種類と関連パラメータ (非常に重要)
動作温度 h.IP (密封要件)
2生産期間はいくらですか?
A: 標準製品には7〜15日,シンプルなカスタマイズされた製品には10〜20日,複雑なカスタマイズされた製品には15〜40日が必要です.
