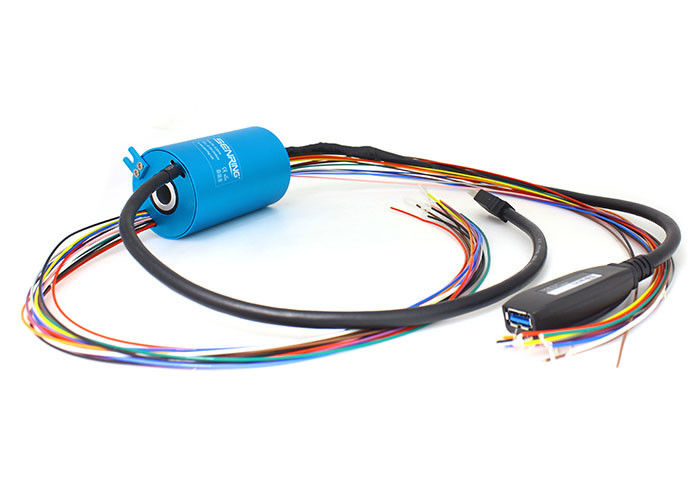

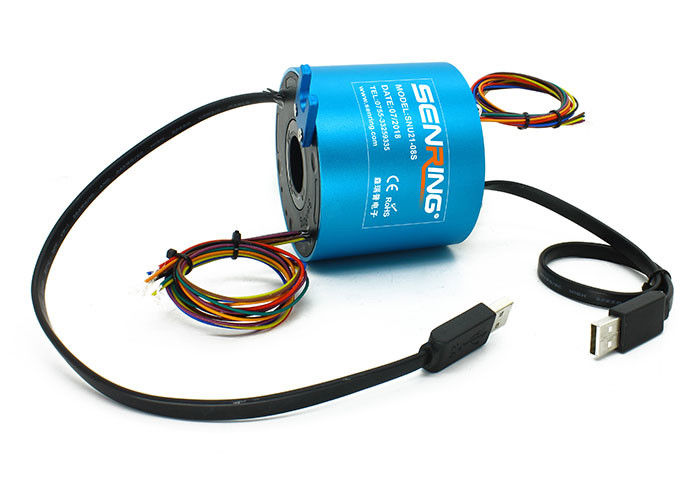

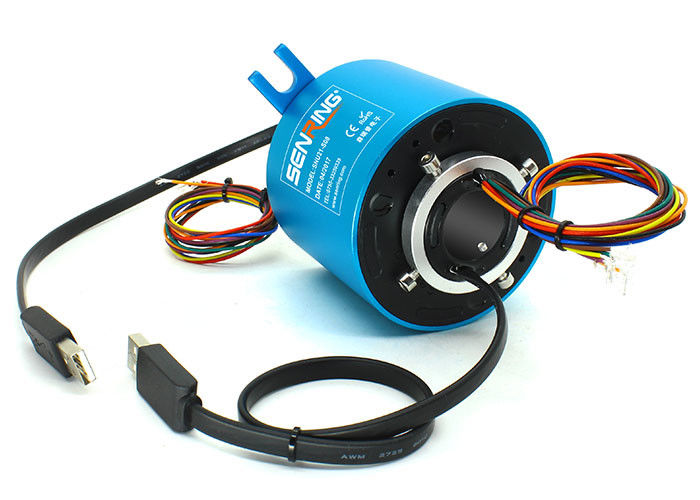

低トルク,非常に低接触抵抗 USBスリップリング付き コンパクト構造
UH2586-01の記述USB スリップリング
SENRING UH2586-01シリーズ シグングルチャネルUSBスリップリング,USBケーブル 360°回転,電源/信号の2~38回路,光ファイバー,ギガビットイーサネットを転送するために組み合わせることができます.UH2586-01シリーズの1チャネルUSBスリップリングは,安定したシグナルの利点があります
UH2586-01 USB スリップリングの特徴
1. 1チャネルUSB2.0ケーブル,安定して1チャネルUSB2.0信号を送信することができます.
2標準USB男性または女性コネクタ,カスタマイズすることができます.
32~38回路の電源/信号を送信するために組み合わせることができます.

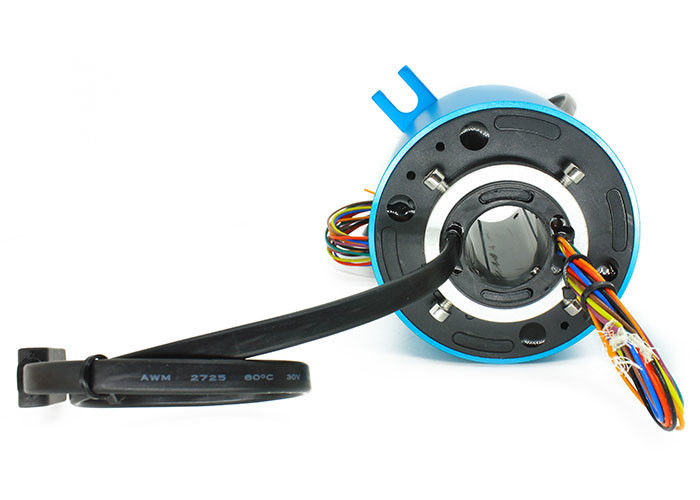

4穴の大きさ 25.4mm,OD 86mm
5IEEE1394,光ファイバー,ギガビットイーサネット,などの電源と様々な信号を送信するために組み合わせることができます.
6動力および水力/空気力回転組合せで働くために組み合わせることができます.
UH2586-01 USB スリップリングの技術仕様
| USBケーブル | 1チャンネルUSB20 |
| BER (ビットエラー率) | 10E-11 |
| メカニカルデータ | |
| 仕様 | データ |
| 労働生活 | SenRing スリップリング グレード表 |
| 回転速度 | 150RPM |
| 作業時間 | -30°C〜80°C |
| 作業湿度 | 0∼85% RH |
| 接触材料 | スリップリンググレード表を参照 |
| 住宅用材料 | アルミ合金 |
| トルク | 0.1N.m+(0.03N.m/6回路) |
| コネクタ | USB2.0 男性 (女性オプション) | |
| 挿入喪失 | ≤2dB | |
| 電気データ | ||
| 仕様 | データ | |
| パワー | シグナル | |
| 電圧範囲 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 断熱抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 鉛ワイヤの仕様 | AWG17# シルバー付テフロン | AWG22# シルバー付テフロン |
| リードワイヤの長さ | 標準300mm (カスタマイズできる) | |
| 介電力強度 | 500VAC@50Hz,60s | |
| 電気騒音 | < 0.01Ω | |
| CE証明書 | そうだ | |
| 材料 | RoHS証明書 | |
部品番号
UH2586-01 USB スリップリングの図
標準モデルリスト
| モデル | 電源/信号回路番号 | USBチャネルなし | |||
| シグナル ((2A) | パワー ((5A) | パワー ((10A) | USB2で0 | USB3で0 | |
| UH2586-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH2586-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| UH2586-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH2586-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH2586-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH2586-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH2586-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH2586-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH2586-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH2586-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH2586-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH2586-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH2586-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH2586-01-38S | 38 | 0 | 0 | 1 | 192 |
*注:より大きな電流のために電路を並列に組み合わせることができます. N*10Aを得るために10AのN回路,20Aの使用のために並列に10Aの2回路など.USBと電源/シグナル回路をカスタマイズしたい場合は, SenRingのセールスマンに連絡してください他の信号を混ぜる
UH2586-01 USB スリップリンググレード表
| Gラデコード | 最大回転速度 | 労働生活 | 接触材料 |
| C:標準 | 400RPM | 2千万 | 宝石 |
| D:産業用 | 800RPM | 60 億 |
金 金
|

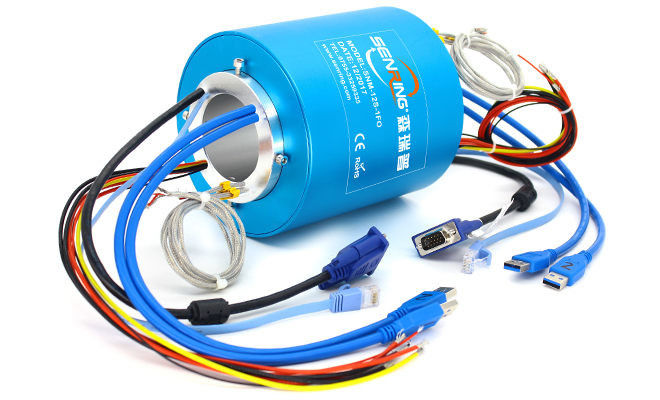

このモデルはイーサネット信号,USB信号,HDM&SDI信号,高周波信号を統合しています.これは自動化機器,HDセキュリティモニター,VRアプリケーション,モーションシミュレーターに広く使用されています.この種の良質の保証スリップリングを探している場合は連絡してください.
