それぞれのための穴の精密スリップ リング2-12circuits信号を通して小型5mmの穴のサイズはである2Aワイヤーで縛る

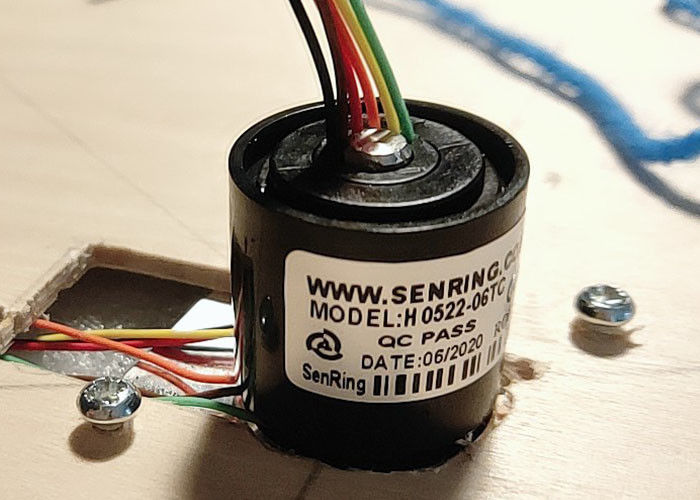

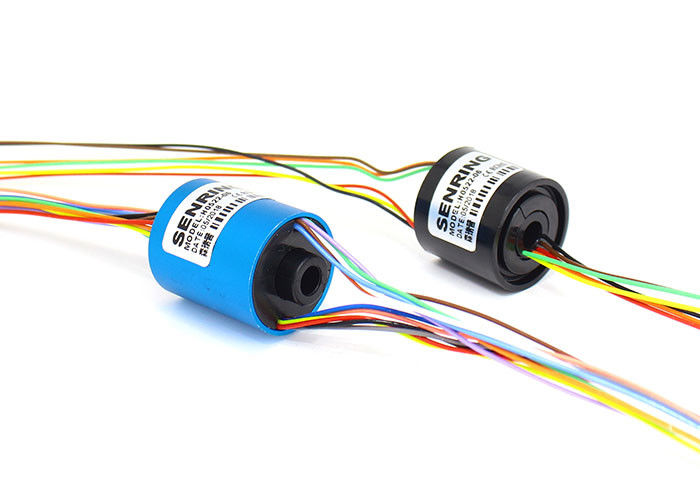

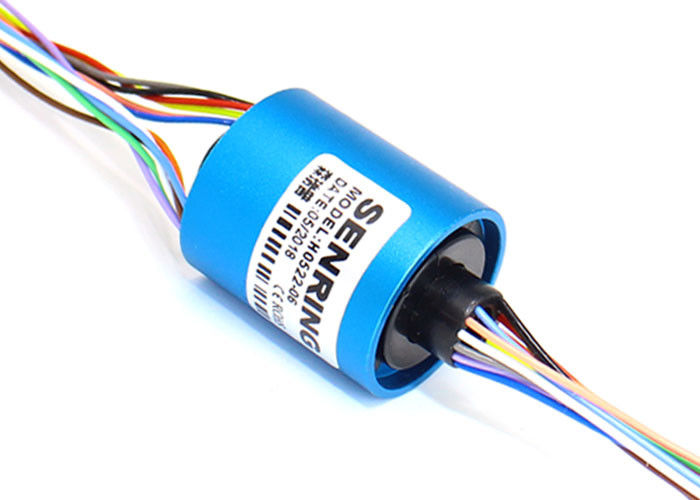

穴のスリップ リングを通したH0522の記述
SenRing H0522シリーズは5mm （≤5mmの直径が付いているあらゆる回転装置のために適した）のによ穴の直径および22mmの外の直径が付いているミニチュアによ穴の伝導性のスリップ リングである。H0522シリーズは固定して現在の5A （5Aによって増加されて）または2A信号を送信できる小さい開き、小さい流れおよびミニチュア必要な構造が付いている精密伝導性装置である。
穴のスリップ リングを通したH0522の特徴
1. IPの等級IP51 （カスタマイズされたIP51~IP68はある場合もある）;
2. 標準モデルは2-12回路（5A/10A/30A）の流れを支える;流れおよびチャネルはカスタマイズすることができる;
3. 小さいODのサイズ、安定した性能、長いlifertime;
4. 標準的なプロダクト、利用できる在庫;
5. 信号とのサポート送信力;
6. 統合された構造の設計、容易な取付け。
適用:
それはLEDの段階ライト、回転LEDの屋外の照明、理性的なホーム セキュリティーのロボット システム、回転LEDの壁ライトおよび知能ロボットのようなさまざまな制御信号の360程度の回転伝導か伝達を、要求するさまざまな装置で使用することができる。
| 機械変数 | |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | ALの合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutionの抵抗 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 導線Spec。 | AWG28#はテフロンを銀めっきした | AWG28#はテフロンを銀めっきした |
| 導線の長さ | 標準的な長さ300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |

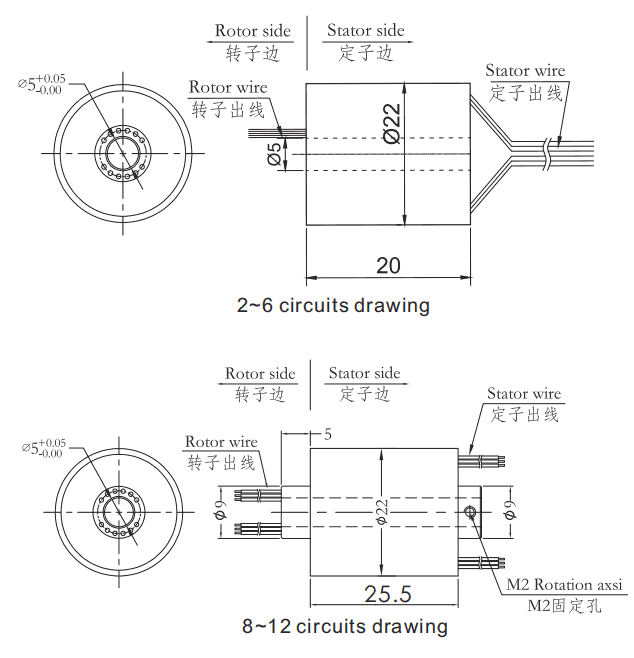

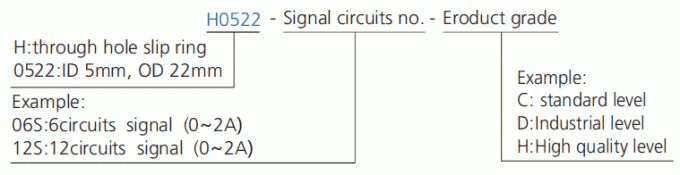

| モデル | 回路（信号か0-2A） | 長さL （mm） |
| H0522-02S | 2 | 20 |
| H0522-03S | 3 | 20 |
| H0522-04S | 4 | 20 |
| H0522-06S | 6 | 20 |
| H0522-08S | 8 | 25.5 |
| H0522-10S | 10 | 25.5 |
| H0522-12S | 12 | 25.5 |
H0522等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 貴金属 |
| H （良質） | 1000RPM | 150の何百万の回転 | 金合金 |
特別なスリップ リング モデルをcostomizeたいと思えば次として細部を提供する必要がある:
a. operatring速度（RPM）
b.取付けのタイプ
c. 輪郭のサイズ
d. チャネル（ケーブルのほかの単一ワイヤーのNO）
e.は力リングおよび信号リングのための電圧及び流れを評価した
f. 信号のタイプおよび関連している
p.のarameters （非常に重要な）
g. 実用温度
h. IP （密封の条件）
