1000RPMより多くの回路か大きい流れのためにカスタマイズされる小型穴のIngergalの精密スリップ リング

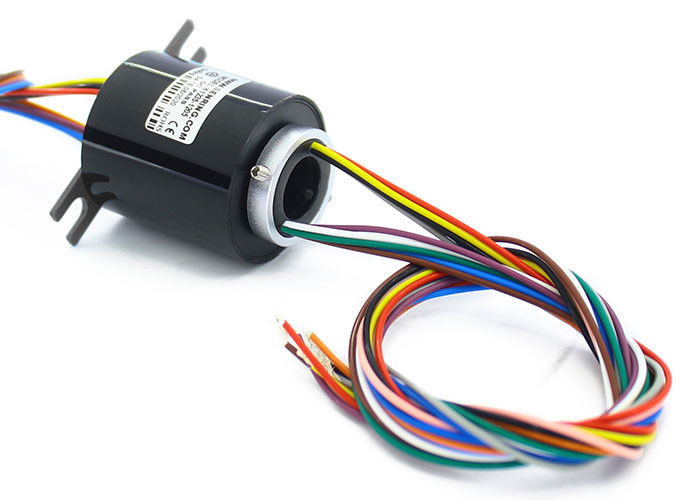

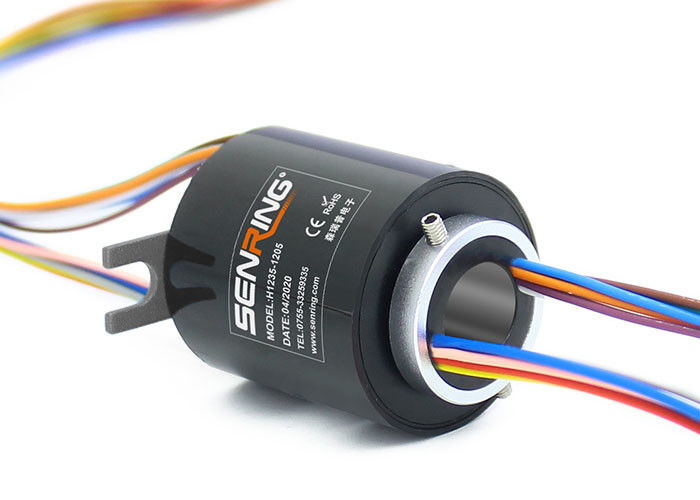

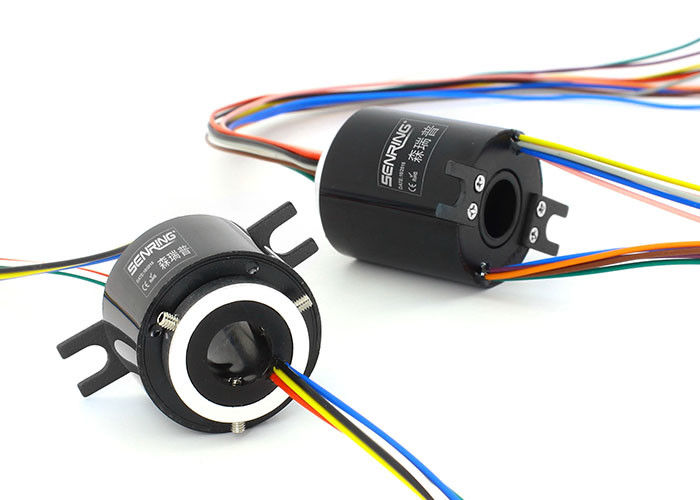

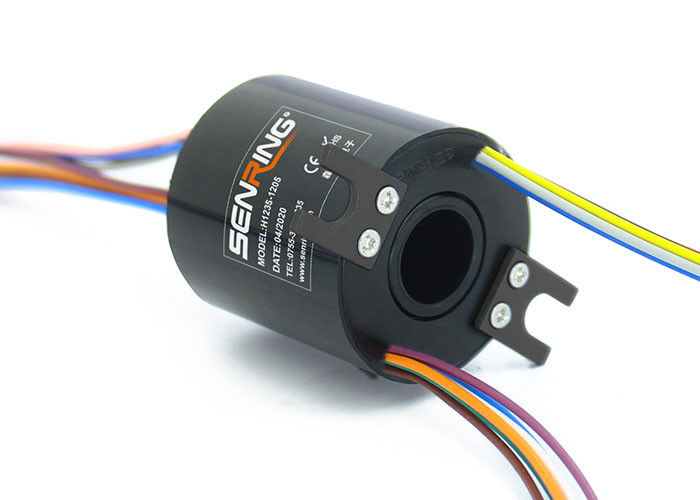

穴のスリップ リングを通したH1235の記述
SenRing H1235シリーズは12mm （≤12mmの直径が付いているあらゆる回転装置のために適した）のによ穴の直径および35mmの外の直径が付いているミニチュアによ穴の伝導性のスリップ リングである。H1235シリーズは固定して現在の5A （5Aによって増加されて）または信号を送信できる小さい開き、小さい流れおよびミニチュア必要な構造が付いている精密伝導性のスリップ リングである。
適用:
それはパイプラインのカメラ（パイプラインの点検ロボット）、水中監視のカメラのパイプラインの探知器、産業内視鏡、CCDの視野の検出装置、理性的な装置の機械視覚システム、分類機械、スマートな分配機械、機械、自動化されたアセンブリ機械、自動化された密封機械、機械、自動ピン挿入機械、つまようじの自動包装機械、機械を、実験装置つけるフル オート箱および生物検出の器械を分解する回転LEDライトを貼る携帯電話のフィルムで使用することができる。
穴のスリップ リングを通したH1235の特徴
1.標準的な流れは5Aである（使用する5A/10Aとしてワイヤーを平行にすることができる）;
2. 最高の回転速度:250RPM、600RPM、1000RPM （任意）;
3. 標準モデル2-24circuits信号（各5A）またはより多くの回路か大きい流れのためにカスタマイズされる2~4circuits力（各10A）;
4. 接触のmaterilは貴金属を使用したり、stablityおよびワーキング・ライフを保障する。;
5. より滑らかな回転、より低いトルクおよびより低い動的抵抗;
| 機械変数 | |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | ALの合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutionの抵抗 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 導線Spec。 | AWG22#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準的な長さ300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |

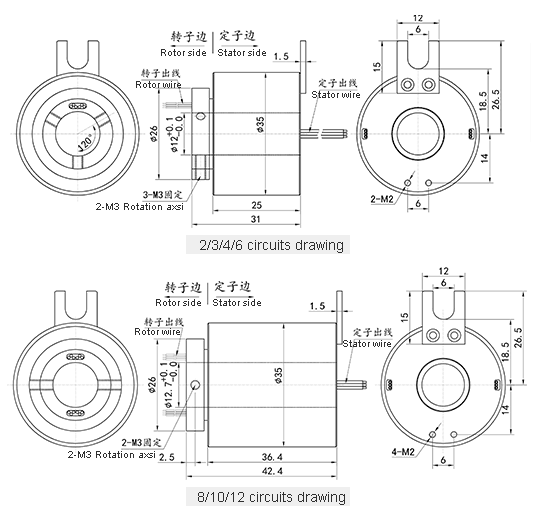

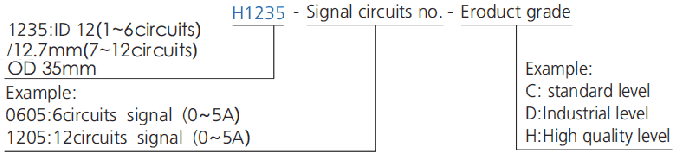

| モデル | 回路（信号か0-5A） | 長さL （mm） |
| H1235-0205 | 2 | 25 |
| H1235-0305 | 3 | 25 |
| H1235-0405 | 4 | 25 |
| H1235-0605 | 6 | 25 |
| H1235-0805 | 8 | 36.4 |
| H1235-1005 | 10 | 36.4 |
| H1235-1205 | 12 | 36.4 |
*注目:回路はより大きい流れ、5AのN回路のために4A使用のための5Aの2つの回路のようなN*5Aを、並行して得るために並行して結合することができる。
H1235等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 貴金属 |
| H （良質） | 1000RPM | 150の何百万の回転 | 金合金 |
