起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
H1256f
私達に連絡しなさい

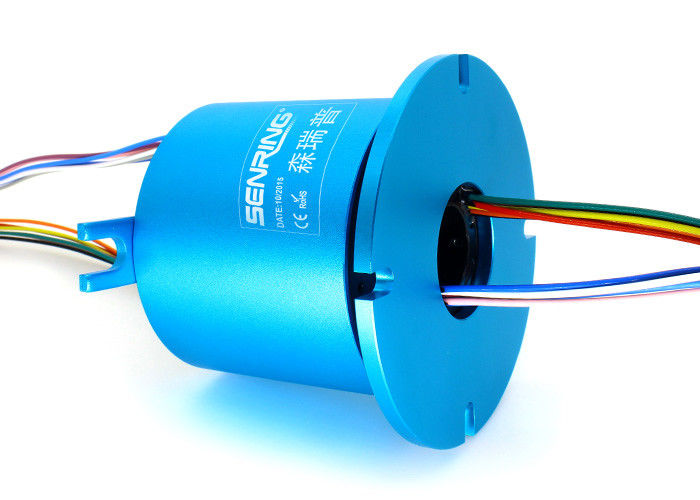

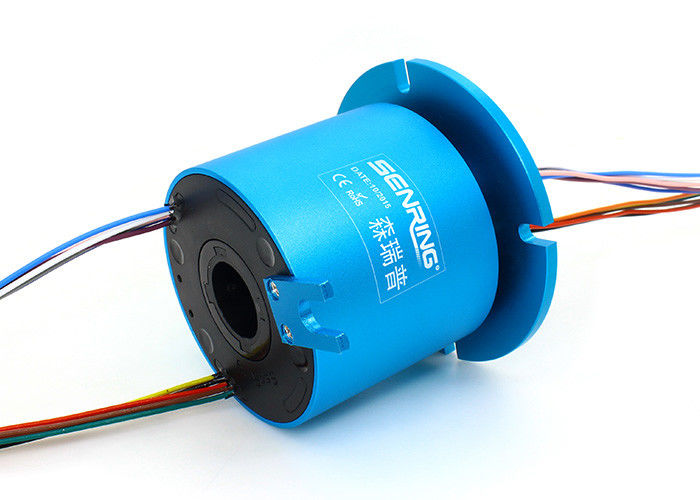

穴のスリップ リング回転子のフランジの設置穴のサイズ12.7mmによるミニチュア
退屈させたスリップ リングを通したH1256fの記述
退屈させたスリップ リング回転子のフランジの取付け、穴のサイズ12.7mm （shaft≤12.7mmのために適した）、OD 56mmを通したH1256Fシリーズ。それはおよび力および信号を送信するように要求するあらゆる装置に適用されて固定して2~12の回路power@10Aかsignal@2Aを送信できる
退屈させたスリップ リングを通したH1256fの特徴
1.分岐接触ブラシの技術を保障する低い摩擦の信頼できる接触を進めた;
2. サポート2~12circuitsより多くの回路か大きい流れのためにカスタマイズされる力/信号（2A、N*2A）;
3. 力/信号の送信を結合するためにカスタマイズすることができる
4. 信号とのサポート送信力;
5. 統合された構造の設計、容易な取付け。
| 機械変数 | |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | ALの合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線Spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準的な長さ300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 800VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |

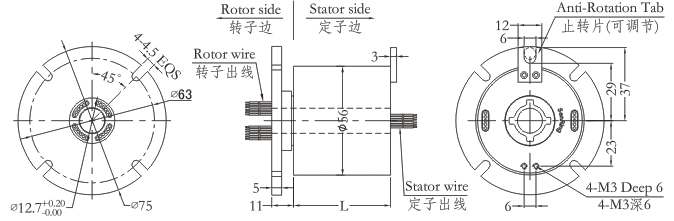

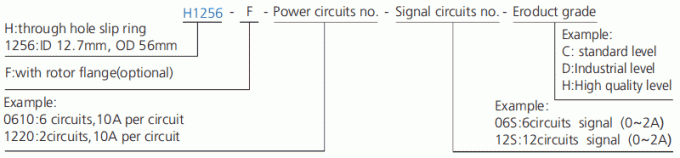

| モデル | 回路 | Lengtd L （mm） | モデル | 回路 | Lengtd L （mm） | ||
| 10A | 信号か0-5A | 10A | 信号か0-5A | ||||
| H1256F-02S | 0 | 2 | 27 | H1256F-1010-08S | 10 | 8 | 71.5 |
| H1256F-0210 | 2 | 0 | 27 | H1256F-1210-06S | 12 | 6 | 71.5 |
| H1256F-03S | 0 | 3 | 30 | H1256F-1410-04S | 14 | 4 | 71.5 |
| H1256F-0310 | 3 | 0 | 30 | H1256F-1610-02S | 16 | 2 | 71.5 |
| H1256F-06S | 0 | 6 | 38 | H1256F-24S | 0 | 24 | 88.5 |
| H1256F-0210-04S | 2 | 4 | 38 | H1256F-0410-20S | 4 | 20 | 88.5 |
| H1256F-0410-02S | 4 | 2 | 38 | H1256F-0610-18S | 6 | 18 | 88.5 |
| H1256F-0610 | 6 | 0 | 38 | H1256F-1210-12S | 12 | 12 | 88.5 |
| H1256F-12S | 0 | 12 | 55 | H1256F-1810-06S | 18 | 6 | 88.5 |
| H1256F-0210-10S | 2 | 10 | 55 | H1256F-2410 | 24 | 0 | 88.5 |
| H1256F-0310-09S | 3 | 9 | 55 | H1256F-30S | 0 | 30 | 104 |
| H1256F-0610-06S | 6 | 6 | 55 | H1256F-0210-28S | 2 | 28 | 104 |
| H1256F-0810-04S | 8 | 4 | 55 | H1256F-0410-24S | 4 | 26 | 104 |
| H1256F-1010-02S | 10 | 2 | 55 | H1256F-0610-24S | 6 | 24 | 104 |
| H1256F-1210 | 12 | 0 | 55 | H1256F-36S | 0 | 36 | 122 |
| H1256F-18S | 0 | 18 | 71.5 | H1256F-0410-32S | 4 | 32 | 122 |
| H1256F-0210-16S | 2 | 16 | 71.5 | H1256F-0610-30S | 6 | 30 | 122 |
| H1256F-0410-14S | 4 | 14 | 71.5 | H1256F-42S | 0 | 42 | 140 |
| H1256F-0610-12S | 6 | 12 | 71.5 | H1256F-0410-38S | 4 | 38 | 140 |
| H1256F-0810-10S | 8 | 10 | 71.5 | H1256F-48S | 0 | 48 | 156 |
*注目:回路はより大きい流れ、2AのN回路のために4A使用のための2Aの2つの回路のようなN*2Aを、並行して得るために並行して結合することができる。
H1256fの等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 貴金属 |
| H （良質） | 1000RPM | 150の何百万の回転 | 金合金 |
