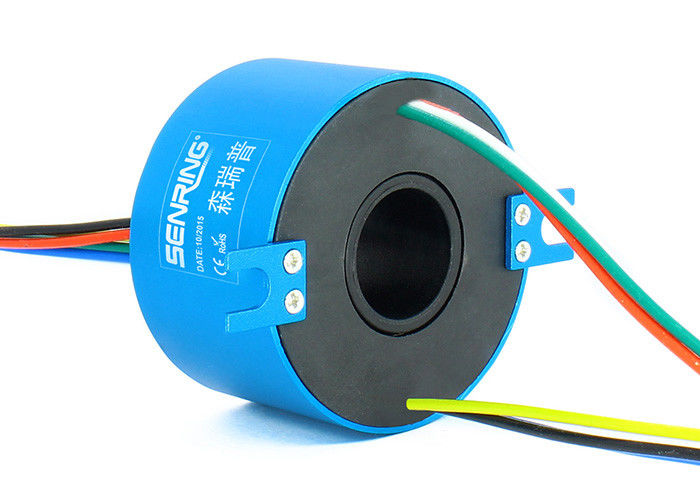

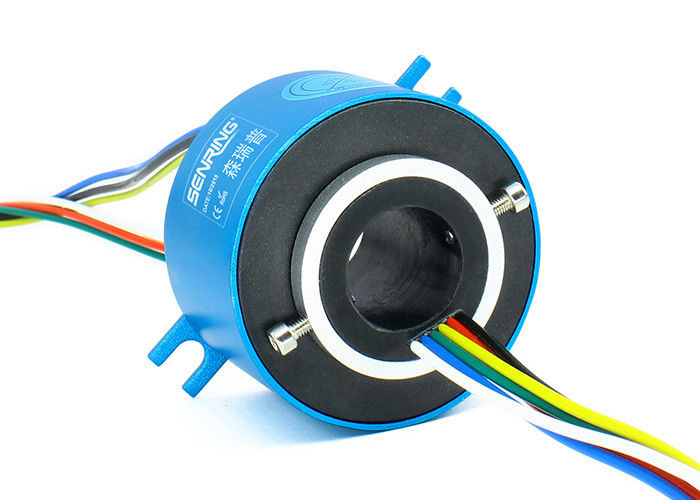

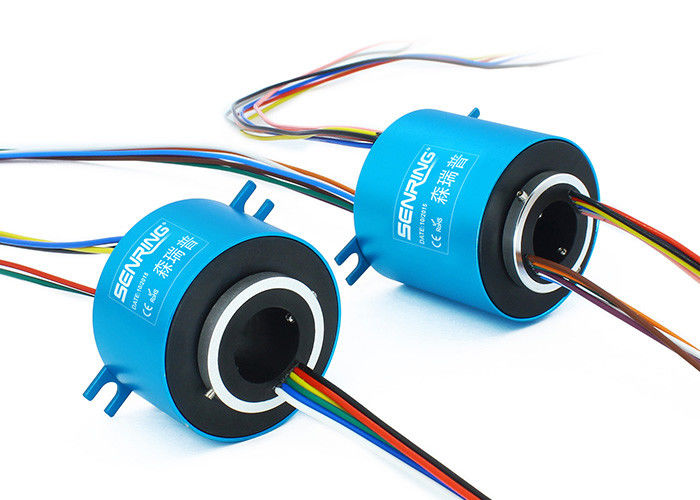

貴金属の集りのブラシの分岐接触を採用する小型直通の穴のスリップ リング
退屈させたスリップ リングを通したH2056の記述
H2056シリーズは退屈させたスリップ リングを通って小型穴のサイズ、穴のサイズ20mm （shaft≤20mmのために適した）、OD 56mmである。それはおよび力および信号を送信するように要求するあらゆる装置に適用されて固定して2~24の回路power@10Aか2~48の回路signal@2Aを送信できる。
退屈させたスリップ リングを通したH2056の特徴
1。 極端に低い摩擦の信頼できる接触を保障する高度の貴金属の集りのブラシの分岐接触を使用して;
2. それは固定してできる（カスタマイズ可能な）現在/信号0~10Aを送信;
3. 2~48のチャネルの多数の指定は利用できる;
4. 開きは20mmであり、外の直径は56mmである;
5. それは信号および力の混合された伝達を支える;
6. それは回転シャフト≤20mmが付いている回転装置のために適している。
| 機械変数 | |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | ALの合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線Spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準的な長さ300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 800VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |

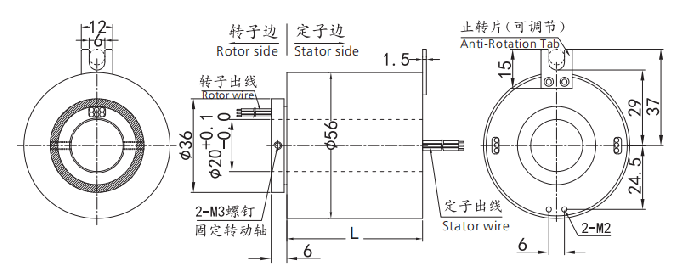

| モデル | 回路 | 長さL （mm） | モデル | 回路 | 長さL （mm） | ||
| 10A | 信号か0-5A | 10A | 信号か0-5A | ||||
| H2056-02S | 0 | 2 | 34 | H2056-1010-08S | 10 | 8 | 68.5 |
| H2056-0210 | 2 | 0 | 34 | H2056-1210 | 12 | 0 | 68.5 |
| H2056-03S | 0 | 3 | 34 | H2056-1410-04S | 14 | 4 | 68.5 |
| H2056-0310 | 3 | 0 | 34 | H2056-1610-02S | 16 | 2 | 68.5 |
| H2056-06S | 0 | 6 | 34 | H2056-24S | 0 | 24 | 85.5 |
| H2056-0210-04S | 2 | 4 | 34 | H2056-0410-20S | 4 | 20 | 85.5 |
| H2056-0410-02S | 4 | 2 | 34 | H2056-0610-18S | 6 | 18 | 85.5 |
| H2056-0610 | 6 | 0 | 34 | H2056-1210-12S | 12 | 12 | 85.5 |
| H2056-12S | 0 | 12 | 52 | H2056-1810-06S | 18 | 6 | 85.5 |
| H2056-0210-10S | 2 | 10 | 52 | H2056-2410 | 24 | 0 | 85.5 |
| H2056-0310-09S | 3 | 9 | 52 | H2056-30S | 0 | 30 | 101 |
| H2056-0610-06S | 6 | 6 | 52 | H2056-0210-28S | 2 | 28 | 101 |
| H2056-0810-04S | 8 | 4 | 52 | H2056-0410-26S | 4 | 26 | 101 |
| H2056-1010-02S | 10 | 2 | 52 | H2056-0610-24S | 6 | 24 | 101 |
| H2056-1210 | 12 | 0 | 52 | H2056-36S | 0 | 36 | 119 |
| H2056-18S | 0 | 18 | 68.5 | H2056-0410-32S | 4 | 32 | 119 |
| H2056-0210-16S | 2 | 16 | 68.5 | H2056-0610-30S | 6 | 30 | 119 |
| H2056-0410-14S | 4 | 14 | 68.4 | H2056-42S | 0 | 42 | 137 |
| H2056-0610-12S | 6 | 12 | 68.5 | H2056-0410-38S | 4 | 38 | 137 |
| H2056-0810-10S | 8 | 10 | 68.5 | H2056-48S | 0 | 48 | 153 |
*注目:回路はより大きい流れ、10AのN回路のために20A use.10A回路NOのための10Aの2つの回路のようなN*10Aを、並行して得るために並行して結合し、信号回路（5A） NOは標準的なプロダクト、細部についてはplsの照会Senringに基づいてカスタマイズすることができる。
H2056等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 貴金属 |
| H （良質） | 1000RPM | 150の何百万の回転 | 金合金 |
