起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
H2056f
私達に連絡しなさい
穴のスリップ リング流れを通した小型穴のサイズおよびチャネルはカスタマイズすることができる

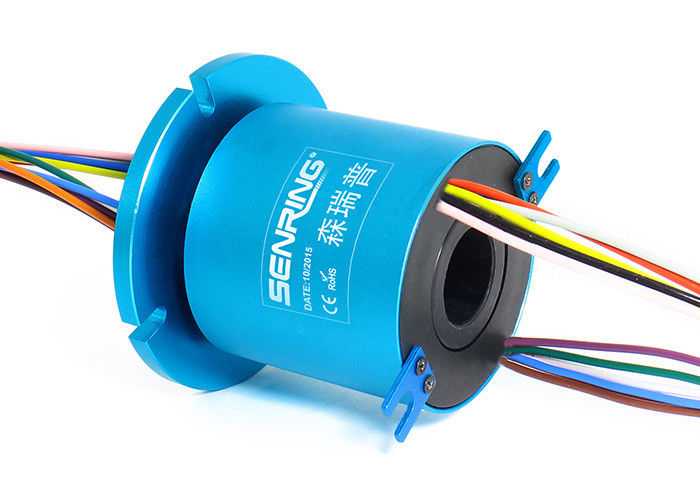

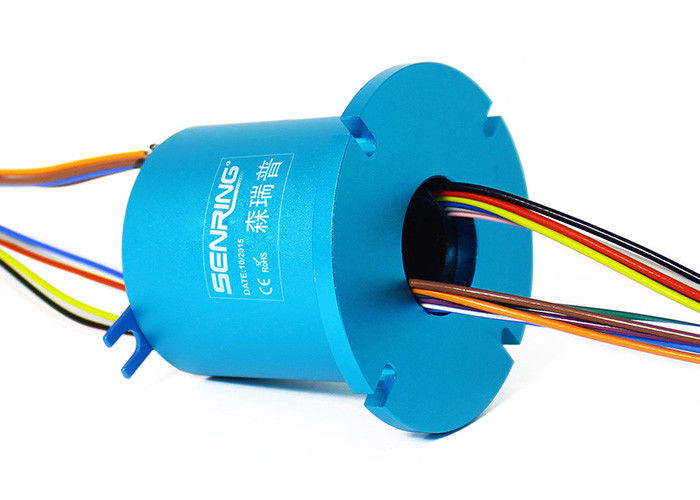

退屈させたスリップ リングを通したH2056fの記述
H2056Fシリーズは20mm （穴径≤20mmが付いているあらゆる回転装置のために適した）の中心の開きおよび56mmの外の直径が付いているミニチュア空の伝導性リングである。それは固定して0~2A流れまたは信号の2つから8つのチャネルを送信、さまざまな信号の360程度の回転そして伝導性か伝達を要求するあらゆる装置で使用することができる。
退屈させたスリップ リングを通したH2056fの特徴
1.分岐接触ブラシの技術を保障する低い摩擦の信頼できる接触を進めた;
2. 標準モデルは2~24の回路power@10Aを支えるまたは2~48の回路signal@2A、流れおよびチャネルはカスタマイズすることができる;
3. 力/信号の送信を結合するためにカスタマイズすることができる
4. 信号とのサポート送信力;
5. 統合された構造の設計、容易な取付け。
| 機械変数 | |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | ALの合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線Spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準的な長さ300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 800VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |

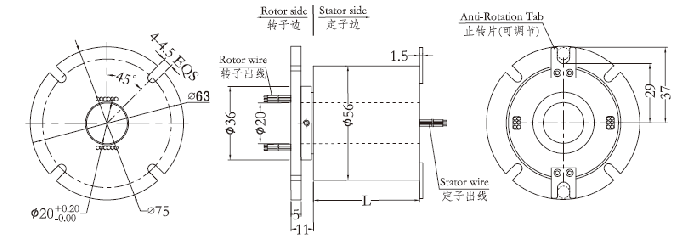

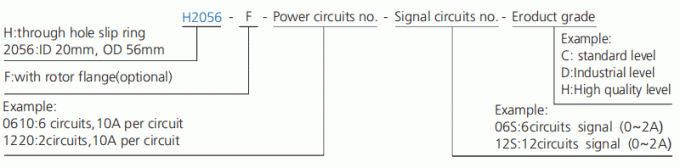

| モデル | 回路 | 長さL （mm） | モデル | 回路 | 長さL （mm） | ||
| 10A | 信号か0-5A | 10A | 信号か0-5A | ||||
| H2056F-02S | 0 | 2 | 34 | H2056F-1010-08S | 10 | 8 | 68.5 |
| H2056F-0210 | 2 | 0 | 34 | H2056F-1210 | 12 | 0 | 68.5 |
| H2056F-03S | 0 | 3 | 34 | H2056F-1410-04S | 14 | 4 | 68.5 |
| H2056F-0310 | 3 | 0 | 34 | H2056F-1610-02S | 16 | 2 | 68.5 |
| H2056F-06S | 0 | 6 | 34 | H2056F-24S | 0 | 24 | 85.5 |
| H2056F-0210-04S | 2 | 4 | 34 | H2056F-0410-20S | 4 | 20 | 85.5 |
| H2056F-0410-02S | 4 | 2 | 34 | H2056F-0610-18S | 6 | 18 | 85.5 |
| H2056F-0610 | 6 | 0 | 34 | H2056F-1210-12S | 12 | 12 | 85.5 |
| H2056F-12S | 0 | 12 | 52 | H2056F-1810-06S | 18 | 6 | 85.5 |
| H2056F-0210-10S | 2 | 10 | 52 | H2056F-2410 | 24 | 0 | 85.5 |
| H2056F-0310-09S | 3 | 9 | 52 | H2056F-30S | 0 | 30 | 101 |
| H2056F-0610-06S | 6 | 6 | 52 | H2056F-0210-28S | 2 | 28 | 101 |
| H2056F-0810-04S | 8 | 4 | 52 | H2056F-0410-26S | 4 | 26 | 101 |
| H2056F-1010-02S | 10 | 2 | 52 | H2056F-0610-24S | 6 | 24 | 101 |
| H2056F-1210 | 12 | 0 | 52 | H2056F-36S | 0 | 36 | 119 |
| H2056F-18S | 0 | 18 | 68.5 | H2056F-0410-32S | 4 | 32 | 119 |
| H2056F-0210-16S | 2 | 16 | 68.5 | H2056F-0610-30S | 6 | 30 | 119 |
| H2056F-0410-14S | 4 | 14 | 68.4 | H2056F-42S | 0 | 42 | 137 |
| H2056F-0610-12S | 6 | 12 | 68.5 | H2056F-0410-38S | 4 | 38 | 137 |
| H2056F-0810-10S | 8 | 10 | 68.5 | H2056F-48S | 0 | 48 | 153 |
*注目:回路はより大きい流れ、10AのN回路のために20A use.10A回路NOのための10Aの2つの回路のようなN*10Aを、並行して得るために並行して結合し、信号回路（5A） NOは標準的なプロダクト、細部についてはplsの照会Senringに基づいてカスタマイズすることができる。
H2056fの等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 貴金属 |
| H （良質） | 1000RPM | 150の何百万の回転 | 金合金 |
