退屈させたスリップ リング25.4mmを通して2台のリング10A繊維光学のロータリージョイントのSliprings

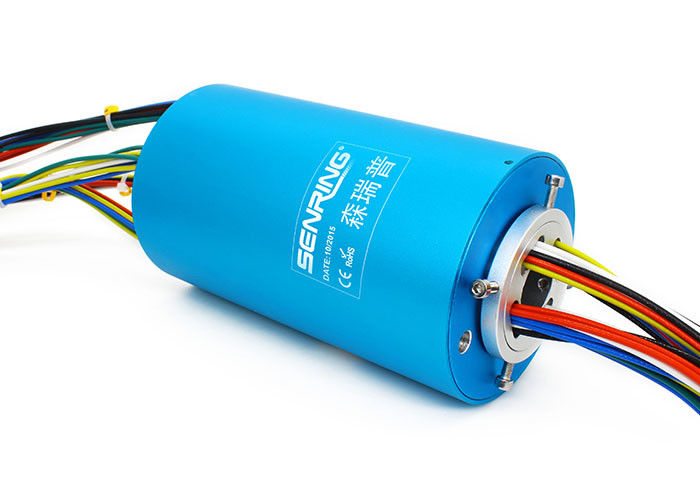

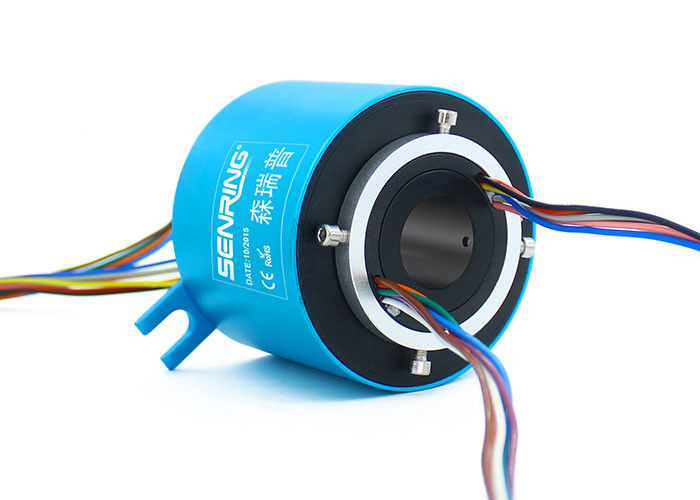

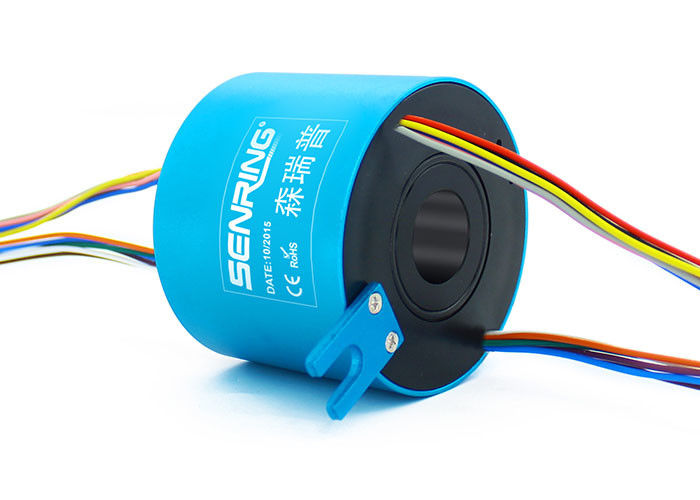

退屈させたスリップ リングを通したH2586の記述

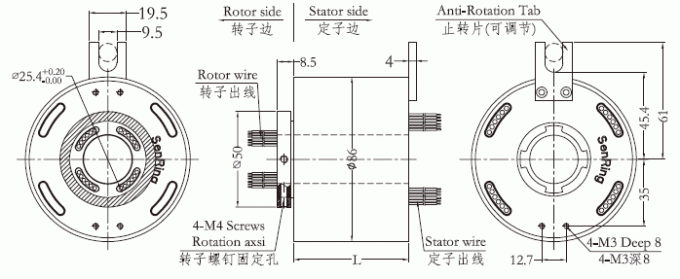

Senoirup H2586シリーズによ穴の伝導性のスリップ リングに25.4mm （穴径≤25.4mmが付いているあらゆる回転装置のために適した）の中心の開き、86mmの外の直径があり、外貝材料はプラスチック、アルミ合金またはステンレス鋼のどれである場合もある。それは統合された構造が付いている精密伝導性のスリップ リングである。H2586シリーズ スリップ リングは固定して現在の10A （*10Aによって増加されて）または2A信号を送信できる
適用:
小さい自動気象台、無線風力計（風速および風向のレコーダー）、織物の機械類のようなクレーン、電池の棒の圧延製造所、フル オートの真空パック機械、小さい自動充填機、自動制御の航空機の娯楽装置、自動小さい蜂および他の娯楽設備、オートメーション装置、原料の貯蔵および交通システム、フル オートの釘の圧延機、フル オートのウィンド マシーン、ロボット視野システム、理性的な兵站学システムおよび回転装置のによ穴の伝導か信号伝達を要求する他の機械設備。
退屈させたスリップ リングを通したH2586の特徴
1。 シリーズ各チャネル信号（2A）をおよび現在は支える（10A、任意20A/channel）;
2. 最高速度は1000RPM （上限のレベル）に達することができる;
3. 標準モデルはチャネルごとの現在/信号10Aの1-72のチャネルを（細部については選択のテーブルを見なさい）支え、より多くのチャネルはカスタマイズすることができる;
4. それはビデオ、データ、アナログおよび他の信号の伝達を混合できる;
5. プロダクトは標準化され、標準的がある;
6. Adopts取付けること容易な構造の設計を統合した。
| 機械変数 | |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | ALの合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線Spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準的な長さ300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 800VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |

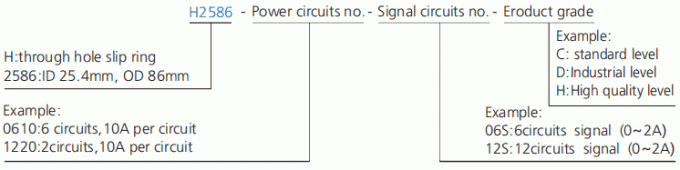

| モデル | 回路 | 長さL （mm） | モデル | 回路 | 長さL （mm） | ||
| 10A | 信号か0-5A | 10A | 信号か0-5A | ||||
| H2586-02S | 0 | 2 | 32 | H2586-1210-12S | 12 | 12 | 120 |
| H2586-0210 | 2 | 0 | 32 | H2586-1810-06S | 18 | 6 | 120 |
| H2586-03S | 0 | 3 | 36 | H2586-2410 | 24 | 0 | 120 |
| H2586-0310 | 3 | 0 | 36 | H2586-30S | 0 | 30 | 144 |
| H2586-06S | 0 | 6 | 48 | H2586-0610-24S | 6 | 24 | 144 |
| H2586-0210-04S | 2 | 4 | 48 | H2586-1210-18S | 12 | 18 | 144 |
| H2586-0410-02S | 4 | 2 | 48 | H2586-1810-12S | 18 | 12 | 144 |
| H2586-0610 | 6 | 0 | 48 | H2586-2410-06S | 24 | 6 | 144 |
| H2586-12S | 0 | 12 | 72 | H2586-3010 | 30 | 0 | 144 |
| H2586-0210-10S | 2 | 10 | 72 | H2586-36S | 0 | 36 | 168 |
| H2586-0310-09S | 3 | 9 | 72 | H2586-0610-30S | 6 | 30 | 168 |
| H2586-0610-06S | 6 | 6 | 72 | H2586-1210-24S | 12 | 24 | 168 |
| H2586-0810-04S | 8 | 4 | 72 | H2586-3610 | 36 | 0 | 168 |
| H2586-1010-02S | 10 | 2 | 72 | H2586-42S | 0 | 42 | 192 |
| H2586-1210 | 12 | 0 | 72 | H2586-0610-36S | 6 | 36 | 192 |
| H2586-18S | 0 | 18 | 96 | H2586-1210-30S | 12 | 30 | 192 |
| H2586-0210-16S | 2 | 16 | 96 | H2586-48S | 0 | 48 | 216 |
| H2586-0410-14S | 4 | 14 | 96 | H2586-0610-42S | 6 | 42 | 216 |
| H2586-0610-12S | 6 | 12 | 96 | H2586-1010-38S | 10 | 38 | 216 |
| H2586-0810-10S | 8 | 10 | 96 | H2586-1210-36S | 12 | 36 | 216 |
| H2586-1010-08S | 10 | 8 | 96 | H2586-1810-30S | 18 | 30 | 216 |
| H2586-1210-06S | 12 | 6 | 96 | H2586-2410-24S | 24 | 24 | 216 |
| H2586-1410-04S | 14 | 4 | 96 | H2586-60S | 0 | 60 | 264 |
| H2586-1610-02S | 16 | 2 | 96 | H2586-0610-54S | 6 | 54 | 264 |
| H2586-24S | 0 | 24 | 120 | H2586-1010-50S | 10 | 50 | 264 |
| H2586-0410-20S | 4 | 20 | 120 | H2586-1210-48S | 12 | 48 | 264 |
| H2586-0610-18S | 6 | 18 | 120 | H2586-72S | 0 | 72 | 312 |
*注目:回路はより大きい流れ、10AのN回路のために20A use.10A回路NOのための10Aの2つの回路のようなN*10Aを、並行して得るために並行して結合し、信号回路（5A） NOは標準的なプロダクト、細部についてはplsの照会Senringに基づいてカスタマイズすることができる。
H2586等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 貴金属 |
| H （良質） | 1200RPM | 150の何百万の回転 | 金合金 |
