アナログおよびディジタル信号の送信のためのシグナル チャネル50GHz Rfのロータリージョイントのスリップ リング

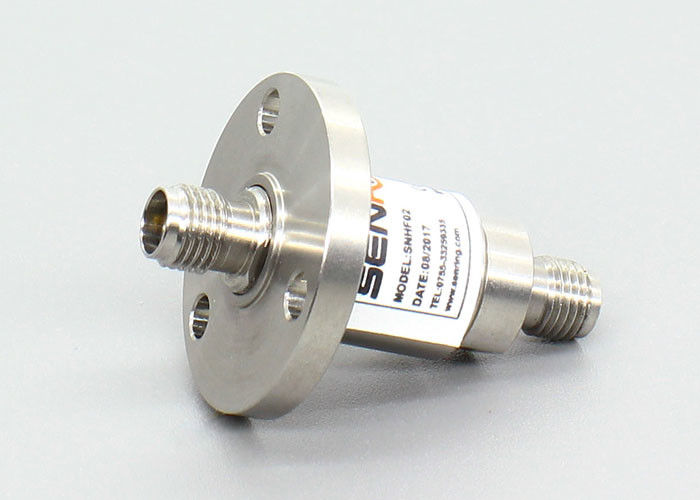

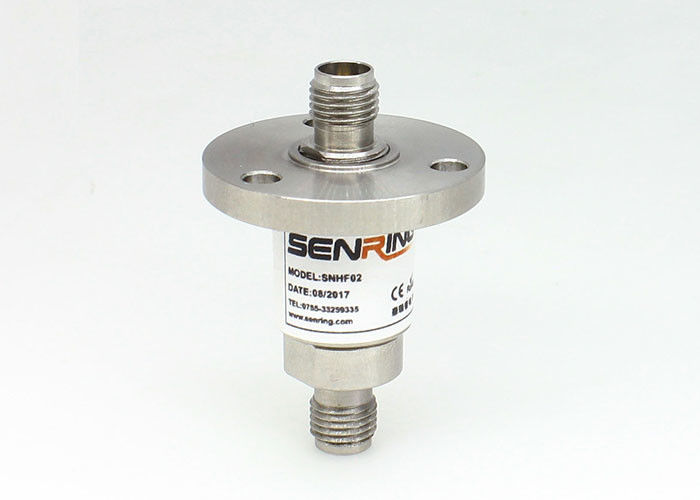

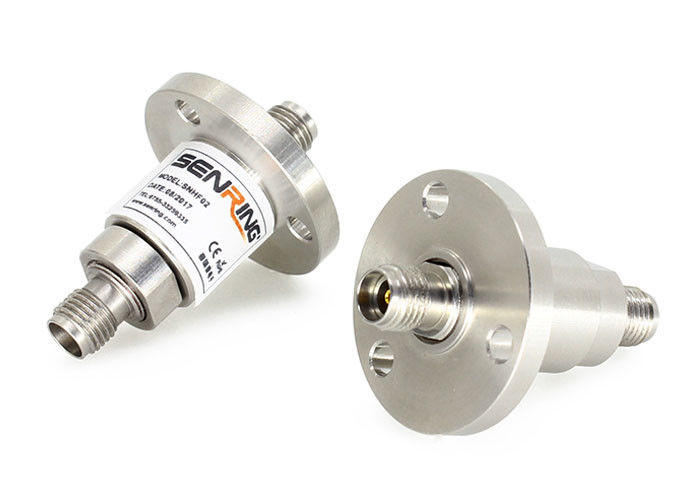

HF0150-12高周波ロータリージョイントの記述
Senring HF0150-12シリーズrfロータリージョイントはsingalチャネル（RF）の高周波スリップ リング、頻度DC~50GHz、2.4 （K） - Fのコネクター、仕事の速度100RPMである。HF0150-12はアナログの使用された送信であり、力/信号を結合するためにディジタル信号、RFチャネルは、カスタマイズすることができる。
HF0150-12高周波ロータリージョイントの特徴
1。 それは高速および高周波（同軸RF）信号をエラーなしで送信できる;
2. 50GHz高周波（同軸RF）伝達にDCの1つのチャネルを支える;
3. 優秀な挿入損失および電圧定在波比を持っている;
4. 衛星アンテナ、vehicle-mounted装置、レーダー、マイクロウェーブ アンテナ試験台および他の分野のために適した。
HF0150-12高周波ロータリージョイントの技術仕様
| コネクターのタイプ | 2.4mmの女性2.4mmの女性（50Ω） |
| 頻度 | 50のGhzへのDC |
| VSWR （最高） | 10のGhzへの1.3@DC 26.5GHzへの1.4@10 50GHzへの1.7@26.5 |
| VSWRの変動（最高） | 26.5 GHzへの0.05@ DC 0.2の@ 26.5から50のGHz |
| ピーク期の電力（最高） | 3000W |
| 回転速度（最高） | 150RPM |
| 始めるトルクを（最高） | 0.5N.cm |
| コネクターの軸負荷（最高） | ±0.1N |
| 温度 | -55に+85℃ （仕事の温度） -55に+85℃ （保管温度） |
| 湿気 | 95% （仕事の湿気） 85% （保管温度） |
| 様式 | 私タイプ |
| 段階WOW （最高の程度） | 26.5 GHzへの1°@DC 50のGHzへの2°@26.5 |
| 挿入損失 | 10のGHzへの0.30 dB @ DC 0.50 dB @10への26.5GHz 0.90 dB @26.5への50GHz |
| 挿入損失の変動 | 0.1 dB |
| 平均出力（最高） | 50のW @1 GHz 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| ワーキング・ライフ | > refのための10の何百万 （労働条件によって決まる） |
| 回転トルク（最高） | 0.5 N.cm |
| コネクターの放射状の負荷（最高） | ±0.1N |
| IPの等級 | IP 40 acc。EN 60529 |
| 絶縁体 | PTFE |

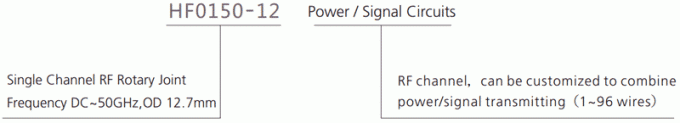

部品番号の記述

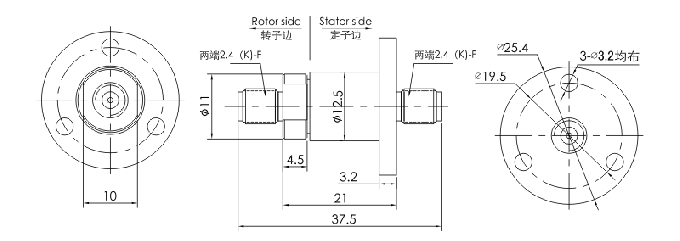

デッサン
FAQ:
Q1:どんな技術的なデータが私達のカスタマイズされたスリップ リング モデルに提供されるべきであるか。
:特別なスリップ リング モデルをカスタマイズしたいと思えば次として細部を提供する必要がある:
1. operatring速度（RPM）
2. 取付けのタイプ
3. 輪郭のサイズ
4. チャネル（ケーブルのほかの単一ワイヤーのNO）
5. 力リングおよび信号リングのために評価される電圧及び現在
6. 信号のタイプおよび関連している
変数（非常に重要な）
7. 実用温度h.IP （密封の条件）
Q2:どの位あなたの生産調達期間はあるか。
:それは標準的なプロダクトのための7から15日、簡単なカスタマイズされたプロダクトのための10から20日を必要とする、
複雑なカスタマイズされたプロダクトのための15から40日。
