起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
HF0118-12
私達に連絡しなさい

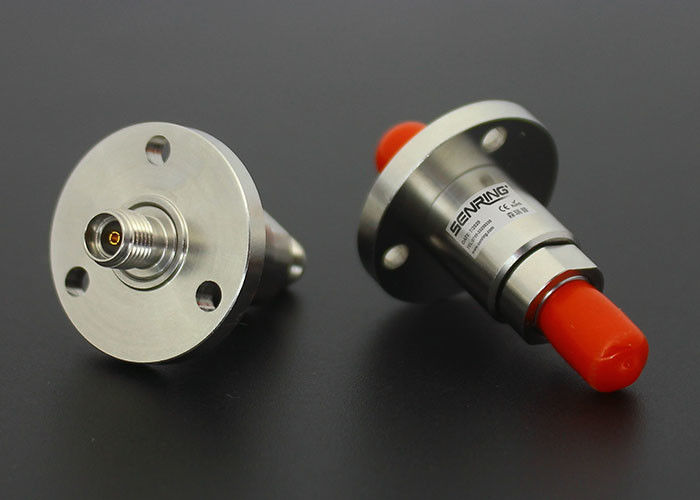

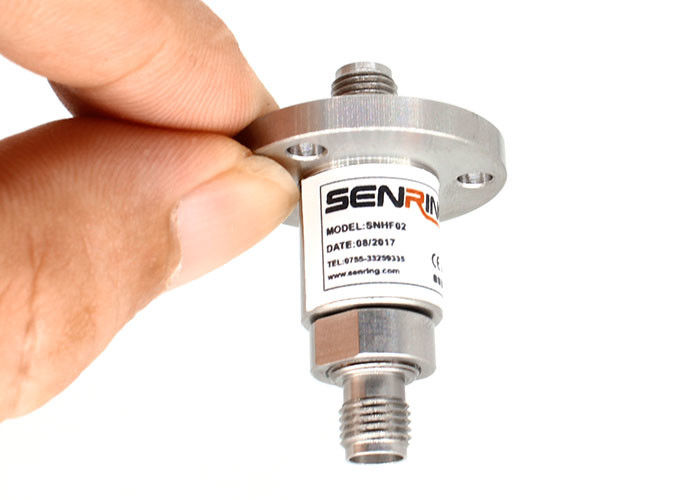

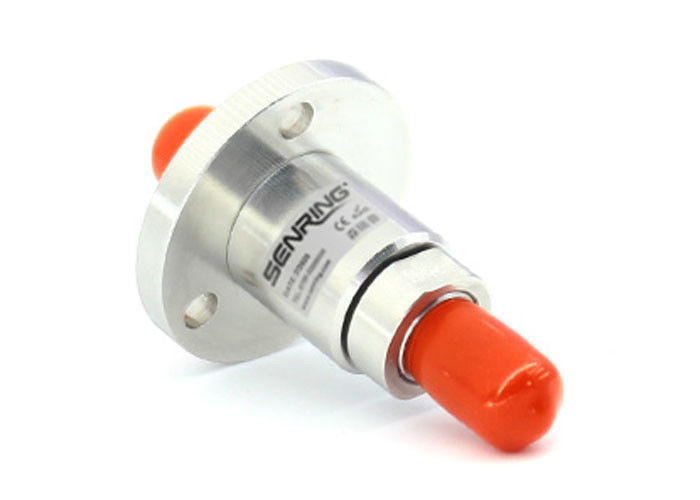

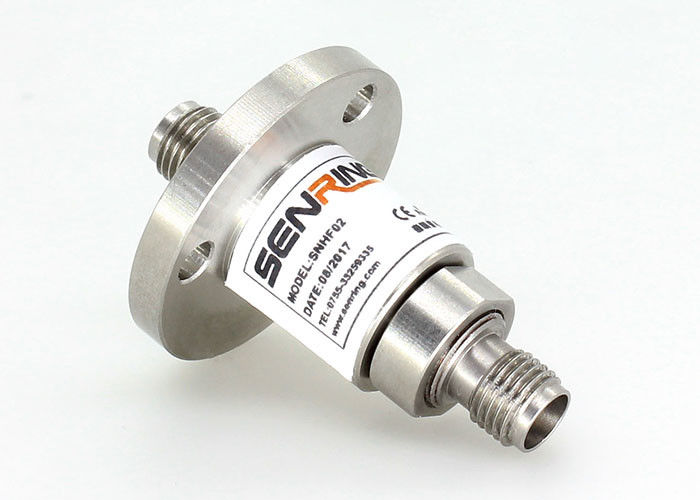

車の塗布の使用のための単一チャネルが付いている18のGhzの高周波ロータリージョイント/Slipring
HF0118-12高周波ロータリージョイントの記述
SENRING HF0118-12シリーズ同軸ケーブルのスリップ リングはチャネル18GHz rfのロータリージョイントのスリップ リング1つ、頻度DC~18GHzのSMA-K/SMA-Kのコネクター、仕事の速度100RPMである。HF0118-12はアナログおよびディジタル信号の使用された送信である。
HF0118-12高周波ロータリージョイントの特徴
1. RFチャネル:1つのチャネル;
2. 頻度:DC~18GHz;
3. 低い挿入損失および電圧定在波比;
4. 、車Ship-borne、衛星アンテナのための適用レーダー、マイクロウェーブ アンテナ試験台….等;;
5. 高周波信号を移すのに360°連続的な回転装置で使用される;
6. 統合された構造、容易な取付け;
HF0118-12高周波ロータリージョイントの技術仕様
| コネクターのタイプ | SMA-K （50Ω） |
| 頻度 | 18のGhzへのDC |
| VSWR （最高） | 10のGHzへの1.3@DC 18のGHzへの1.4@DC |
| VSWRの変動（最高） | 0.05 |
| ピーク期の電力（最高） | 3000W |
| 回転速度（最高） | 250RPM |
| 始めるトルクを（最高） | 0.5N.cm |
| コネクターの軸負荷（最高） | ±0.1N |
| 絶縁体 | PTFE |
| 温度 | -55に+85℃ （仕事の温度） -55に+85℃ （保管温度） |
| IPの等級 | IP 40 acc。EN 60529 |
| 様式 | 私タイプ |
| 段階WOW （最高の程度） | 1° |
| 挿入損失 | 10のGHzへの0.25 dB @ DC 18のGHzへの0.30 dB @10 |
| 挿入損失の変動 | 0.05 dB |
| 平均出力（最高） | 500のW @1 GHz 200 W @6GHz 100つのW @12 GHz 30 W @18GHz |
| ワーキング・ライフ | > refのための10の何百万（労働条件によって決まる） |
| 回転トルク（最高） | 0.5 N.cm |
| コネクターの放射状の負荷（最高） | ±0.1N |
| 湿気 | 95% （仕事の湿気） 85% （貯蔵の湿気） |

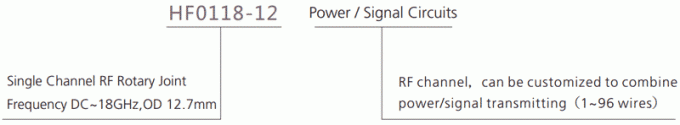

部品番号の記述

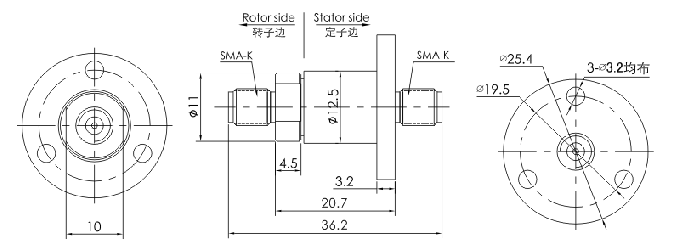

デッサン
