起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
O032-24
私達に連絡しなさい

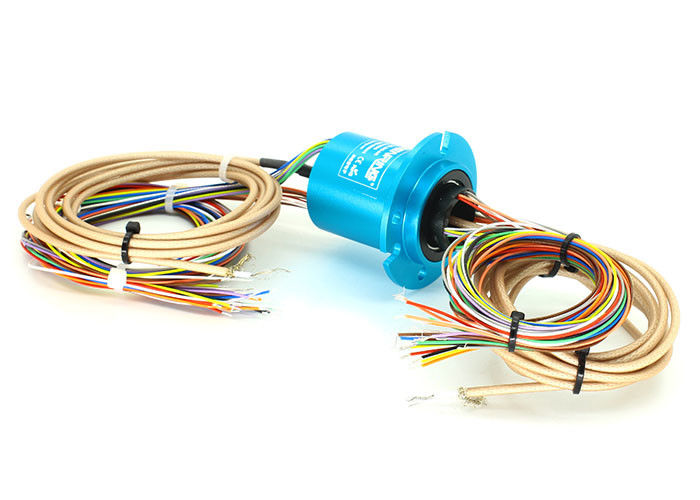

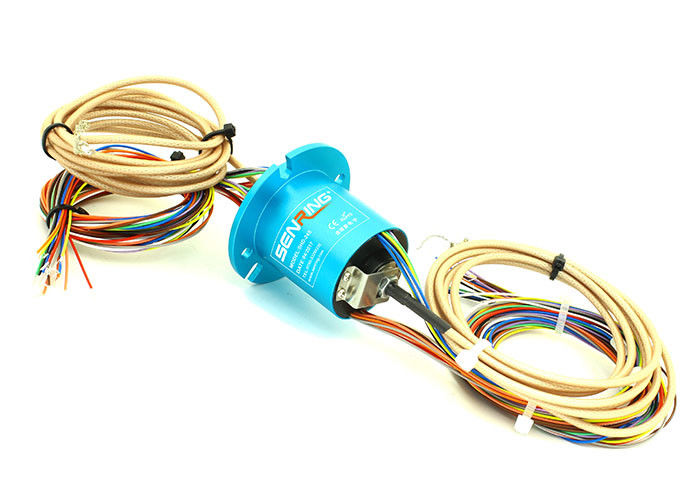

1080PのHD-SDI/Hd MiカプセルののためのカスタマイズされたHD-SDIのスリップ リング スリップ リング
O032-24 HD-SDIのスリップ リングの記述
SENRING O032-24シリーズHDビデオ スリップ リングは、roating 360°定格速度時1つのチャネルHDの映像信号、DC~3GHz同軸HD信号または12回路2A信号を送信できる:100RPM.SHD-24シリーズHDスリップ リング、OD 32.8mmの長さ47、MMCXの任意SMAの同軸コネクタ。
O032-24 HD-SDIのスリップ リングの特徴
1.サポートDC~3GHzは、馬小屋1080P HDのvedio信号を送信できる;
2. 、フランジと固体;
3. 時回る360°は1つのチャネルHDのビデオ スリップ リング+12回路2A力/信号を送信できる;
4. OD:32.8mmの長さ:47mm;
5. HF信号、制御信号、映像信号および他の信号を送信するために結合することができる;
6. 優秀な電気伝達および回転性能;
7. 典型的な適用:HDの通信保全監査、写真用カメラ、HDのカメラおよび他の分野。
o032-24シリーズ スリップ リングの技術仕様
| 頻度率 | DC3GHz |
| 挿入損失の変動 | +/-0.05dB |
| 指定 | RG405 |
| VSWR | ≤1.3 |
| インピーダンス | 50Ω |
| 機械データ | |
| spec | データ |
| ワーキング・ライフ | refのための10millions （労働条件によって決まる） |
| 回転速度 | 絶えず250RPM |
| 働く臨時雇用者。 | -30℃∼80℃ |
| 仕事の湿気 | 0∼85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | アルミ合金 |
| トルク | 0.1N.m+ （0.03N.m/6回路） |
| 挿入損失 | 最高0.65dB/1GHz |
| リターン・ロス | 最高-18 dB/1GHz |
| 最高速度 | 50RPM |
| VSWRの変動 | +/-0.05 |
| 様式 | BNC/F （選択） |
| 電気データ | |
| spec | データ |
| 電圧範囲 | 0∼440VAC/VDC |
| 絶縁抵抗 | ≥1000MΩ/500VDC |
| 導線spec。 | AWG26#はテフロンを銀めっきした |
| 導線の長さ | 標準250mm （カスタマイズすることができる） |
| 絶縁耐力 | 500VAC@50Hz、60s |
| 電気騒音 | < 0=""> |
| 電気騒音 | < 10m=""> |
| セリウムの証明書 | はい |
| 材料 | 迎合的なRoHS |

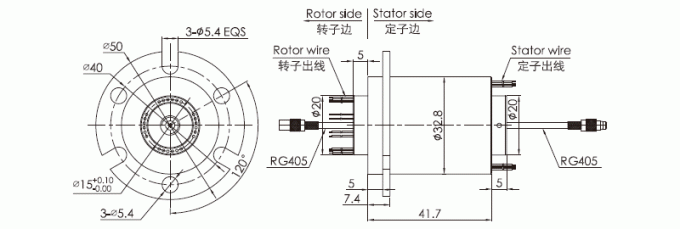

デッサン
FAQ:
1。 スリップ リングは何であるか。
スリップ リングは静止したのからの回転構造に力そして電気的信号の伝達を可能にする電気機械装置である。スリップ リングは力か信号を送信している間回転を要求するあらゆるエレクトロメカニカル・システムで使用することができる。それは機械性能を改善し、システム操作を簡単にし、移動可能な接合箇所からぶら下がる損傷傾向があるワイヤーを除去できる。
2. 注文のスリップ リングを提供するか。
注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたらはい、始まるために私達に連絡しなさい。私達のエンジニアはあなたの必要性のための完全な解決を都合する。
