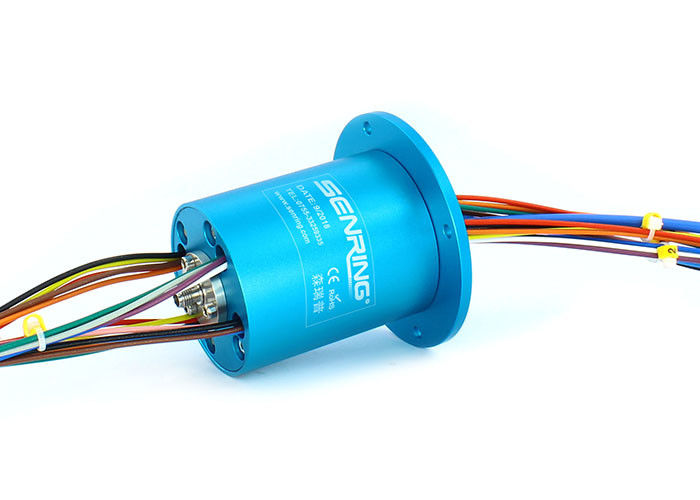

長い生命時間貴金属によっては1つのチャネル50GHzの高周波スリップ リングの材料が接触する
HF0150-56高周波ロータリージョイントの記述
SenRing HF0150-56シリーズRFロータリージョイントはDCへ50GHzの周波数範囲が付いている単一チャネルRFのロータリージョイントである。共同タイプは2.4 （K） -両端のFであり、最高速度は100RPMである。HF0150-56の主体の外の直径は31.8mmである。それはプロダクト特に成長した高速連続デジタルかアナログ信号の伝送要件を満たすためにである。それは流れおよび信号の1-48のチャネルの混合された伝達を支える。
HF0150-56高周波ロータリージョイントの特徴
1.サポート1チャネルDC~50GHzの高周波信号;
2. それはコンバインの送信力または信号（1-48本のワイヤー）のどれである場合もある;
3. 低い挿入損失および電圧定在波比;
4. 衛星アンテナ、車、レーダー、マイクロウェーブ アンテナ試験台のための適用….等;
HF0150-56高周波ロータリージョイントの技術仕様
| コネクターのタイプ | 2.4mmの女性2.4mmの女性（50Ω） |
| 頻度 | 50のGhzへのDC |
| VSWR （最高） | 10のGhzへの1.3@DC 26.5GHzへの1.4@10 50GHzへの1.7@26.5 |
| VSWRの変動（最高） | 26.5 GHzへの0.05@ DC 0.2の@ 26.5から50のGHz |
| ピーク期の電力（最高） | 500W |
| 回転速度（最高） | 250RPM |
| 始めるトルクを（最高） | 0.5N.cm |
| コネクターの軸負荷（最高） | ±0.1N |
| 温度 | -55に+85℃ （仕事の温度） -55に+85℃ （保管温度） |
| 湿気 | 95% （仕事の湿気） 85% （保管温度） |
| 様式 | 私タイプ |
| 段階WOW （最高の程度） | 26.5 GHzへの1°@DC 50のGHzへの2°@26.5 |
| 挿入損失 | 10のGHzへの0.30 dB @ DC 0.50 dB @10への26.5GHz 0.90 dB @26.5への50GHz |
| 挿入損失の変動 | 0.1 dB |
| 平均出力（最高） | 50のW @1 GHz 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| ワーキング・ライフ | > refのための10の何百万 （労働条件によって決まる） |
| 回転トルク（最高） | 0.5 N.cm |
| コネクターの放射状の負荷（最高） | ±0.1N |
| IPの等級 | IP 40 acc。EN 60529 |
| 絶縁体 | PTFE |
| 機械 | |
| ワーキング・ライフ | > refのための10の何百万（労働条件によって決まる） |
| 回転速度 | 250RPM |
| 温度 | -30℃~80℃ |
| 湿気 | 0~85% RH |
| 接触材料 | 金金 |
| 材料の収容 | アルミ合金 |
| トルク | 0.05N.m+0.01N.m/6チャネル |
| 電気 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~440VAC/VDC | 0~240VAC/VDC |
| Insolutionの抵抗 | ≥500MΩ/500VDC | ≥300MΩ/300VDC |
| 導線spec。 | AWG#17はテフロン ワイヤーを銀めっきした | AWG#22はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準150mm （カスタマイズすることができる） | |
| Insolutionの抵抗 | 300VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| IPの等級 | IP51 | |

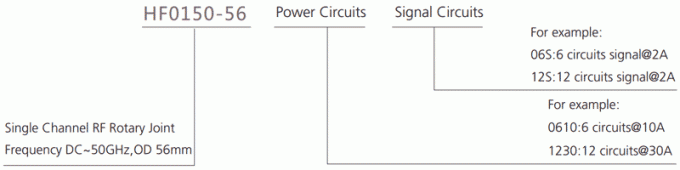

部品番号の記述

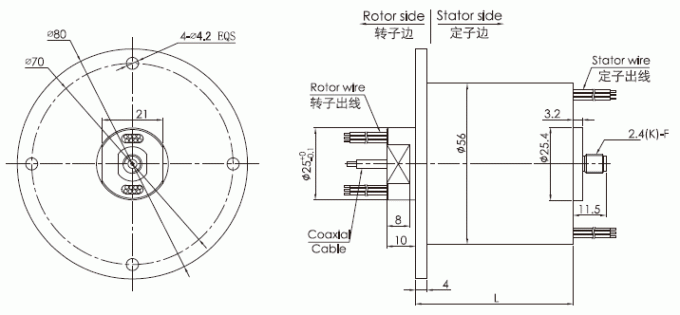

デッサン
| モデル リスト | RFチャネル | 頻度 | 回路いいえ（10A） | 回路いいえ（0~2A） | 長さL （mm） |
| HF0150-56-0610 | 1つのチャネル | DC~50GHz | 6つのチャネル | 0 | 38mm |
| HF0150-56-06S | 1つのチャネル | DC~50GHz | 0 | 6つのチャネル | 38mm |
| HF0150-56-0610-06S | 1つのチャネル | DC~50GHz | 6つのチャネル | 6つのチャネル | 55mm |
| HF0150-56-1210 | 1つのチャネル | DC~50GHz | 12のチャネル | 0 | 55mm |
| HF0150-56-12S | 1つのチャネル | DC~50GHz | 0 | 12のチャネル | 55mm |
| HF0150-56-0610-12S | 1つのチャネル | DC~50GHz | 6つのチャネル | 12のチャネル | 71.5mm |
| HF0150-56-1810 | 1つのチャネル | DC~50GHz | 18のチャネル | 0 | 71.5mm |
| HF0150-56-18S | 1つのチャネル | DC~50GHz | 0 | 18のチャネル | 71.5mm |
| HF0150-56-0610-18S | 1つのチャネル | DC~50GHz | 6つのチャネル | 18のチャネル | 88.5mm |
| HF0150-56-1210-12S | 1つのチャネル | DC~50GHz | 12のチャネル | 12のチャネル | 88.5mm |
| HF0150-56-2410 | 1つのチャネル | DC~50GHz | 24のチャネル | 0 | 88.5mm |
| HF0150-56-24S | 1つのチャネル | DC~50GHz | 0 | 24のチャネル | 88.5mm |
| HF0150-56-36S | 1つのチャネル | DC~50GHz | 0 | 36のチャネル | 122mm |
| HF0150-56-48S | 1つのチャネル | DC~50GHz | 0 | 48のチャネル | 156mm |
