起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
HF0103-07
私達に連絡しなさい

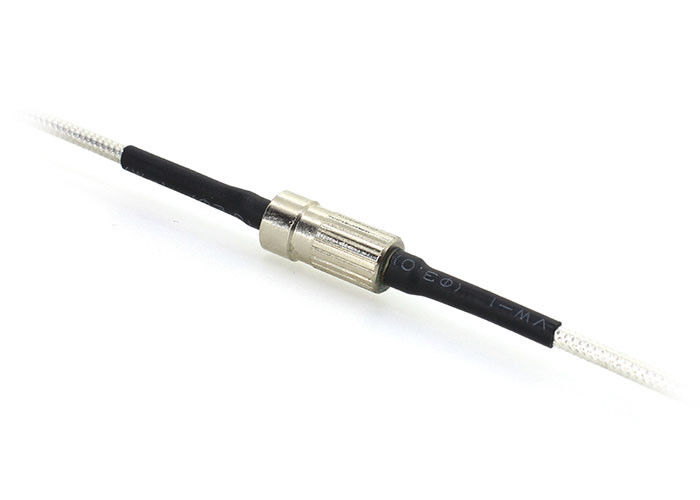

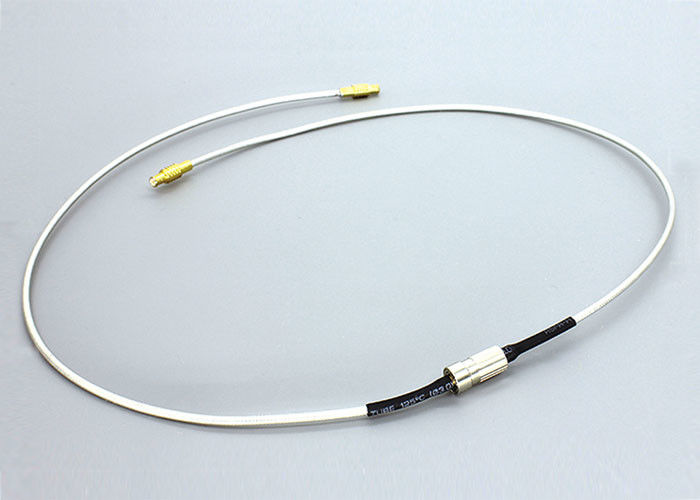

マイクロウェーブ アンテナ試験台のための1つのチャネル3GHzの高周波ロータリージョイント/スリップ リング
HF0103-07高周波ロータリージョイントの記述
SenRing HF0103-07シリーズRFロータリージョイントはDCへ3GHzの周波数範囲が付いている単一チャネルRFのロータリージョイントである。共同タイプはケーブルRJ405を使用し、最高速度は100RPMである。HF0103-07はプロダクト特に成長した高速連続デジタルかアナログ信号の伝送要件を満たすためにである。それは流れおよび信号の混合された伝達を支えない。流れおよび信号の伝達を結合する必要があれば他のモデルを選ぶことができる。
HF0103-07高周波ロータリージョイントの特徴
1.コネクターのタイプ:同軸RG405 （コネクターはSMA、MCX、MMCXを加えることができる）;
2. 360°連続的な回転装置で1つのチャネルの高周波信号を移すことを使用する;
3. 頻度DC~3GHz;
4. 低い挿入損失および電圧定在波比;
衛星アンテナ、車、レーダー、マイクロウェーブ アンテナ試験台のための適用….等;
HF0103-07高周波ロータリージョイントの技術仕様
| コネクターのタイプ | 同軸RG405 （コネクターはSMA、MCX、MMCXを加えることができる） |
| 頻度 | 3つのGhzへのDC |
| VSWR （最高） | 3つのGHzへの1.7@DC |
| VSWRの変動（最高） | 0.05 |
| ピーク期の電力（最高） | 500W |
| 回転速度（最高） | 250RPM |
| 始めるトルクを（最高） | 0.5N.cm |
| コネクターの軸負荷（最高） | ±0.1N |
| 絶縁体 | PTFE |
| 温度 | -55に+85℃ （仕事の温度） -55に+85℃ （保管温度） |
| 様式 | 私タイプ |
| 段階WOW （最高の程度） | 1° |
| 挿入損失 | 1.5 GHzへの0.25 dB @ DC 3つのGHzへの0.30 dB @10 |
| 挿入損失の変動 | 0.05 dB |
| 平均出力（最高） | 200のW @1.5 GHz 500 W @3GHz |
| ワーキング・ライフ | > refのための10の何百万（労働条件によって決まる） |
| 回転トルク（最高） | 0.5 N.cm |
| コネクターの放射状の負荷（最高） | ±0.1N |
| IPの等級 | IP 40 acc。EN 60529 |
| 湿気 | 95% （仕事の湿気） 85% （貯蔵の湿気） |

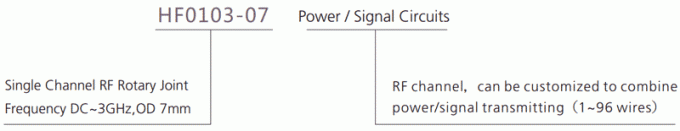

部品番号の記述

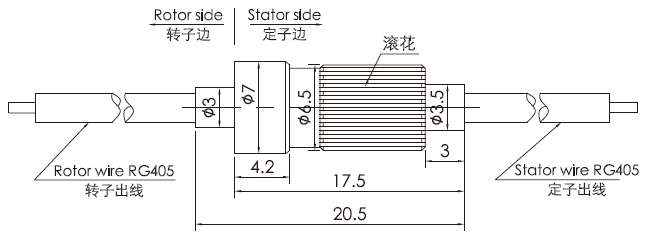

デッサン
高周波ロータリージョイントはまた高周波スリップ リングと呼ぶことができる。この種類のロータリージョイントは電気関係のラインを送信するか、または壊すこととしてケーブルか器械に取付けた要素である場合もある。
特定のカスタマイズされた条件があったら、参照があなたのためのあなたに最も適したプロダクトを推薦できる私達のセールス エンジニアように私達にことを相談すること自由ことを感じなさい。
