起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
HF0103-32
私達に連絡しなさい

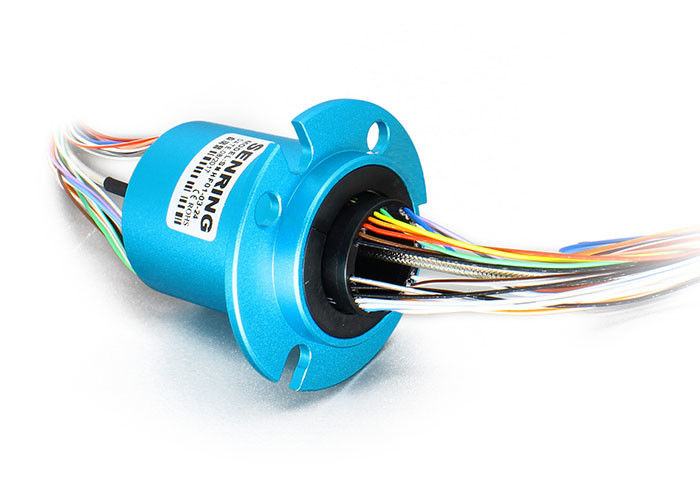

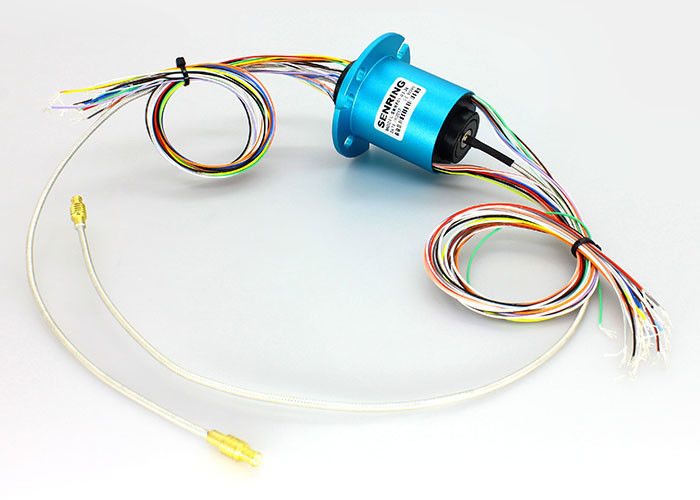

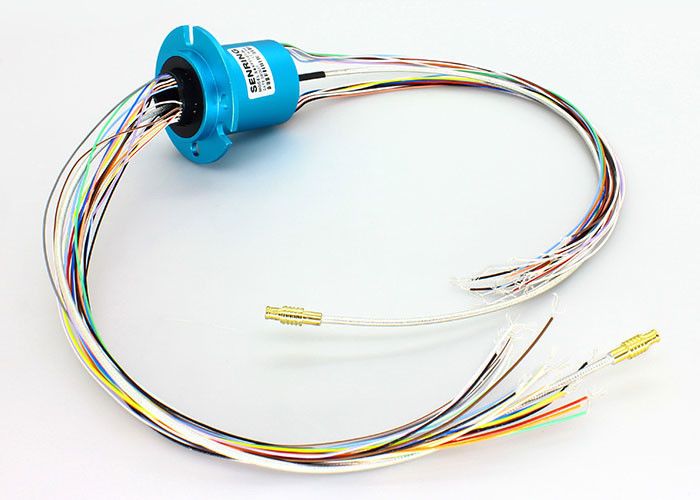

アルミ合金 ハウジングおよび長い生命時間の1つのチャネルの高周波スリップ リング
HF0103-32高周波ロータリージョイントの記述
SENRING HF0103-32シリーズ マイクロウェーブ同軸ロータリージョイントはsingalチャネルRF/microwaveのロータリージョイントのスリップ リング、頻度DC~3GHzのRJ405コネクターである、仕事の速度100RPM.HF0103-32シリーズ マイクロウェーブ同軸ロータリージョイントはコンバインの送信力または信号のどれである場合もある
HF0103-32高周波ロータリージョイントの特徴
1. RFチャネル:1つのチャネル、信号/力チャネル:1~24のチャネル;
2. 頻度:DC~3GHz;
3. 低い挿入損失および電圧定在波比;
4. 、車Ship-borne、衛星アンテナのための適用レーダー、マイクロウェーブ アンテナ試験台….等;;
5. 高周波信号を移すのに360°連続的な回転装置で使用される;
6. それはより大きい流れカスタマイズすることができる1~24の信号circuits@2Aを送信するコンバインである場合もある;
7. 統合された構造、容易な取付け;
HF0103-32高周波ロータリージョイントの技術仕様
| コネクターのタイプ | 同軸RG405 （コネクターはSMA、MCX、MMCXを加えることができる） |
| 頻度 | 3つのGhzへのDC |
| VSWR （最高） | 3つのGHzへの1.7@DC |
| VSWRの変動（最高） | 0.05 |
| ピーク期の電力（最高） | 500W |
| 回転速度（最高） | 250RPM |
| 始めるトルクを（最高） | 0.5N.cm |
| コネクターの軸負荷（最高） | ±0.1N |
| 絶縁体 | PTFE |
| 温度 | -55に+85℃ （仕事の温度） -55に+85℃ （保管温度） |
| 様式 | 私タイプ |
| 段階WOW （最高の程度） | 1° |
| 挿入損失 | 1.5 GHzへの0.25 dB @ DC 3つのGHzへの0.30 dB @10 |
| 挿入損失の変動 | 0.05 dB |
| 平均出力（最高） | 200のW @1.5 GHz 500 W @3GHz |
| ワーキング・ライフ | > refのための10の何百万（労働条件によって決まる） |
| 回転トルク（最高） | 0.5 N.cm |
| コネクターの放射状の負荷（最高） | ±0.1N |
| IPの等級 | IP 40 acc。EN 60529 |
| 湿気 | 95% （仕事の湿気） 85% （貯蔵の湿気） |
| 機械 | |
| ワーキング・ライフ | > refのための10の何百万（労働条件によって決まる） |
| 回転速度 | 250RPM |
| 温度 | -30℃~80℃ |
| 湿気 | 0~85% RH |
| 接触材料 | 金金 |
| 材料の収容 | プラスチック |
| トルク | 0.05N.m+0.01N.m/6チャネル |
| 電気 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutionの抵抗 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| 導線spec。 | AWG#26はテフロンを銀めっきした | |
| 導線の長さ | 標準150mm （カスタマイズすることができる） |
|
| Insolutionの抵抗 | 300VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| IPの等級 | IP51 | |

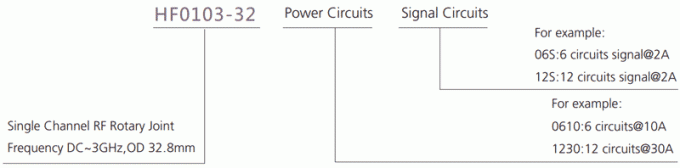

部品番号の記述

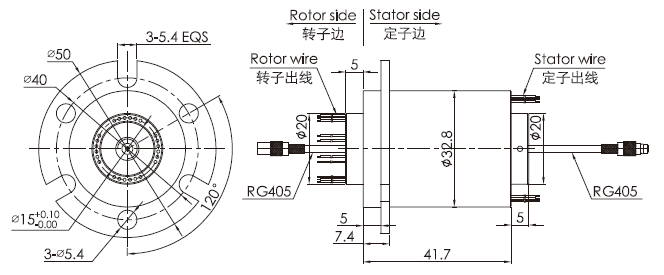

デッサン
標準モデル リスト
| モデル リスト | RFチャネル | 頻度 | 回路いいえ（10A） | 回路いいえ（0~2A） | 長さL （mm） |
| HF0103-32-18 | 1つのチャネル | DC~3GHz | 0 | 18のチャネル | 41.7mm |
| HF0103-32-24 | 1つのチャネル | DC~3GHz | 0 | 24のチャネル | 41.7mm |
