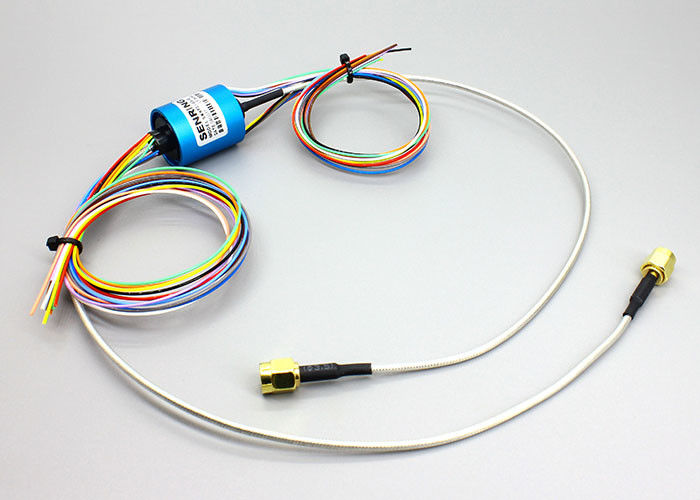

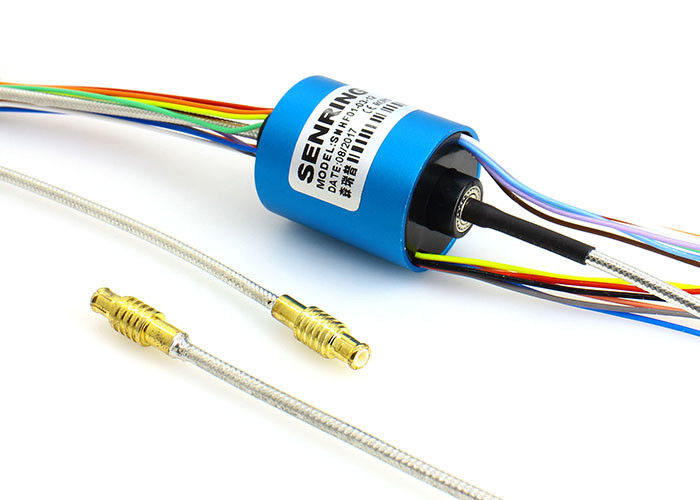

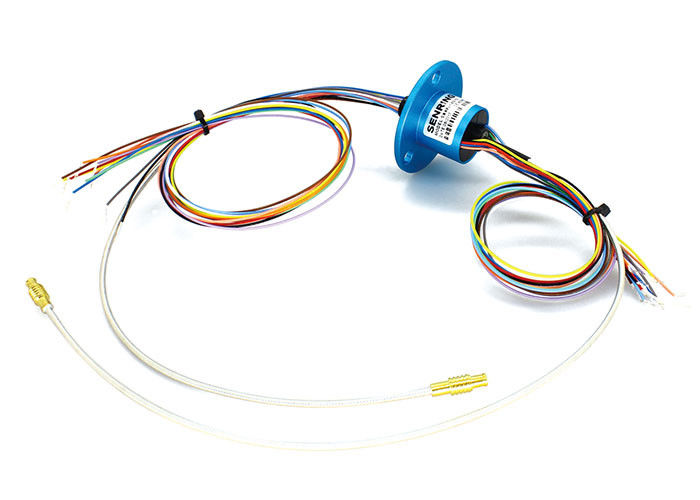

速度100RPM単一RfのロータリージョイントのSingalチャネルの同軸ロータリージョイントを働かせなさい
HF0103-22高周波ロータリージョイントの記述
SENRING HF0103-22シリーズ同軸ケーブルのスリップ リングはチャネルの同軸ロータリージョイント1つ、頻度DC~3GHzのRJ405コネクター、仕事の速度100RPMである。HF0103-22は送信力を結合できるまたは信号（1-12本のワイヤー）、頻度はDC3GHzである。
HF0103-22高周波ロータリージョイントの特徴
1.コネクターのタイプ:同軸RG405 （コネクターはSMA、MCX、MMCXを加えることができる）
2. 高周波信号を移すのに360°連続的な回転装置で使用される;
3. それはコンバインの送信力または信号（1-12本のワイヤー）のどれである場合もある;
4. サポートDC~3GHz高周波信号;
5. 低い挿入損失および電圧定在波比;
適用:
、車Ship-borne、衛星アンテナ レーダー、マイクロウェーブ アンテナ試験台….等;
HF0103-22高周波ロータリージョイントの技術仕様
| コネクターのタイプ | 同軸RG405 （コネクターはSMA、MCX、MMCXを加えることができる） |
| 頻度 | 3つのGhzへのDC |
| VSWR （最高） | 3つのGHzへの1.7@DC |
| VSWRの変動（最高） | 0.05 |
| ピーク期の電力（最高） | 500W |
| 回転速度（最高） | 250RPM |
| 始めるトルクを（最高） | 0.5N.cm |
| コネクターの軸負荷（最高） | ±0.1N |
| 絶縁体 | PTFE |
| 温度 | -55に+85℃ （仕事の温度） -55に+85℃ （保管温度） |
| 様式 | 私タイプ |
| 段階WOW （最高の程度） | 1° |
| 挿入損失 | 1.5 GHzへの0.25 dB @ DC 3つのGHzへの0.30 dB @10 |
| 挿入損失の変動 | 0.05 dB |
| 平均出力（最高） | 200のW @1.5 GHz 500 W @3GHz |
| ワーキング・ライフ | > refのための10の何百万（労働条件によって決まる） |
| 回転トルク（最高） | 0.5 N.cm |
| コネクターの放射状の負荷（最高） | ±0.1N |
| IPの等級 | IP 40 acc。EN 60529 |
| 湿気 | 95% （仕事の湿気） 85% （貯蔵の湿気） |
| 機械 | |
| ワーキング・ライフ | > refのための10の何百万（労働条件によって決まる） |
| 回転速度 | 250RPM |
| 温度 | -30℃~80℃ |
| 湿気 | 0~85% RH |
| 接触材料 | 金金 |
| 材料の収容 | プラスチック |
| トルク | 0.05N.m+0.01 |
| 電気 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutionの抵抗 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| 導線spec。 | AWG#26はテフロンを銀めっきした | |
| 導線の長さ | 標準150mm （カスタマイズすることができる） |
|
| Insolutionの抵抗 | 300VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| IPの等級 | IP51 | |

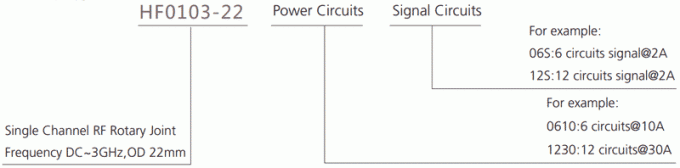

部品番号の記述

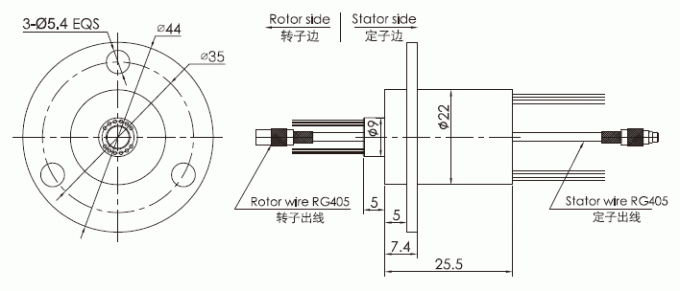

デッサン
標準モデル リスト
| モデル リスト | RFチャネル | 頻度 | 回路いいえ（10A） | 回路いいえ（0~2A） | 長さL （mm） |
| HF0103-22-06 | 1つのチャネル | DC~3GHz | 0 | 06のチャネル | 25.5mm |
| HF0103-22-12 | 1つのチャネル | DC~3GHz | 0 | 12のチャネル | 25.5mm |
