起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
HF0218-31
私達に連絡しなさい

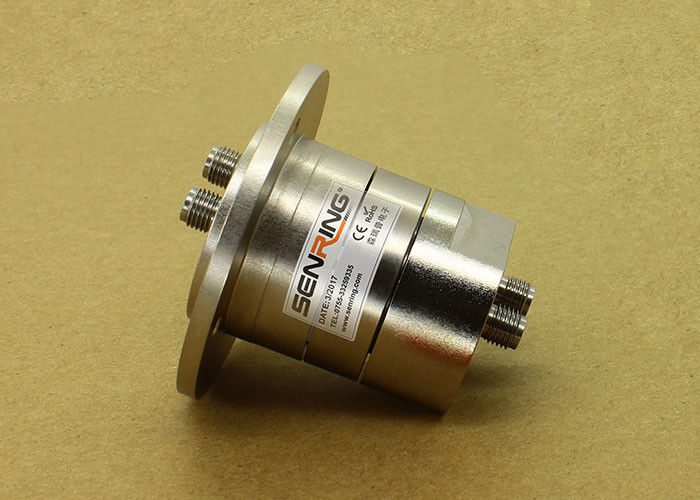

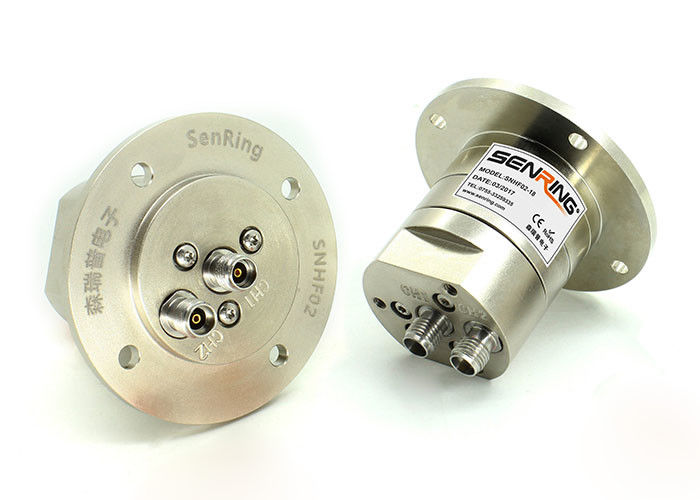

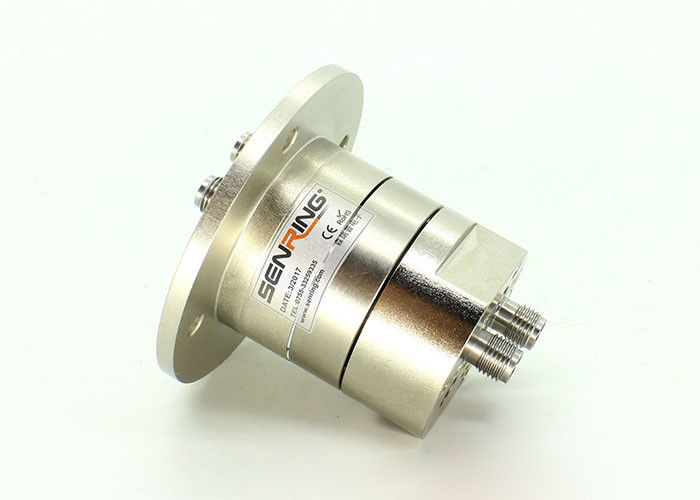

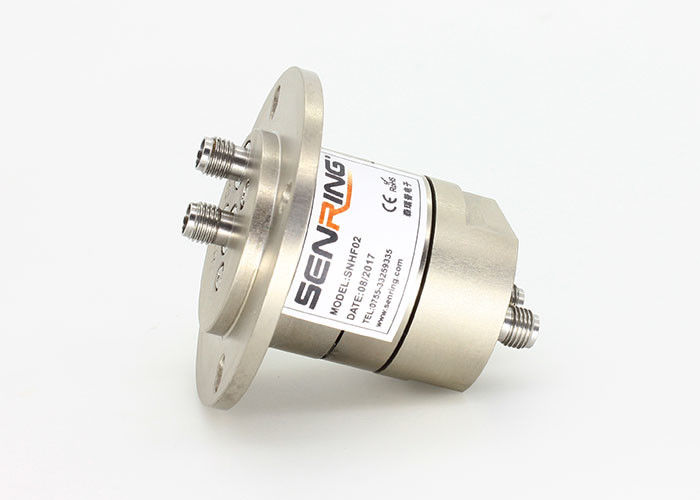

衛星アンテナのためのデュアル・チャネル18GHz高周波ロータリージョイント
HF0218-31高周波ロータリージョイントの記述
SENRING HF0218-31シリーズ デュアル・チャネル18GHz RF回転式コネクター、頻度DC~18GHzのSMA-K/SMA-Kのコネクターは、回転速度60RPM.HF0218-31アナログの使用された送信であり、力/信号を結合するためにディジタル信号、RFチャネルは、カスタマイズすることができる
HF0218-31高周波ロータリージョイントの特徴
1. RFチャネル:2つのチャネル;
2. 頻度:DC~18GHz+DC~5GHz;
3. 低い挿入損失および電圧定在波比;
4. 、ポッドShip-borne、衛星アンテナのための適用車、レーダー、マイクロウェーブ アンテナ試験台….等;;
5. 高周波信号を移すのに360°連続的な回転装置で使用される;
6. 統合された構造、容易な取付け;
HF0218-31高周波ロータリージョイントの技術仕様
| ロータリージョイントSpec。 | ||
| チャネル1 | チャネル2 | |
| コネクターのタイプ | SMA-K | SMA-K |
| 様式 | 私タイプ | 私タイプ |
| 頻度 | 18のGHzへのDC | 5つのGHzへのDC |
| ピーク期の電力（最高） | 3000W | 3000W |
| 平均出力（最高） | 50 W @ 18のGHz | 50 W @ 5つのGHz |
| VSWR （最高） | 1.2の@ 0 - 4つのGHz 1.5の@ 4つ- 18のGHz |
1.4の@ 0 - 2つのGHz 2.0の@ 2つ- 5つのGHz |
| VSWRの変動（最高） | 0.04 | 0.36 |
| 挿入損失 | 0.08 dB @ 4つのGHz 0.48 dB @ 18のGHz |
0.48 dB @ 2つのGHz 0.98 dB @ 5つのGHz |
| 挿入損失の変動 | 0.05 dB | 0.25 dB |
| 段階WOW （最高の程度） | 1つの° | 2 ° |
| 分離 | 60 dB | |
| 回転速度（最高） | 60RPM |
| 始めるトルクを（最高） | 5N.cm |
| 温度 | -40に+70℃ （仕事の温度） |
| -50に+70℃ （保管温度） |
| ワーキング・ライフ | > refのための10の何百万（労働条件によって決まる） |
| 回転トルク（最高） | 5 Ncm |
| 湿気 | 85% （仕事の湿気） |
| 95% （貯蔵の湿気） | |
| 絶縁体 | PTFE |
| IPの等級 | EN 60529ごとのIP 60 |

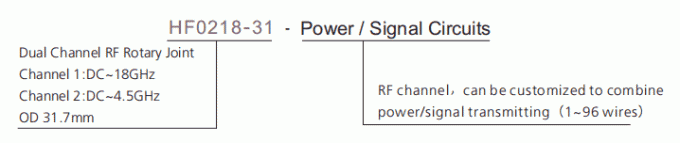

部品番号の記述

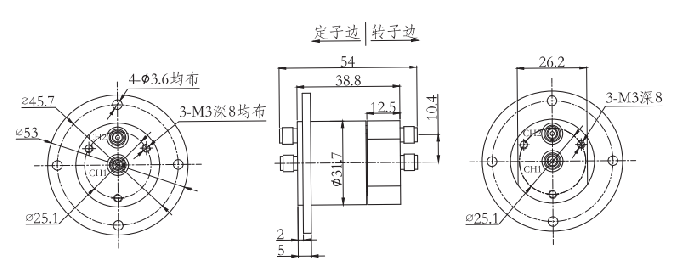

デッサン
