起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
O022-12
私達に連絡しなさい

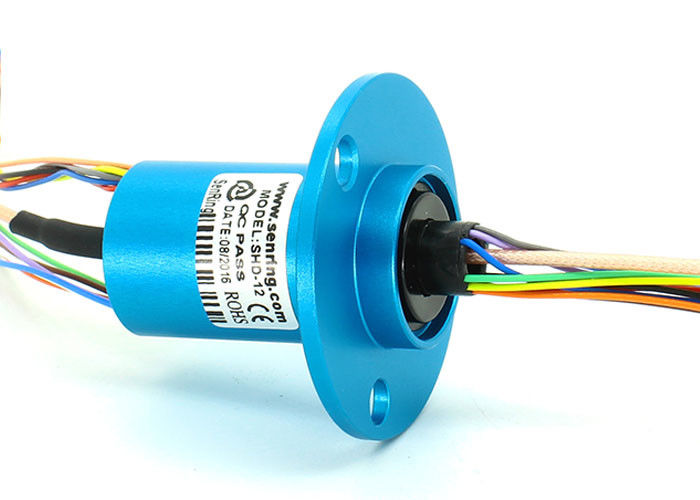

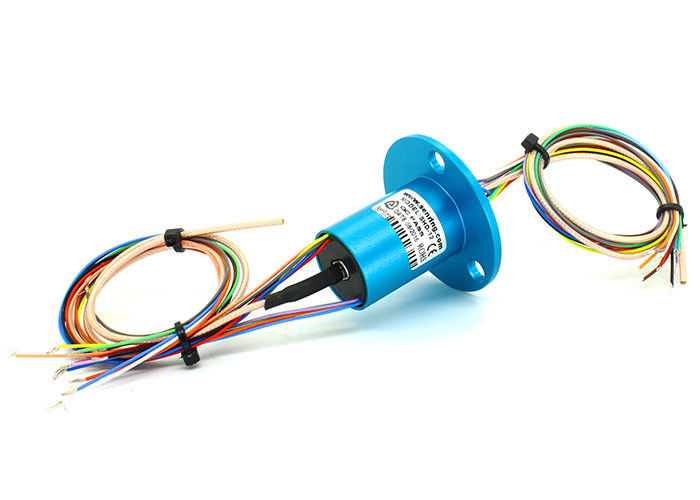

1チャンネル 1080P HD信号 12回路 2A 電流 HD-SDI スリップリング
O022-12の説明 HD-SDI スリップリング
SENRING O022-12は,HDビデオスリップリングを搭載し,1チャネルHDビデオ信号,DC~3GHz同軸HD信号,または360°回転で12回路2A信号を送信できます.定速:100RPM.SHD-12シリーズHDスリップリング,OD 22mm長い 25.5MMCX,SMA同軸コネクタオプション
HD-SDI スリップリングは,高画質のビデオ信号1080Pをサポートするために特別に設計された高級製品です.このシリーズのスリップリングは,最大速度3GHZをサポートできます.また,1〜24回路の信号と弱い電流と組み合わせることができます硬金塗装用のブラシを扱うため,抵抗の変動が低く,使用寿命が長いことを保証します.この製品は,主に小規模および中規模のアプリケーションのための弱い制御信号の送信に使用されます.ビデオ,制御,センサー,電源,イーサネットなど
O022-12の特徴 HD-SDI スリップリング
1DC~3GHzをサポートし,安定した1080PHDビデオ信号を送信できます.
2. 固体,フレンズ
3. 1チャネルHDビデオスリップリング+12回路を2A電源/シグナルで360°回転で送信できます.
4オーダー 22mm 長さ:25.5mm
5HF信号,制御信号,ビデオ信号,その他の信号を送信するために組み合わせることができます.
6優れた電気伝送と回転性能
7典型的な用途:HDセキュリティモニタリング,写真カメラ,HDカメラ,その他の分野.
O022-12の技術仕様 HD-SDI スリップリング
| 周波数率 | DC-3GHz |
| 挿入損失の変動 | +/-0.05dB |
| 仕様 | RG405 |
| VSWR | ≤13 |
| 阻力 | 50Ω |
| メカニカルデータ | |
| 仕様 | データ |
| 労働生活 | 労働条件によって異なります) |
| 回転速度 | 連続して250RPM |
| 作業時間 | -30°C〜80°C |
| 作業湿度 | 0∼85% RH |
| 接触材料 | スリップリンググレード表を参照 |
| 住宅用材料 | アルミ合金 |
| トルク | 0.1N.m+(0.03N.m/6回路) |
| 挿入損失 | 0.65dB/1GHz 最大 |
| リターン損失 | -18 dB/1GHz 最大 |
| 最大速さ | 50RPM |
| VSWRの変動 | +/- 005 |
| スタイル | BNC/F (オプション) |
| 電気データ | |
| 仕様 | データ |
| 電圧範囲 | 0∼440VAC/VDC |
| 断熱抵抗 | ≥1000MΩ/500VDC |
| 鉛ワイヤの仕様 | AWG26# シルバー付テフロン |
| リードワイヤの長さ | 標準250mm (カスタマイズすることができます) |
| 介電力強度 | 500VAC@50Hz,60s |
| 電気騒音 | < 0.01Ω |
| 電気騒音 | < 10mΩ |
| CE証明書 | そうだ |
| 材料 | RoHS に準拠する |
図面
