USB回転コネクタ 1チャネル USB2.0ケーブル +1~56回路 パワー/信号

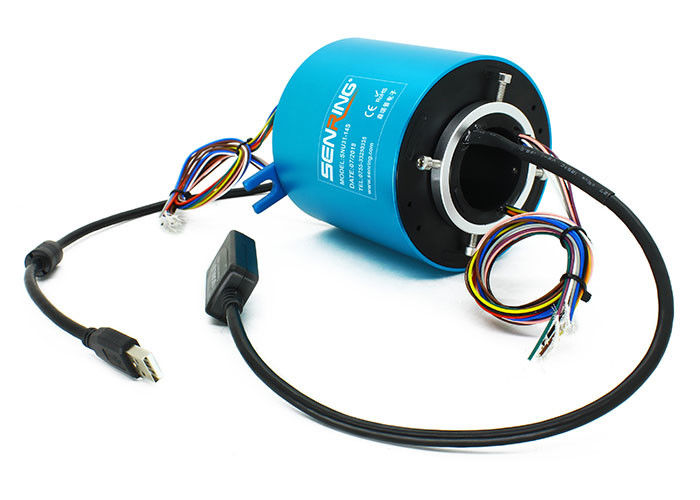

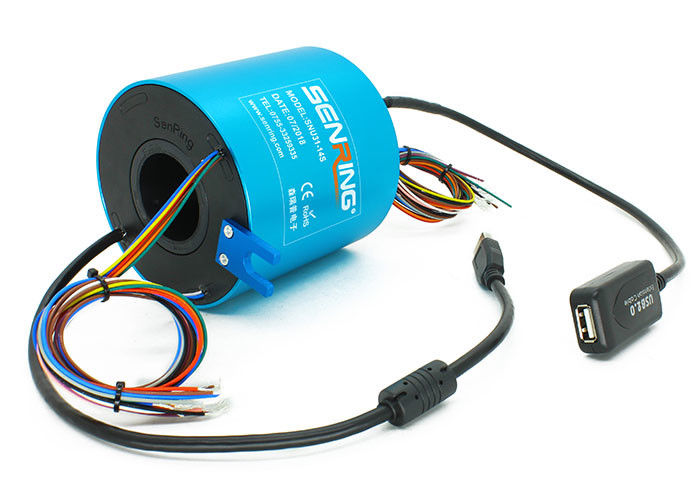

UH3899-01 USB スリップリングの説明
Senring UH3899-01シリーズ単チャンネルUSBスリップリングは,USB 2.0信号の1チャンネルを送信するために360度回転できる単チャンネルUSB回転接続器である.電力/電流/シグナルの2~38チャネルの送信を混合し,IEEE1394と様々なUSB信号を安定して送信することができます. UH3899-01シリーズ1チャネルUSBスリップリングは,安定した信号伝送,パケット損失,コードエラー,低返回損失,低挿入損失の利点があります.スリップリングは,穴径38.1mmと外径99mmで,回転軸直径が38.1mm未満の360度回転装置に使用できます. UH3899-01シリーズはUSB スリップリングスタンダードモデルで ストックと多用性があり 特殊仕様に合わせて カスタマイズできます
応用:
1自動化機器
2モーションシミュレーター
3監視カメラ/VR
UH3899-01 USB スリップリングの特徴
1標準USB 男性/女性プラグコネクタ,カスタマイズできるコネクタ
2. 1チャネルのUSB2.0信号の安定した送信;
3電力/電流/信号の2~38チャネルを混合できる
4スリップリング孔径: 38.1mm,外径: 99mm
5. IEEE 1394,イーサネット,USB2などの様々な信号の伝導伝達を混合することができます.0流通チャネルや流体回転関節と併用できます.
UH3899-01 USB スリップリングの技術仕様
| USBケーブル | 1チャンネルUSB20 |
| BER (ビットエラー率) | 10E-11 |
| メカニカルデータ | |
| 仕様 | データ |
| 労働生活 | SenRing スリップリング グレード表 |
| 回転速度 | 150RPM |
| 作業時間 | -30°C〜80°C |
| 作業湿度 | 0∼85% RH |
| 接触材料 | スリップリンググレード表を参照 |
| 住宅用材料 | アルミ合金 |
| トルク | 0.1N.m+(0.03N.m/6回路) |
| コネクタ | USB2.0 男性 (女性オプション) | |
| 挿入喪失 | ≤2dB | |
| 電気データ | ||
| 仕様 | データ | |
| パワー | シグナル | |
| 電圧範囲 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 断熱抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 鉛ワイヤの仕様 | AWG17# シルバー付テフロン | AWG22# シルバー付テフロン |
| リードワイヤの長さ | 標準300mm (カスタマイズできる) | |
| 介電力強度 | 500VAC@50Hz,60s | |
| 電気騒音 | < 0.01Ω | |
| CE証明書 | そうだ | |
| 材料 | RoHS証明書 | |
部品番号
UH3899-01 USB スリップリングの図
標準モデルリスト
| モデル | 電源/信号回路番号 | USBチャネルなし | |||
| シグナル ((2A) | パワー ((5A) | パワー ((10A) | USB2で0 | USB3で0 | |
| UH3899-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH3899-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH3899-01-0420 | 0 | 0 | 0 | 1 | 72 |
| UH3899-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH3899-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH3899-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH3899-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH3899-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH3899-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH3899-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH3899-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH3899-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH3899-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH3899-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH3899-01-38S | 38 | 0 | 0 | 1 | 192 |
*注:より大きな電流のために電路を並列に組み合わせることができます. N*10Aを得るために10AのN回路,20Aの使用のために並列に10Aの2回路など.USBと電源/シグナル回路をカスタマイズしたい場合は, SenRingのセールスマンに連絡してください他の信号を混ぜる
UH3899-01 USB スリップリンググレード表
| Gラデコード | 最大回転速度 | 労働生活 | 接触材料 |
| C:標準 | 400RPM | 2千万 | 宝石 |
| D:産業用 | 800RPM | 60 億 |
金 金
|
