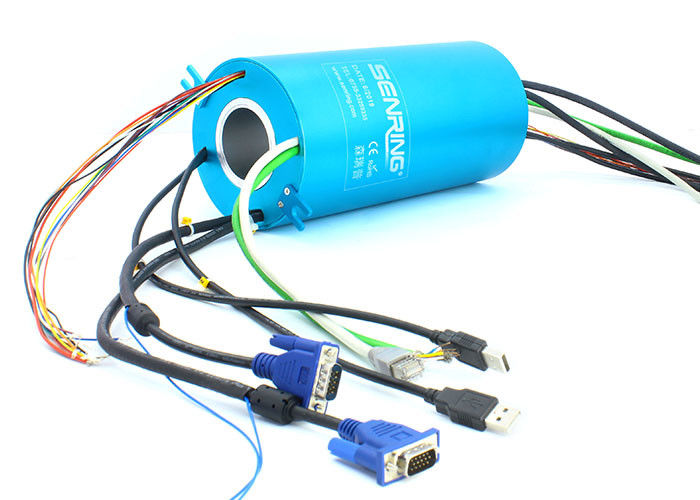

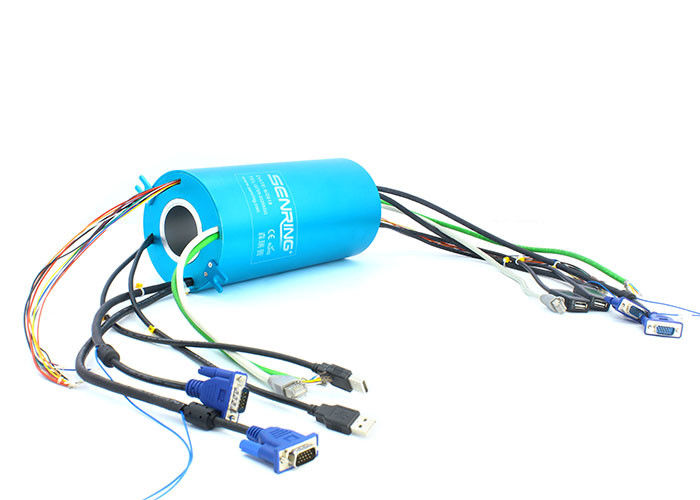

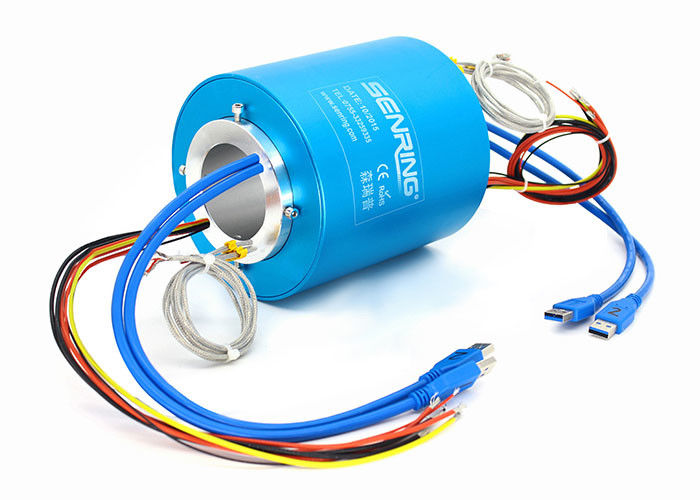

力/空気/油圧Slipringsによって結合される2A信号伝達との穴50mm OD119mmが付いているUSB2.0スリップ リング
UH50119-01 USBのスリップ リングの記述
SENRING UH50119-02シリーズ4チャネルUSBのロータリージョイントは、いつ回る360° 4チャネルUSB2.0信号を送信できる。SenRing UH50119-02シリーズUSB2.0信号のスリップ リング、穴size50mm、OD119mmは、シグナル チャネルのさまざま送信できる
UH50119-01 USBのスリップ リングの特徴
1.任意1~8のUSB2.0/USB3.0シグナル チャネル;
2. electrocal/力/シグナル チャネルを結合できる;
3. 男性/女性のプラグは直接挿入され、取除くことができる;
4. 米国の軍のめっきの技術、貴金属を使って+超堅い金張りの処置のmekeの確実で低いBERの誤り率および高いSN比;
UH50119-01 USBのスリップ リングの技術仕様
| USBケーブル | 2つのチャネルUSB2.0 |
| BER （ビット間違い率） | 10E-11 |
| 機械データ | |
| spec | データ |
| ワーキング・ライフ | SenRingのスリップ リングはテーブルを等級別にする |
| 回転速度 | 150RPM |
| 働く臨時雇用者。 | -30℃∼80℃ |
| 仕事の湿気 | 0∼85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | アルミ合金 |
| トルク | 0.1N.m+ （0.03N.m/6回路） |
| コネクター | 男性USB 2.0 （女性の任意） | |
| 挿入損失 | ≤2db | |
| 電気データ | ||
| spec | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 絶縁抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| セリウムの証明書 | はい | |
| 材料 | RoHSの証明書 | |
部品番号の記述

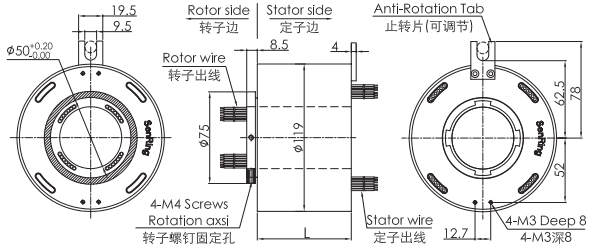

UH50119-01 USBのスリップ リングのデッサン
標準モデル リスト
| モデル | 力/信号回路いいえ。 | USBチャネルいいえ。 | |||
| 信号（2A） | 力（5A） | 力（10A） | USB2.0 | USB3.0 | |
| UH50119-02-04S | 4 | 0 | 0 | 2 | 76 |
| UH50119-02-0410 | 0 | 4 | 0 | 2 | 76 |
| UH50119-02-0420 | 0 | 0 | 4 | 2 | 76 |
| UH50119-02-1010 | 0 | 10 | 0 | 2 | 100 |
| UH50119-02-10S | 10 | 0 | 0 | 2 | 100 |
| UH50119-02-0210-08S | 8 | 2 | 0 | 2 | 100 |
| UH50119-02-0610-04S | 4 | 6 | 0 | 2 | 100 |
| UH50119-02-1610 | 0 | 16 | 0 | 2 | 124 |
| UH50119-02-16S | 16 | 0 | 0 | 2 | 124 |
| UH50119-02-22S | 22 | 0 | 0 | 2 | 148 |
| UH50119-02-34S | 34 | 0 | 0 | 2 | 196 |
*Remark:回路はより大きい流れ、10AのN回路のために20A使用のための10Aの2つの回路のようなN*10Aを、並行して得るために並行して結合することができる。PlsはUSBおよび力/信号回路をカスタマイズしたいと思わなければ連絡したりまたは他の信号を混合するSenRingのセールスマンに。
UH50119-01 USBのスリップ リング等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C:標準 | 400RPM | 20の何百万 | 貴金属 |
| D:industrical | 800RPM | 60の何百万 |
金金
|
