起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
H70140
私達に連絡しなさい

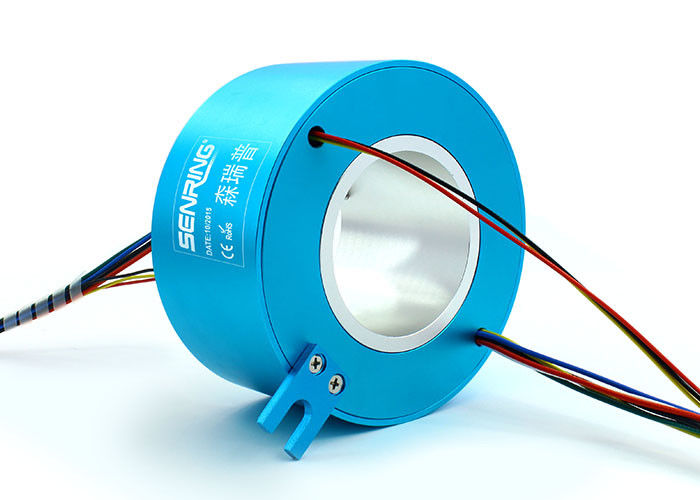

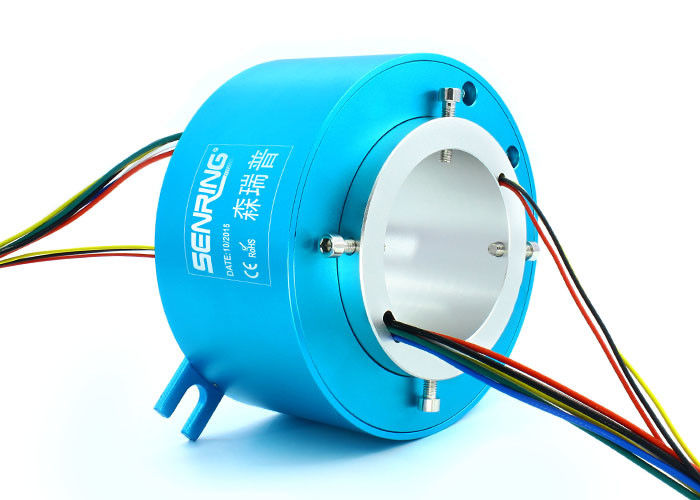

退屈させたスリップ リング穴のサイズ70mm ODによって140mmは固定して2~36の回路を送信できる
退屈させたスリップ リングを通したH70140の記述
H70140シリーズは70mmの開き（≤70mmの直径が付いているあらゆる回転装置のために適した）および140mmの外の直径が付いている標準的な開きの伝導性のスリップ リングである。それは固定して現在か信号の2つから48のチャネルを送信、さまざまな信号を行なうか、または送信するために360°回転を要求するあらゆる装置に使用することができる。
| Mechanicall変数 | |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | ALの合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線Spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準的な長さ300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 800VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
退屈させたスリップ リングを通したH120215の特徴
1.高度の貴金属の集りのブラシの分岐接触を採用して、極端に低い摩擦の信頼できる接触を保障する;
2. それは固定して多数の標準規格およびカスタマイズ可能な選択の現在/信号の1-48のチャネルを、送信できる;
3. それはビデオ、データおよび他の信号の伝達を混合できる;
4. 信号および力の混合された伝達を支える;
5. 取付けること容易な統合された構造の設計。

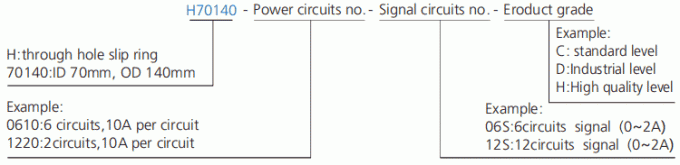

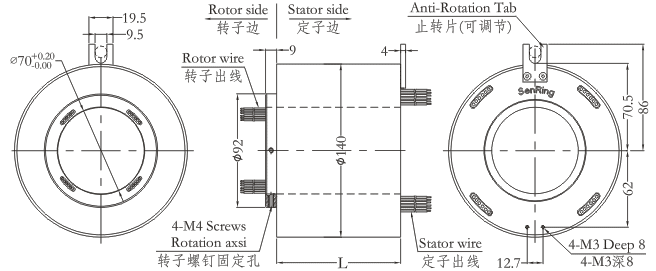

| モデル | 回路 | 長さL （mm） | モデル | 回路 | 長さL （mm） | ||
| 10A | 信号か0-5A | 10A | 信号か0-5A | ||||
| H70140-02S | 0 | 2 | 42 | H70140-36S | 0 | 36 | 178 |
| H70140-0210 | 2 | 0 | 42 | H70140--0610-30S | 6 | 30 | 178 |
| H70140-03S | 0 | 3 | 46 | H70140-1210-24S | 12 | 24 | 178 |
| H70140-0310 | 3 | 0 | 46 | H70140-3610 | 36 | 0 | 178 |
| H70140-06S | 0 | 6 | 58 | H70140-42S | 0 | 42 | 202 |
| H70140-0210-04S | 2 | 4 | 58 | H70140-0610-36S | 6 | 36 | 202 |
| H70140-0410-02S | 4 | 2 | 58 | H70140-1210-30S | 12 | 30 | 202 |
| H70140-0610 | 6 | 0 | 58 | H70140-4210 | 42 | 0 | 202 |
| H70140-12S | 0 | 12 | 82 | H70140-48S | 0 | 48 | 226 |
| H70140-0210-10S | 2 | 10 | 82 | H70140-0610-42S | 6 | 42 | 226 |
| H70140-0310-09S | 3 | 9 | 82 | H70140-1210-36S | 12 | 36 | 226 |
| H70140-0610-06S | 6 | 6 | 82 | H70140-1810-30S | 18 | 30 | 226 |
| H70140-0810-04S | 8 | 4 | 82 | H70140-P2410-24S | 24 | 24 | 226 |
| H70140-1010-02S | 10 | 2 | 82 | H70140-4810 | 48 | 0 | 226 |
| H70140-1210 | 12 | 0 | 82 | H70140-60S | 0 | 60 | 274 |
| H70140-18S | 0 | 18 | 106 | H70140-0610-54S | 6 | 54 | 274 |
| H70140-0210-16S | 2 | 16 | 106 | H70140-0910-51S | 9 | 51 | 274 |
| H70140-0410-14S | 4 | 14 | 106 | H70140-1210-48S | 12 | 48 | 274 |
| H70140-0610-12S | 6 | 12 | 106 | H70140-2410-36S | 24 | 36 | 274 |
| H70140-0810-10S | 8 | 10 | 106 | H70140-72S | 0 | 72 | 322 |
| H70140-1010-08S | 10 | 8 | 106 | H70140-1210-60S | 12 | 60 | 322 |
| H70140-1210-06S | 12 | 6 | 106 | H70140-2410-48S | 24 | 48 | 322 |
| H70140-1410-04S | 14 | 4 | 106 | H70140-3610-36S | 36 | 36 | 322 |
| H70140-1610-02S | 16 | 2 | 106 | H70140-84S | 0 | 84 | 370 |
| H70140-24S | 0 | 24 | 130 | H70140-1210-72S | 12 | 72 | 370 |
| H70140-0410-20S | 4 | 20 | 130 | H70140-2410-60S | 24 | 60 | 370 |
| H70140-0610-18S | 6 | 18 | 130 | H70140-3610-48S | 36 | 48 | 370 |
| H70140-1210-12S | 12 | 12 | 130 | H70140-96S | 0 | 96 | 418 |
| H70140-1810-06S | 18 | 6 | 130 | H70140-1210-84S | 12 | 84 | 418 |
| H70140-2410 | 24 | 0 | 130 | H70140-2410-72S | 24 | 72 | 418 |
| H70140-30S | 0 | 30 | 154 | H70140-3610-60S | 36 | 60 | 418 |
| H70140-0610-24S | 6 | 24 | 154 | H70140-4210-54S | 42 | 54 | 418 |
| H70140-1210-18S | 12 | 18 | 154 | H70140-108S | 0 | 108 | 466 |
| H70140-1810-12S | 18 | 12 | 154 | H70140-1210-96S | 12 | 96 | 466 |
| H70140-2410-06S | 24 | 6 | 154 | H70140-2410-84S | 24 | 84 | 466 |
| H70140-3010 | 30 | 0 | 154 | H70140-3610-72S | 36 | 72 | 466 |
*注目:回路はより大きい流れ、10AのN回路のために20A use.10A回路NOのための10Aの2つの回路のようなN*10Aを、並行して得るために並行して結合し、信号回路（5A） NOは標準的なプロダクト、細部についてはplsの照会Senringに基づいてカスタマイズすることができる。
H70140等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 貴金属 |
| H （良質） | 1000RPM | 150の何百万の回転 | 金合金 |
