起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
H80185
私達に連絡しなさい

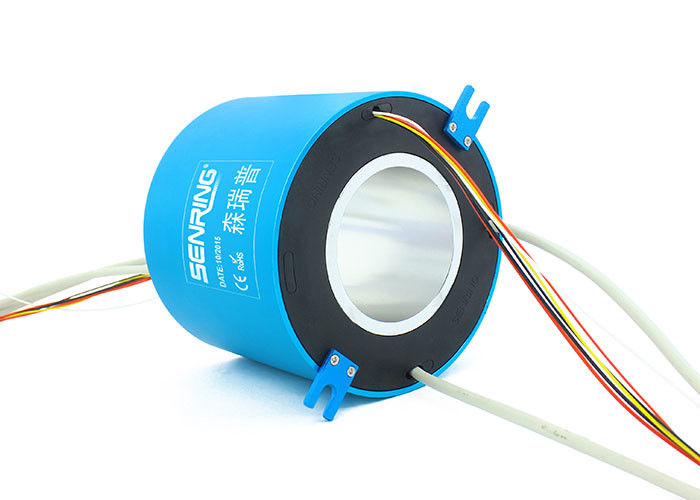

穴のスリップ リングOD 158mmハウジング材料を通した普通サイズ80mmは使用するプラスチック アルミ合金をまたはステンレス製ある場合もある
退屈させたスリップ リングを通したH80185の記述
SenRingはH90185シリーズ90mm （≤90mmの直径が付いているあらゆる回転装置のために適した）の直径および185mmの外の直径が付いている標準的なによ穴の伝導性のスリップ リングである。それは回転シャフト≤90mmを回転装置の伝導性または信号伝達に360程度の回転に、テストの器械、金属表面の終わり装置、ロボット、ペーパー生産ライン、印刷機械類、連続的な運搬の機械類、センサー、ケーブルの生産および試験装置および他のさまざまな分野設計する教育シミュレーション装置のような与えるために適している。
退屈させたスリップ リングを通したH80185の特徴
1. 高度の貴金属の集りのブラシの分岐接触が極端に低い摩擦の信頼できる接触を保障するのに使用されている;
2. それは固定して現在/信号の1~108のチャネルを送信できる;多数の標準規格およびカスタマイズ可能な選択は利用できる;
3. それは信号および力の混合された伝達を支え、ビデオ、データおよび他の信号の伝達を混合できる;
4.取付けること容易な統合された構造の設計。
適用:
医療機器、織物装置、鉱山学の機械類、センサーおよび他のさまざまな分野を含みなさい。
| 機械変数 | |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | ALの合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線Spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準的な長さ300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 800VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
*注目:回路はより大きい流れ、10AのN回路のために20A use.10A回路NOのための10Aの2つの回路のようなN*10Aを、並行して得るために並行して結合し、信号回路（5A） NOは標準的なプロダクト、細部についてはplsの照会Senringに基づいてカスタマイズすることができる。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H80185等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 貴金属 |
| H （良質） | 1000RPM | 150の何百万の回転 | 金合金 |
注文のスリップ リングを提供するか。
注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたらはい、始まるために私達に連絡しなさい。私達のエンジニアはあなたの必要性のための完全な解決を都合する。
