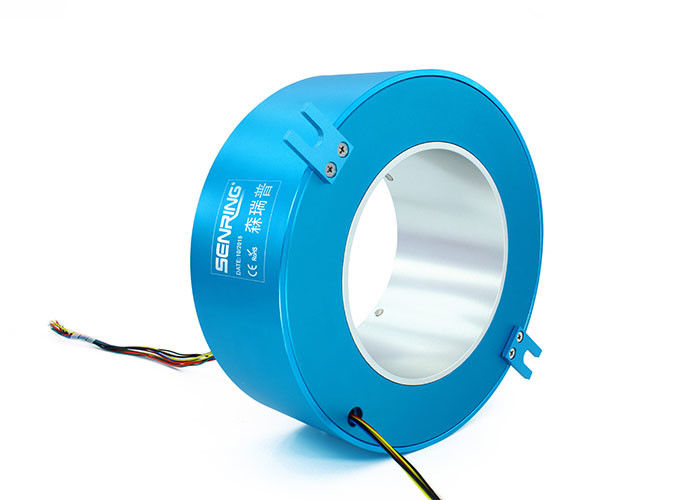

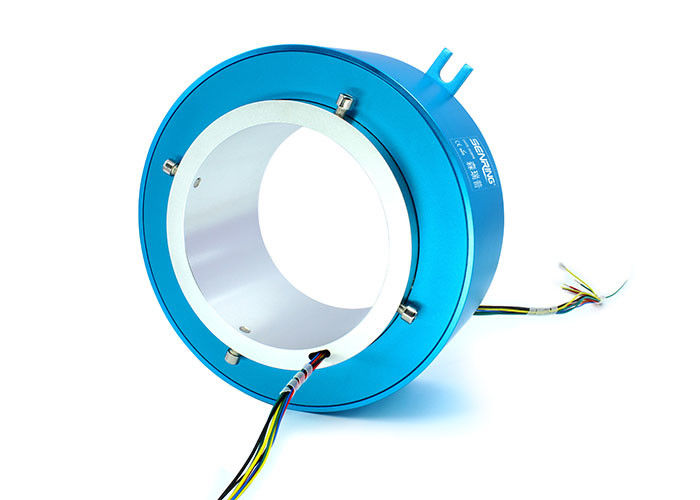

穴のスリップ リングを通した穴のサイズ120mmの空シャフト
退屈させたスリップ リングを通したH120215の記述
Senring H120215シリーズによ穴の120mm （直径≤120mmが付いているあらゆる回転装置のために適した）のによ穴の直径、215mmの外の直径、および精密伝導性のスリップ リングの必要な構造が付いている伝導性のスリップ リング。H120215シリーズ スリップ リングは固定して現在の10A （回路ごとの10A）または2A信号を送信でオートメーションの制御システム（H120215-06Sのような）、自動溶接のロボット（ダンプ トラックの自動溶接のロボット、タンクローリーの付属品の溶接ロボット、等のような）、自動切断のロボットの（H120215-1210のような）、農業およびオイルのプロセス用機器熱い溶解の接着剤のスプレー機械（熱い溶解の接着剤の噴霧および合成装置、信号の6つのチャネルおよび熱メートルのためにガスの1つのチャネルを渡すことができるH120215-06S-1Lのような、）、遠隔伝送制御システム使用することができる。
適用:
さまざまな分野のロボットおよびブレーキ装置を切る熱い溶解の接着剤のスプレー機械、溶接ロボット。
| Mechanicall変数 | |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | ALの合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線Spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準的な長さ300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 800VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
退屈させたスリップ リングを通したH120215の特徴
1.分岐接触ブラシの技術を保障する低い摩擦の信頼できる接触を進めた;
2. サポート1~108circuits力/信号、流れおよびチャネルはカスタマイズすることができる;
3. 力/信号の送信を結合するためにカスタマイズすることができる
4. 信号とのサポート送信力;
5. 統合された構造の設計、容易な取付け。
大きいによ穴のスリップ リングの利点は次の通りある:
1. 広い適用の可能性
2. 大きい開きの設計
3. カスタマイズ可能
4. 安定した伝達性能
5. 容易な取付け
6. 強い耐久性

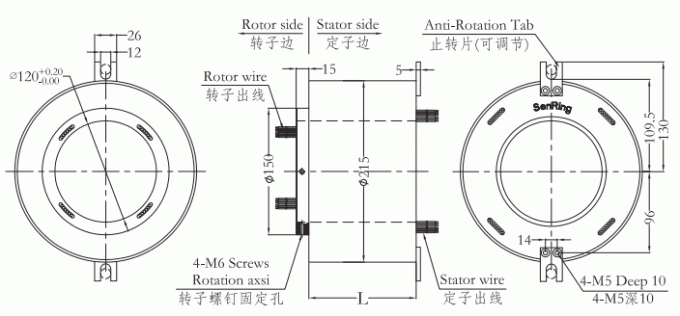

| モデル | 回路 | 長さL （mm） | モデル | 回路 | 長さL （mm） | ||
| 10A | 信号か0-5A | 10A | 信号か0-5A | ||||
| H120215-02S | 0 | 2 | 56 | H120215-36S | 0 | 36 | 192 |
| H120215-0210 | 2 | 0 | 56 | H120215--0610-30S | 6 | 30 | 192 |
| H120215-03S | 0 | 3 | 60 | H120215-1210-24S | 12 | 24 | 192 |
| H120215-0310 | 3 | 0 | 60 | H120215-3610 | 36 | 0 | 192 |
| H120215-06S | 0 | 6 | 72 | H120215-42S | 0 | 42 | 216 |
| H120215-0210-04S | 2 | 4 | 72 | H120215-0610-36S | 6 | 36 | 216 |
| H120215-0410-02S | 4 | 2 | 72 | H120215-1210-30S | 12 | 30 | 216 |
| H120215-0610 | 6 | 0 | 72 | H120215-4210 | 42 | 0 | 216 |
| H120215-12S | 0 | 12 | 96 | H120215-48S | 0 | 48 | 240 |
| H120215-0210-10S | 2 | 10 | 96 | H120215-0610-42S | 6 | 42 | 240 |
| H120215-0310-09S | 3 | 9 | 96 | H120215-1210-36S | 12 | 36 | 240 |
| H120215-0610-06S | 6 | 6 | 96 | H120215-1810-30S | 18 | 30 | 240 |
| H120215-0810-04S | 8 | 4 | 96 | H120215-P2410-24S | 24 | 24 | 240 |
| H120215-1010-02S | 10 | 2 | 96 | H120215-4810 | 48 | 0 | 240 |
| H120215-1210 | 12 | 0 | 96 | H120215-60S | 0 | 60 | 288 |
| H120215-18S | 0 | 18 | 120 | H120215-0610-54S | 6 | 54 | 288 |
| H120215-0210-16S | 2 | 16 | 120 | H120215-0910-51S | 9 | 51 | 288 |
| H120215-0410-14S | 4 | 14 | 120 | H120215-1210-48S | 12 | 48 | 288 |
| H120215-0610-12S | 6 | 12 | 120 | H120215-2410-36S | 24 | 36 | 288 |
| H120215-0810-10S | 8 | 10 | 120 | H120215-72S | 0 | 72 | 336 |
| H120215-1010-08S | 10 | 8 | 120 | H120215-1210-60S | 12 | 60 | 336 |
| H120215-1210-06S | 12 | 6 | 120 | H120215-2410-48S | 24 | 48 | 336 |
| H120215-1410-04S | 14 | 4 | 120 | H120215-3610-36S | 36 | 36 | 336 |
| H120215-1610-02S | 16 | 2 | 120 | H120215-84S | 0 | 84 | 384 |
| H120215-24S | 0 | 24 | 144 | H120215-1210-72S | 12 | 72 | 384 |
| H120215-0410-20S | 4 | 20 | 144 | H120215-2410-60S | 24 | 60 | 384 |
| H120215-0610-18S | 6 | 18 | 144 | H120215-3610-48S | 36 | 48 | 384 |
| H120215-1210-12S | 12 | 12 | 144 | H120215-96S | 0 | 96 | 434 |
| H120215-1810-06S | 18 | 6 | 144 | H120215-1210-84S | 12 | 84 | 434 |
| H120215-2410 | 24 | 0 | 144 | H120215-2410-72S | 24 | 72 | 434 |
| H120215-30S | 0 | 30 | 168 | H120215-3610-60S | 36 | 60 | 434 |
| H120215-0610-24S | 6 | 24 | 168 | H120215-4210-54S | 42 | 54 | 434 |
| H120215-1210-18S | 12 | 18 | 168 | H120215-108S | 0 | 108 | 480 |
| H120215-1810-12S | 18 | 12 | 168 | H120215-1210-96S | 12 | 96 | 480 |
| H120215-2410-06S | 24 | 6 | 168 | H120215-2410-84S | 24 | 84 | 480 |
| H120215-3010 | 30 | 0 | 168 | H120215-3610-72S | 36 | 72 | 480 |
*注目:回路はより大きい流れ、10AのN回路のために20A use.10A回路NOのための10Aの2つの回路のようなN*10Aを、並行して得るために並行して結合し、信号回路（5A） NOは標準的なプロダクト、細部についてはplsの照会Senringに基づいてカスタマイズすることができる。
H120215等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 貴金属 |
| H （良質） | 1000RPM | 150の何百万の回転 | 金合金 |
