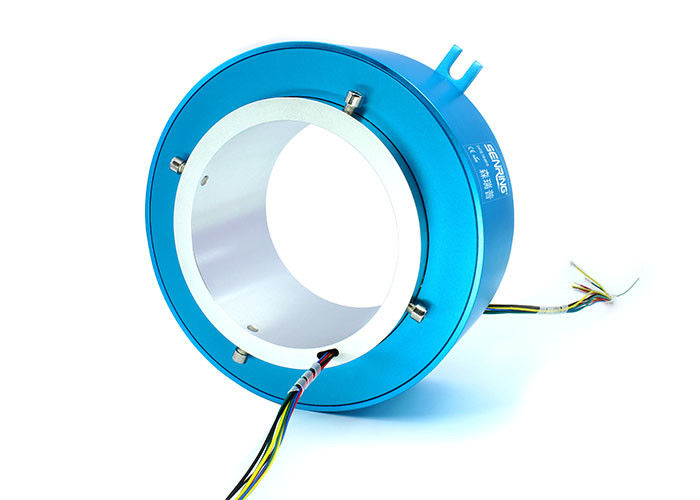

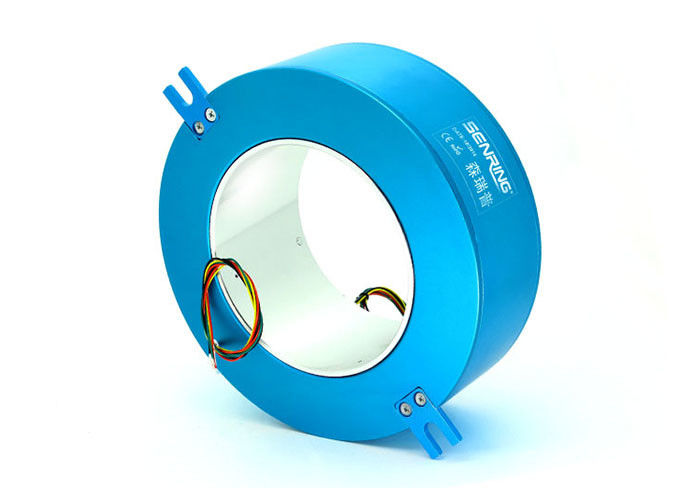

スルーホール径180mmの大口径一体構造 精密導電性スリップリング
H180298 スルーボア スリップ リングの説明
Senring H180298 シリーズの導電性スリップ リングは、貫通穴の直径が 180mm と大きく (穴の直径が 180mm 以下の回転装置に適しています)、外径が 298mm で、精密な一体構造の導電性スリップ リングです。10A電流（レート×10A）または2A信号を安定して伝送でき、ケーブル製造装置（H180298-0410など）、金属表面処理など、さまざまな制御信号を伝導または伝送するために360°回転を必要とするあらゆるデバイスで使用できます。設備（H180298-0210など）、自動化設備、工場の生産ラインなど」
応用：
ケーブル製造設備、金属表面処理設備、自動化設備、その他様々な分野。
| 機械パラメータ | |
| 働く人生 | スリップリンググレード表参照 |
| 回転速度 | スリップリンググレード表参照 |
| 作業温度。 | -30℃～80℃ |
| 作業湿度 | 0~85%RH |
| 接触材料 | スリップリンググレード表参照 |
| ハウジング材質 | アルミ合金 |
| トルク | 0.05N・m+0.02N・m/6本 |
| IPグレード | IP51 |
| 電気的パラメータ | ||
| 仕様 | 力 | 信号 |
| 電圧範囲 | 0~690VAC/VDC | 0~440VAC/VDC |
| 耐溶解性 | ≧1000MΩ/500VDC | ≧1000MΩ/500VDC |
| リード線仕様 | AWG17# 銀メッキテフロン | AWG22# 銀メッキテフロン |
| リード線長さ | 標準長さ300mm（カスタマイズ可能） | |
| 絶縁耐力 | 800VAC@50Hz、60秒 | |
| 電気ノイズ | < 0.01Ω | |
の特徴 H180298 スルーボアスリップリング
1. 最大回転速度: 150RPM、600RPM、1200RPM (オプション);
2.標準モデルは、2〜36回路の電力（0〜10A）または2〜108回路の信号（0〜5A）をサポートし、電流とチャネルをカスタマイズできます。
3.接触材料は貴金属を使用し、安定性と耐用年数を確保します。
4.信号で電力を送信することをサポートします。
5.統合された構造設計、簡単なインストール。
| モデル | 回路 | 長さ L(mm) | モデル | 回路 | 長さ L(mm) | ||
| 10A | 信号または 0-5A | 10A | 信号または 0-5A | ||||
| H180298-02S | 0 | 2 | 70 | H180298-36S | 0 | 36 | 240 |
| H180298-0210 | 2 | 0 | 70 | H180298--0610-30S | 6 | 30 | 240 |
| H180298-03S | 0 | 3 | 75 | H180298-1210-24S | 12 | 24 | 240 |
| H180298-0310 | 3 | 0 | 75 | H180298-3610 | 36 | 0 | 240 |
| H180298-06S | 0 | 6 | 90 | H180298-42S | 0 | 42 | 270 |
| H180298-0210-04S | 2 | 4 | 90 | H180298-0610-36S | 6 | 36 | 270 |
| H180298-0410-02S | 4 | 2 | 90 | H180298-1210-30S | 12 | 30 | 270 |
| H180298-0610 | 6 | 0 | 90 | H180298-4210 | 42 | 0 | 270 |
| H180298-12S | 0 | 12 | 120 | H180298-48S | 0 | 48 | 300 |
| H180298-0210-10S | 2 | 10 | 120 | H180298-0610-42S | 6 | 42 | 300 |
| H180298-0310-09S | 3 | 9 | 120 | H180298-1210-36S | 12 | 36 | 300 |
| H180298-0610-06S | 6 | 6 | 120 | H180298-1810-30S | 18 | 30 | 300 |
| H180298-0810-04S | 8 | 4 | 120 | H180298-P2410-24S | 24 | 24 | 300 |
| H180298-1010-02S | 10 | 2 | 120 | H180298-4810 | 48 | 0 | 300 |
| H180298-1210 | 12 | 0 | 120 | H180298-60S | 0 | 60 | 360 |
| H180298-18S | 0 | 18 | 150 | H180298-0610-54S | 6 | 54 | 360 |
| H180298-0210-16S | 2 | 16 | 150 | H180298-0910-51S | 9 | 51 | 360 |
| H180298-0410-14S | 4 | 14 | 150 | H180298-1210-48S | 12 | 48 | 360 |
| H180298-0610-12S | 6 | 12 | 150 | H180298-2410-36S | 24 | 36 | 360 |
| H180298-0810-10S | 8 | 10 | 150 | H180298-72S | 0 | 72 | 420 |
| H180298-1010-08S | 10 | 8 | 150 | H180298-1210-60S | 12 | 60 | 420 |
| H180298-1210-06S | 12 | 6 | 150 | H180298-2410-48S | 24 | 48 | 420 |
| H180298-1410-04S | 14 | 4 | 150 | H180298-3610-36S | 36 | 36 | 420 |
| H180298-1610-02S | 16 | 2 | 150 | H180298-84S | 0 | 84 | 480 |
| H180298-24S | 0 | 24 | 180 | H180298-1210-72S | 12 | 72 | 480 |
| H180298-0410-20S | 4 | 20 | 180 | H180298-2410-60S | 24 | 60 | 480 |
| H180298-0610-18S | 6 | 18 | 180 | H180298-3610-48S | 36 | 48 | 480 |
| H180298-1210-12S | 12 | 12 | 180 | H180298-96S | 0 | 96 | 540 |
| H180298-1810-06S | 18 | 6 | 180 | H180298-1210-84S | 12 | 84 | 540 |
| H180298-2410 | 24 | 0 | 180 | H180298-2410-72S | 24 | 72 | 540 |
| H180298-30S | 0 | 30 | 210 | H180298-3610-60S | 36 | 60 | 540 |
| H180298-0610-24S | 6 | 24 | 210 | H180298-4210-54S | 42 | 54 | 540 |
| H180298-1210-18S | 12 | 18 | 210 | H180298-108S | 0 | 108 | 600 |
| H180298-1810-12S | 18 | 12 | 210 | H180298-1210-96S | 12 | 96 | 600 |
| H180298-2410-06S | 24 | 6 | 210 | H180298-2410-84S | 24 | 84 | 600 |
| H180298-3010 | 30 | 0 | 210 | H180298-3610-72S | 36 | 72 | 600 |
* 備考: 回路はより大きな電流のために並列に組み合わせることができます, 10A の N 回路は N*10A を得るために, 20A の使用のために並列に 10A の 2 つの回路など.10A 回路番号と信号回路 (5A) 番号はカスタマイズすることができます.標準製品に基づいて、詳細についてはSenringにお問い合わせください。
H180298 グレード表
| グレードコード | 最高回転速度 | 働く人生 | 接触材料 |
| C(スタンダード) | 250RPM | 2000万回転 | 貴金属 |
| D(工業用) | 600RPM | 8000万回転 | 貴金属 |
| H(高品質) | 1000RPM | 1億5000万回転 | 金合金 |
一体型構造で貫通穴径180mmの精密導電性スリップリングは、通常、内側と外側の2つの回転部品で構成される高精度回転インターフェースデバイスです。導電リングとブラシシステムを使用して、さまざまな信号と電力を送信できます。その統合された構造設計により、安定性と耐久性が向上し、高速回転や重負荷のアプリケーションに耐えることができます。また、高精度な加工により、長期安定した性能と信頼性を確保し、高性能な導電性スリップ リングを必要とするさまざまな用途に適しています。
