起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
H250396
私達に連絡しなさい

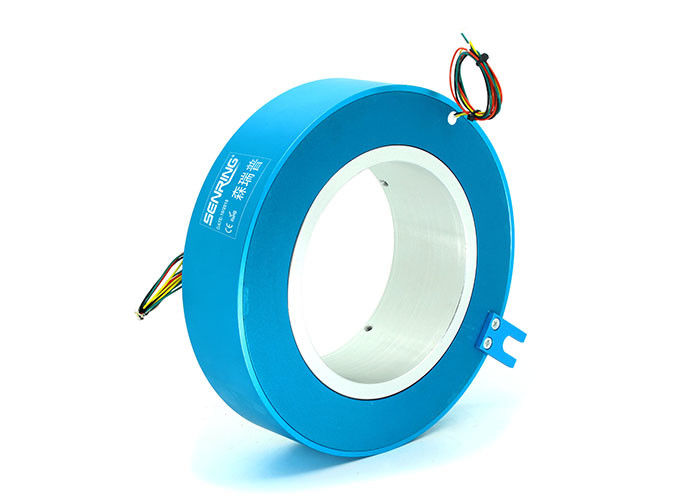

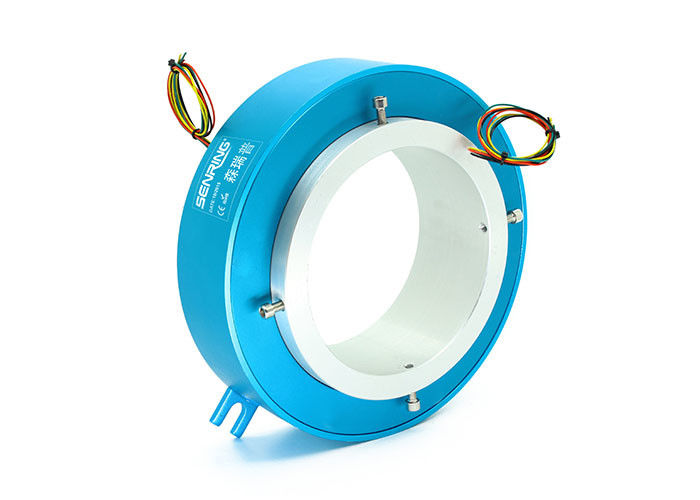

穴のスリップ リング穴のサイズ250mm OD 396mmによる空シャフト
退屈させたスリップ リングを通したH250396の記述
Senring H250396シリーズによ穴の伝導性のスリップ リングに250mmのによ穴の直径（穴径≤250mmが付いているあらゆる回転装置のために）および396mmの外の直径がある。H250396シリーズは固定して現在の10A （*10Aによって増加されて）または2A信号を送信できる必要な構造が付いている精密伝導性のスリップ リングである。それはワイヤーおよびケーブルの機械類（ケーブル巻き枠のような）、海洋工学装置（H250396-06SFSのような）、および360°回転が電気を行なうか、またはさまざまな制御信号を送信するように要求する装置で使用することができる。
退屈させたスリップ リングを通したH250396の特徴
1.最高の回転速度:150RPM、600RPM、1200RPM （任意）;
2. 標準モデルは2~48の回路力（0~10A）を支えるまたは2~108の回路信号（0~5A）、流れおよびチャネルはカスタマイズすることができる;
3. 接触のmaterilは貴金属を使用したり、stablityおよびワーキング・ライフを保障する;
4. 統合された構造の設計、容易な取付け。
適用:
ワイヤーおよびケーブルの機械類、ケーブル巻き枠、海洋工学装置および他のいろいろな分野。
| Mechanicall変数 | |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | ALの合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線Spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準的な長さ300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 800VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |

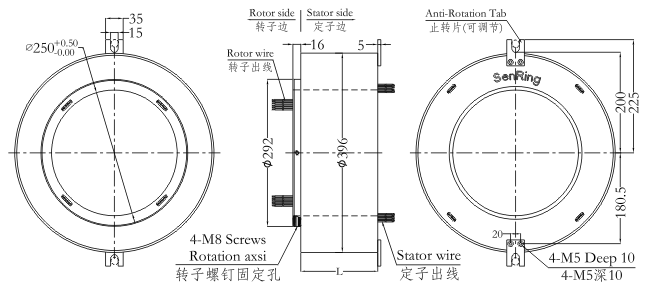

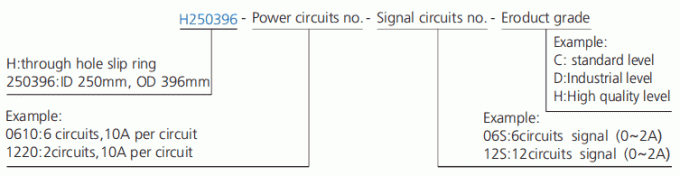

| モデル | 回路 | 長さL （mm） | モデル | 回路 | 長さL （mm） | ||
| 10A | 信号か0-5A | 10A | 信号か0-5A | ||||
| H250396-02S | 0 | 2 | 88 | H250396-36S | 0 | 36 | 258 |
| H250396-0210 | 2 | 0 | 88 | H250396--0610-30S | 6 | 30 | 258 |
| H250396-03S | 0 | 3 | 93 | H250396-1210-24S | 12 | 24 | 258 |
| H250396-0310 | 3 | 0 | 93 | H250396-3610 | 36 | 0 | 258 |
| H250396-06S | 0 | 6 | 108 | H250396-42S | 0 | 42 | 288 |
| H250396-0210-04S | 2 | 4 | 108 | H250396-0610-36S | 6 | 36 | 288 |
| H250396-0410-02S | 4 | 2 | 108 | H250396-1210-30S | 12 | 30 | 288 |
| H250396-0610 | 6 | 0 | 108 | H250396-4210 | 42 | 0 | 288 |
| H250396-12S | 0 | 12 | 138 | H250396-48S | 0 | 48 | 318 |
| H250396-0210-10S | 2 | 10 | 138 | H250396-0610-42S | 6 | 42 | 318 |
| H250396-0310-09S | 3 | 9 | 138 | H250396-1210-36S | 12 | 36 | 318 |
| H250396-0610-06S | 6 | 6 | 138 | H250396-1810-30S | 18 | 30 | 318 |
| H250396-0810-04S | 8 | 4 | 138 | H250396-P2410-24S | 24 | 24 | 318 |
| H250396-1010-02S | 10 | 2 | 138 | H250396-4810 | 48 | 0 | 318 |
| H250396-1210 | 12 | 0 | 138 | H250396-60S | 0 | 60 | 378 |
| H250396-18S | 0 | 18 | 168 | H250396-0610-54S | 6 | 54 | 378 |
| H250396-0210-16S | 2 | 16 | 168 | H250396-0910-51S | 9 | 51 | 378 |
| H250396-0410-14S | 4 | 14 | 168 | H250396-1210-48S | 12 | 48 | 378 |
| H250396-0610-12S | 6 | 12 | 168 | H250396-2410-36S | 24 | 36 | 378 |
| H250396-0810-10S | 8 | 10 | 168 | H250396-72S | 0 | 72 | 438 |
| H250396-1010-08S | 10 | 8 | 168 | H250396-1210-60S | 12 | 60 | 438 |
| H250396-1210-06S | 12 | 6 | 168 | H250396-2410-48S | 24 | 48 | 438 |
| H250396-1410-04S | 14 | 4 | 168 | H250396-3610-36S | 36 | 36 | 438 |
| H250396-1610-02S | 16 | 2 | 168 | H250396-84S | 0 | 84 | 498 |
| H250396-24S | 0 | 24 | 198 | H250396-1210-72S | 12 | 72 | 498 |
| H250396-0410-20S | 4 | 20 | 198 | H250396-2410-60S | 24 | 60 | 498 |
| H250396-0610-18S | 6 | 18 | 198 | H250396-3610-48S | 36 | 48 | 498 |
| H250396-1210-12S | 12 | 12 | 198 | H250396-96S | 0 | 96 | 558 |
| H250396-1810-06S | 18 | 6 | 198 | H250396-1210-84S | 12 | 84 | 558 |
| H250396-2410 | 24 | 0 | 198 | H250396-2410-72S | 24 | 72 | 558 |
| H250396-30S | 0 | 30 | 228 | H250396-3610-60S | 36 | 60 | 558 |
| H250396-0610-24S | 6 | 24 | 228 | H250396-4210-54S | 42 | 54 | 558 |
| H250396-1210-18S | 12 | 18 | 228 | H250396-108S | 0 | 108 | 618 |
| H250396-1810-12S | 18 | 12 | 228 | H250396-1210-96S | 12 | 96 | 618 |
| H250396-2410-06S | 24 | 6 | 228 | H250396-2410-84S | 24 | 84 | 618 |
| H250396-3010 | 30 | 0 | 228 | H250396-3610-72S | 36 | 72 | 618 |
*注目:回路はより大きい流れ、10AのN回路のために20A use.10A回路NOのための10Aの2つの回路のようなN*10Aを、並行して得るために並行して結合し、信号回路（5A） NOは標準的なプロダクト、細部についてはplsの照会Senringに基づいてカスタマイズすることができる。
H250396等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 貴金属 |
| H （良質） | 1000RPM | 150の何百万の回転 | 金合金 |
