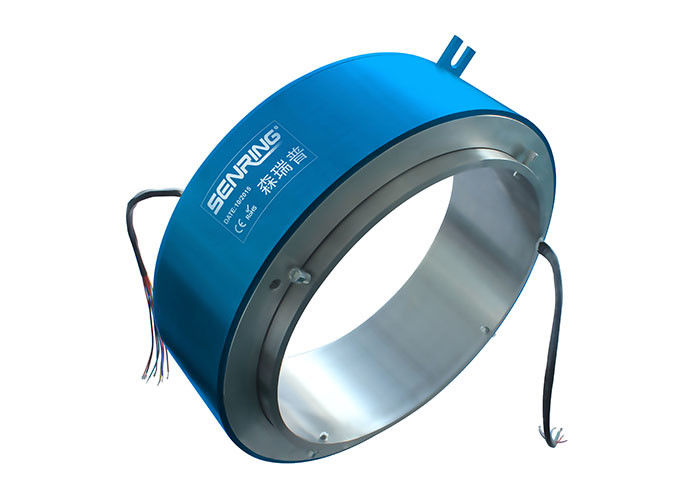

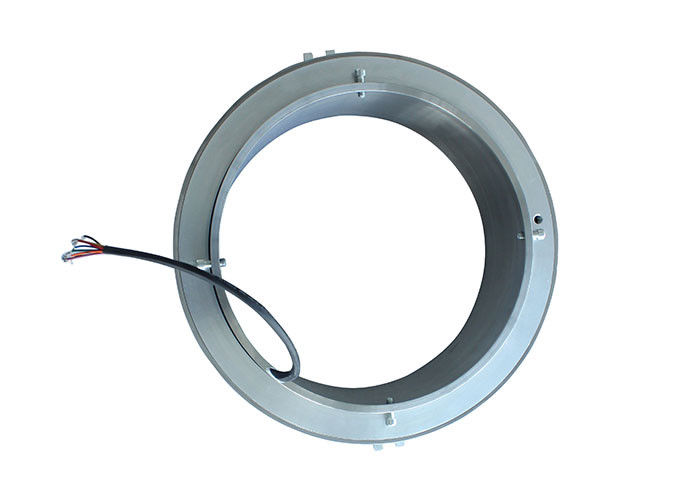

穴のスリップ リング穴のサイズ300mm OD 430mmによって大型
退屈させたスリップ リングを通したH300430の記述
Senring H300430シリーズによ穴の伝導性のスリップ リングに300mmのによ穴の直径（穴径≤300mmが付いているあらゆる回転装置のために）および430mmの外の直径がある。H300430シリーズは固定して現在の10A （*10Aによって増加されて）または2A信号を送信できる必要な構造が付いている精密伝導性のスリップ リングである。それは溶接装置（回転式自動溶接機械、溶接ロボット）、水切断のロボットおよび360°回転が電気を行なうか、またはさまざまな制御信号を送信するように要求する装置で使用することができる。
退屈させたスリップ リングを通したH300430の特徴
1. それは高度の極端に低い摩擦の信頼できる接触を保障するために貴金属の集りのブラシの分岐接触を採用する;
2. それは固定して多数の標準規格およびカスタマイズ可能な選択の現在/信号の1~108のチャネルを、送信できる;
3. それはビデオ、データおよび他の信号の伝達を混合できる;
4. それは信号および力の混合された伝達を支える;
5. それは取付け易い統合された構造の設計を採用する。
適用分野
オートメーション装置、溶接ロボット、水切断のロボット、回転式自動溶接機械および他のいろいろな分野。
| Mechanicall変数 | |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | ALの合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線Spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準的な長さ300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 800VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |

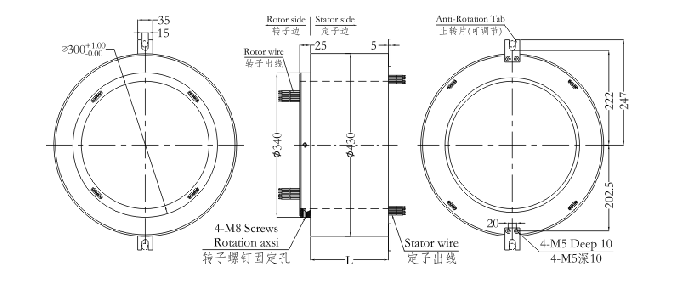

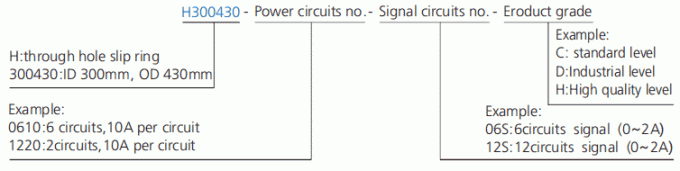

| モデル | 回路 | 長さL （mm） | モデル | 回路 | 長さL （mm） | ||
| 10A | 信号か0-5A | 10A | 信号か0-5A | ||||
| H300430-02S | 0 | 2 | 88 | H300430-36S | 0 | 36 | 258 |
| H300430-0210 | 2 | 0 | 88 | H300430--0610-30S | 6 | 30 | 258 |
| H300430-03S | 0 | 3 | 93 | H300430-1210-24S | 12 | 24 | 258 |
| H300430-0310 | 3 | 0 | 93 | H300430-3610 | 36 | 0 | 258 |
| H300430-06S | 0 | 6 | 108 | H300430-42S | 0 | 42 | 288 |
| H300430-0210-04S | 2 | 4 | 108 | H300430-0610-36S | 6 | 36 | 288 |
| H300430-0410-02S | 4 | 2 | 108 | H300430-1210-30S | 12 | 30 | 288 |
| H300430-0610 | 6 | 0 | 108 | H300430-4210 | 42 | 0 | 288 |
| H300430-12S | 0 | 12 | 138 | H300430-48S | 0 | 48 | 318 |
| H300430-0210-10S | 2 | 10 | 138 | H300430-0610-42S | 6 | 42 | 318 |
| H300430-0310-09S | 3 | 9 | 138 | H300430-1210-36S | 12 | 36 | 318 |
| H300430-0610-06S | 6 | 6 | 138 | H300430-1810-30S | 18 | 30 | 318 |
| H300430-0810-04S | 8 | 4 | 138 | H300430-P2410-24S | 24 | 24 | 318 |
| H300430-1010-02S | 10 | 2 | 138 | H300430-4810 | 48 | 0 | 318 |
| H300430-1210 | 12 | 0 | 138 | H300430-60S | 0 | 60 | 378 |
| H300430-18S | 0 | 18 | 168 | H300430-0610-54S | 6 | 54 | 378 |
| H300430-0210-16S | 2 | 16 | 168 | H300430-0910-51S | 9 | 51 | 378 |
| H300430-0410-14S | 4 | 14 | 168 | H300430-1210-48S | 12 | 48 | 378 |
| H300430-0610-12S | 6 | 12 | 168 | H300430-2410-36S | 24 | 36 | 378 |
| H300430-0810-10S | 8 | 10 | 168 | H300430-72S | 0 | 72 | 438 |
| H300430-1010-08S | 10 | 8 | 168 | H300430-1210-60S | 12 | 60 | 438 |
| H300430-1210-06S | 12 | 6 | 168 | H300430-2410-48S | 24 | 48 | 438 |
| H300430-1410-04S | 14 | 4 | 168 | H300430-3610-36S | 36 | 36 | 438 |
| H300430-1610-02S | 16 | 2 | 168 | H300430-84S | 0 | 84 | 498 |
| H300430-24S | 0 | 24 | 198 | H300430-1210-72S | 12 | 72 | 498 |
| H300430-0410-20S | 4 | 20 | 198 | H300430-2410-60S | 24 | 60 | 498 |
| H300430-0610-18S | 6 | 18 | 198 | H300430-3610-48S | 36 | 48 | 498 |
| H300430-1210-12S | 12 | 12 | 198 | H300430-96S | 0 | 96 | 558 |
| H300430-1810-06S | 18 | 6 | 198 | H300430-1210-84S | 12 | 84 | 558 |
| H300430-2410 | 24 | 0 | 198 | H300430-2410-72S | 24 | 72 | 558 |
| H300430-30S | 0 | 30 | 228 | H300430-3610-60S | 36 | 60 | 558 |
| H300430-0610-24S | 6 | 24 | 228 | H300430-4210-54S | 42 | 54 | 558 |
| H300430-1210-18S | 12 | 18 | 228 | H300430-108S | 0 | 108 | 618 |
| H300430-1810-12S | 18 | 12 | 228 | H300430-1210-96S | 12 | 96 | 618 |
| H300430-2410-06S | 24 | 6 | 228 | H300430-2410-84S | 24 | 84 | 618 |
| H300430-3010 | 30 | 0 | 228 | H300430-3610-72S | 36 | 72 | 618 |
*注目:回路はより大きい流れ、10AのN回路のために20A use.10A回路NOのための10Aの2つの回路のようなN*10Aを、並行して得るために並行して結合し、信号回路（5A） NOは標準的なプロダクト、細部についてはplsの照会Senringに基づいてカスタマイズすることができる。
h300430等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 貴金属 |
| H （良質） | 1000RPM | 150の何百万の回転 | 金合金 |
