起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
O022-08
私達に連絡しなさい

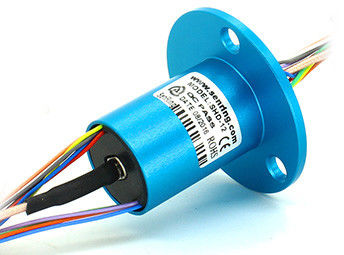

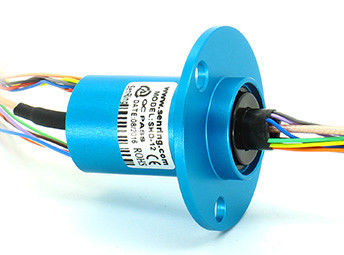

HD-SDI 1080P HDのスリップ リング1チャネル1080P HD+8回路（0~2A）信号
o022-08 HD-SDIのスリップ リングの記述
米国を採用することは部品を輸入し、8つの回路信号を送信するために高周波信号処理の技術、1080P HDを（下方への互換性）、結合することができる信号を送る送信するために使用される1チャネルDC~3GHzの高速データは。
o022-08 HD-SDIのスリップ リングの利点:
安定した伝達
o022-08 HD-SDIのスリップ リングの特徴
1.サポートDC~3GHzは、馬小屋1080P HDのvedio信号を送信できる;
2. 、フランジと固体;
3. 送信する1~48の回路力流れおよび信号を結合することができる;
4. 米国の軍の表面処理、堅い金張りの処置を、低い電気騒音および長いワーキング・ライフを確かめるために採用しなさい;
5. 典型的な適用:通信保全監査（HDのカメラ）、マイクロウェーブ アンテナ、wifiのアンテナ、等。

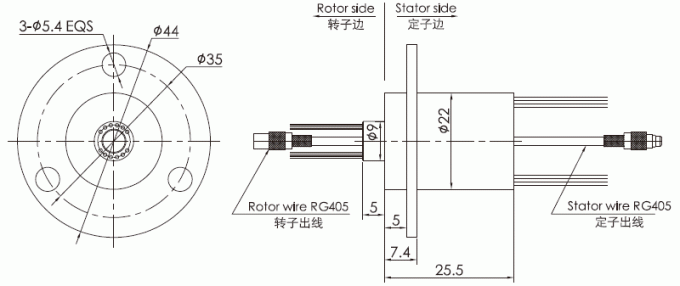

o022-08 HD-SDIのスリップ リングのデッサン
| 頻度率 | DC3GHz |
| 挿入損失の変動 | +/-0.05dB |
| 指定 | RG405 |
| VSWR | ≤1.3 |
| インピーダンス | 50Ω |
| 機械データ | |
| spec | データ |
| ワーキング・ライフ | refのための10millions （労働条件によって決まる） |
| 回転速度 | 絶えず250RPM |
| 働く臨時雇用者。 | -30℃∼80℃ |
| 仕事の湿気 | 0∼85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| トルク | s0.1N.m;+0.03N.m/6回路 |
| 挿入損失 | 最高0.65dB/1GHz |
| リターン・ロス | 最高-18 dB/1GHz |
| 最高速度 | 50RPM |
| VSWRの変動 | +/-0.05 |
| 様式 | BNC/F （選択） |
| 電気データ | |
| spec | データ |
| 電圧範囲 | 0∼440VAC/VDC |
| 絶縁抵抗 | ≥1000MΩ/500VDC |
| 導線spec。 | AWG26#はテフロンを銀めっきした |
| 導線の長さ | 標準250mm （カスタマイズすることができる） |
| 絶縁耐力 | 500VAC@50Hz、60s |
| 電気騒音 | < 0=""> |
| 電気騒音 | < 10m=""> |
| セリウムの証明書 | はい |
| 材料の収容 | アルミ合金 |
| 材料 | 迎合的なRoHS |
FAQ:
1。 スリップ リングは何であるか。
スリップ リングは静止したのからの回転構造に力そして電気的信号の伝達を可能にする電気機械装置である。スリップ リングは力か信号を送信している間回転を要求するあらゆるエレクトロメカニカル・システムで使用することができる。それは機械性能を改善し、システム操作を簡単にし、移動可能な接合箇所からぶら下がる損傷傾向があるワイヤーを除去できる。
2. 私達は何をするか。
私達は成長、設計、製造のに良質のsliprings焦点を合わせ、回転システムのためのさまざまな解決を提供する。
3. 私はいかにスリップ リングを選ぶか。
スリップ リング解決の適切な選択は回路ごとの総回路を含むあなたの適用のオペレーティング パラメータについての細部を、電圧およびamps、規定回転数および土台のタイプ要求する。あなたの調査を始める適切な場所は私達の標準的なスリップ リングとある。注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたら、始まるために私達に連絡しなさい。
4. 注文のスリップ リングを提供するか。
注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたらはい、始まるために私達に連絡しなさい。私達のエンジニアはあなたの必要性のための完全な解決を都合する。
