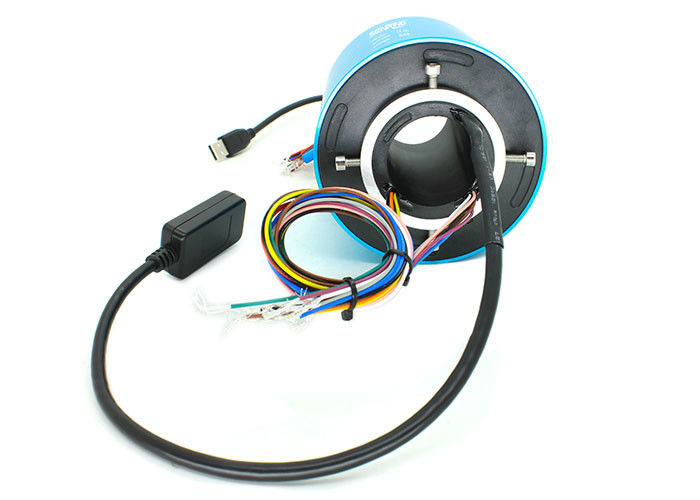

USB2.0信号のスリップ リング1チャネルUSB2.0ワイヤー+1~72回路力/信号
UH50119-01シリーズ スリップ リングの記述
SENRINGSenRing UH50119-01シリーズ4チャネルUSBのロータリージョイントは、回る360°が馬小屋に送信するUSB信号の1~38の回路の力/信号、またIEEE1394およびさまざま結合することができるとき4チャネルUSB2.0信号を送信できる。UH50119-01シリーズ4チャネル
UH50119-01シリーズ スリップ リングの特徴
1.標準的なUSBのオス型またはメス型 コネクタ、カスタマイズすることができる;
2. 馬小屋は4チャネルUSB2.0信号を送信できる;
3. 1~38の回路力/信号を送信するために結合することができる;
4. 穴のサイズ50mm、OD 120mm;
5. IEEE1394、イーサネット、USB2.0、等の力そしてさまざまな信号を送信するために結合することができる。
6. 力および油圧/pneumaic回転式連合を使用するために結合することができる;

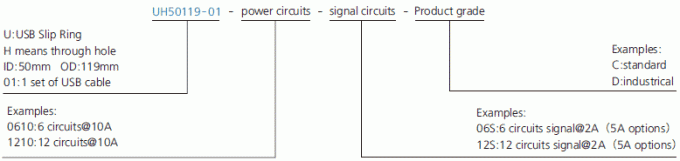

部品番号の記述
UH50119-01シリーズ スリップ リングのデッサン
標準モデル リスト
| モデル | 力/信号回路いいえ。 | USBチャネルいいえ。 | |||
| 信号（2A） | 力（5A） | 力（10A） | USB2.0 | USB3.0 | |
| UH50119-01-02S | 2 | 0 | 0 | 1 | 52 |
| UH50119-01-0210 | 0 | 2 | 0 | 1 | 52 |
| UH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| UH50119-01-08S | 8 | 0 | 0 | 1 | 76 |
| UH50119-01-0810 | 0 | 8 | 0 | 1 | 76 |
| UH50119-01-0210-06S | 6 | 2 | 0 | 1 | 76 |
| UH50119-01-0410-04S | 4 | 4 | 0 | 1 | 76 |
| UH50119-01-14S | 14 | 0 | 0 | 1 | 100 |
| UH50119-01-1410 | 0 | 14 | 0 | 1 | 100 |
| UH50119-01-0410-10S | 10 | 4 | 0 | 1 | 100 |
| UH50119-01-0810-06S | 6 | 8 | 0 | 1 | 100 |
| UH50119-01-20S | 20 | 0 | 0 | 1 | 124 |
| UH50119-01-2010 | 0 | 20 | 0 | 1 | 124 |
| UH50119-01-26S | 26 | 0 | 0 | 1 | 148 |
| UH50119-01-38S | 38 | 0 | 0 | 1 | 196 |
| USBケーブル | 1チャネルUSB2.0 | |
| BER （ビット間違い率） | 10E-11 | |
| 機械データ | ||
| spec | データ | |
| ワーキング・ライフ | SenRingのスリップ リングはテーブルを等級別にする | |
| 回転速度 | 150RPM | |
| 働く臨時雇用者。 | -30℃∼80℃ | |
| 仕事の湿気 | 0∼85% RH | |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい | |
| 材料の収容 | アルミ合金 | |
| セリウムの証明書 | はい | |
| 材料 | RoHSの証明書 | |
| コネクター | 男性USB 2.0 （女性の任意） | |
| 挿入損失 | ≤2db | |
| 電気データ | ||
| spec | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 絶縁抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準300mm （カスタマイズすることができる） |
|
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| トルク | 0.1N.m;+0.03N.m/6回路 | |
uh50119-01等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C:標準 | 400RPM | 20の何百万 | 貴金属 |
| D:industrical | 800RPM | 60の何百万 |
金金
|
FAQ:
1. 私達は何をするか。
私達は成長、設計、製造のに良質のsliprings焦点を合わせ、回転システムのためのさまざまな解決を提供する。
2. 私はいかにスリップ リングを選ぶか。
スリップ リング解決の適切な選択は回路ごとの総回路を含むあなたの適用のオペレーティング パラメータについての細部を、電圧およびamps、規定回転数および土台のタイプ要求する。あなたの調査を始める適切な場所は私達の標準的なスリップ リングとある。注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたら、始まるために私達に連絡しなさい。
3. 注文のスリップ リングを提供するか。
注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたらはい、始まるために私達に連絡しなさい。私達のエンジニアはあなたの必要性のための完全な解決を都合する。
