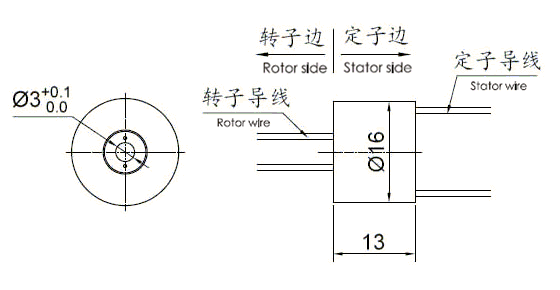

デッサン

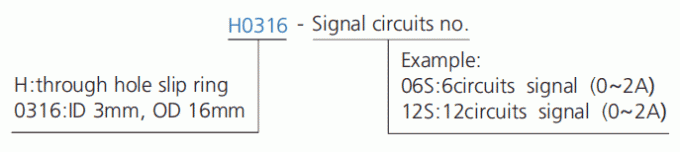

標準モデル リスト
| モデル | 回路（信号か0-2A） | 長さL （mm） |
| H0316-02S | 2 | 13.3 |
| H0316-03S | 3 | 21 |
| H0316-04S | 4 | 21 |
| H0316-06S | 6 | 21 |
| H0316-08S | 8 | 21 |
*注目:回路はより大きい流れ、2AのN回路のために4A使用のための2Aの2つの回路のようなN*2Aを、並行して得るために並行して結合することができる。
H0316シリーズ スリップ リングの技術仕様
| Mechanicall変数 | |
| ワーキング・ライフ | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | ALの合金 |
| トルク | 0.05N.m+0.02N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~240VAC/VDC | 0~240VAC/VDC |
| 絶縁抵抗 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 導線Spec。 | AWG28#はテフロンを銀めっきした | AWG28#はテフロンを銀めっきした |
| 導線の長さ | 標準的な長さ300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 |
< 0=""> |
|
H0316等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C （標準） | 250RPM | 20の何百万の回転 | 貴金属 |
| D （Industrical） | 600RPM | 80の何百万の回転 | 貴金属 |
| H （良質） | 1000RPM | 150の何百万の回転 | 金合金 |
