起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
3002012
私達に連絡しなさい
2 パネウマティックと通路電動回転ユニオンサポート 混合電源と信号の送信

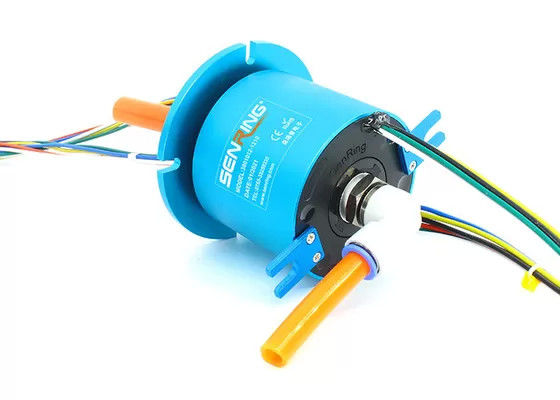

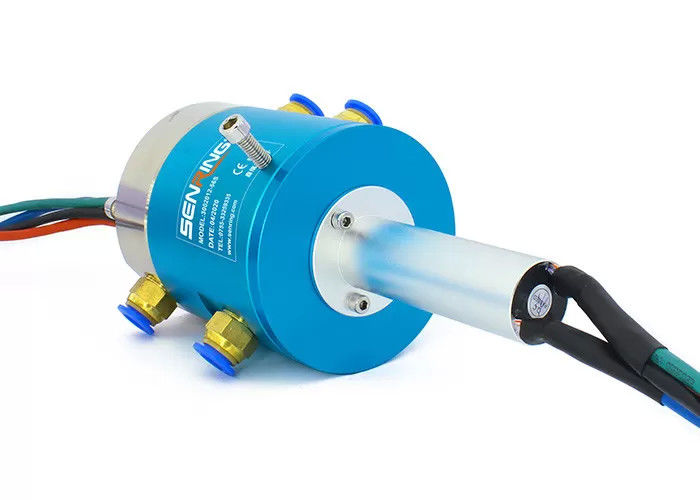

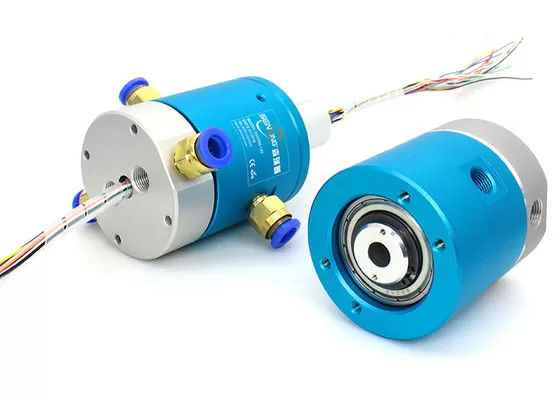

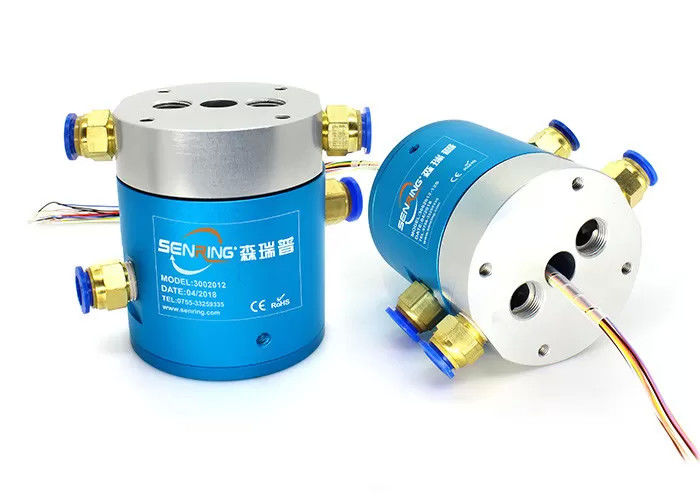

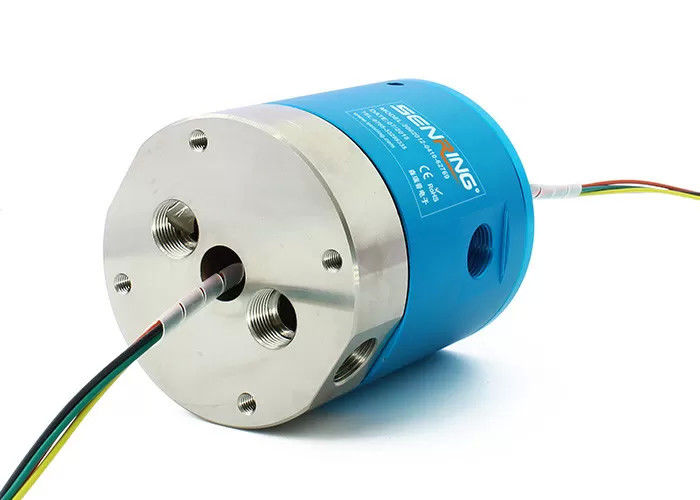

3002012 パネウマティック・ローータリー・ユニオン
SenRing 3002シリーズの 2チャネル式気圧スリップリングは 2チャネル式気圧と電気のハイブリッドスリップリングで 360度回転して 2チャネルを圧縮空気,蒸気,真空および他のガス媒体. 4mm,6mm,8mm,10mm,および12mmを含む様々なサイズの空気パイプをサポートします. 3002シリーズの空気と電気ハイブリッドスリップリングは,ガスだけでなく,2Aから800Aまでの様々な電流を混ぜて送りますサイズが小さく,軽量で,トルクが小さく,複数のガスチャネルが互いに干渉しないという利点があります.
3002012 パネウマティック・ローータリー・ユニオンの特徴
1. USB,HDMI,1000Mイーサネット,VGA,DVI,同軸RF (高周波),サーボモーター信号,産業バススリップリングなど,混合電力と信号を送信するサポート;
2. 360° 圧縮空気,蒸気,真空,負圧,正圧...を伝達する
3圧力の最大程度:1Mpa (真空: -1.5kPa,より高い圧力はカスタマイズできます);
410~12mmのパイプのためのサポート 2 G3/8"ポート;
3002012 パネウマティック・ローータリー・ユニオンの技術規格
| 経路 (ガス) | 2段目 |
| パイプサイズ | 10~12mmパイプ,G3/8"ポート |
| メカニカルデータ | |
| スピック | データ |
| 労働生活 | 労働条件によって異なります) |
| マックス 動作速度 | 250RPM連続で 1000RPM間歇的に |
| 派遣社員 | -30°C~80°C |
| 作業湿度 | 0~85% RH |
| マテリアと連絡 | 宝石 |
| 住宅用材料 | アルミ合金 |
| IPグレード | IP51 |
| マックス 操作 圧力 |
陽圧 1Mpa 真空 -90kPa | |
| トルク | <0.2N.m | |
| 電気データ | ||
| スピック | データ | |
| パワー | シグナル | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| 断熱耐性 | < 500MΩ/300VDC | < 500MΩ/300VDC |
| 鉛ワイヤの仕様 | AWG17# シルバー付テフロン線 | AWG22# シルバー付テフロン線 |
| 鉛線の長さ | 標準250mm (カスタマイズすることができます) | |
| 断熱耐性 | 500VAC@50Hz,6s | |
| 電気騒音 | <0.01Ω | |
部品番号
図面
標準モデルリスト
| モデル | 経路 (ガス) | ポートサイズ | パイプサイズ |
| 3002012 | 2段目 | G3/8" | 10~12mm |
| モデル | 経路 (ガス) | ポートサイズ | パイプサイズ | シグナル回路 (2A) | 長さ L (mm) |
| 3002012-06S | 2段目 | G3/8" | 10~12mm | 6 | 14 |
| 3002012-12S | 2段目 | G3/8" | 10~12mm | 12 | 21 |
| 3002012-24S | 2段目 | G3/8" | 10~12mm | 24 | 35 |
| 3002012-36S | 2段目 | G3/8" | 10~12mm | 36 | 52.3 |
| 3002012-56S | 2段目 | G3/8" | 10~12mm | 56 | 82 |
図面
標準モデルリスト
| モデル | 経路 (ガス) | ポートサイズ | パイプサイズ | 電源回路 (※10A) | シグナル回路 (2A) | 長さ L (mm) |
| 3002012-06S | 2 パッセージ | G3/8" | 10~12mm | 0 | 6 | 48 |
| 3002012-0610 | 2 パッセージ | G3/8" | 10~12mm | 6 | 0 | 48 |
| 3002012-12S | 2 パッセージ | G3/8" | 10~12mm | 0 | 12 | 72 |
| 3002012-0610-06S | 2 パッセージ | G3/8" | 10~12mm | 6 | 6 | 72 |
| 3002012-1210 | 2 パッセージ | G3/8" | 10~12mm | 12 | 0 | 72 |
| 3002012-0610-12S | 2 パッセージ | G3/8" | 10~12mm | 6 | 12 | 96 |
| 3002012-1210-06S | 2 パッセージ | G3/8" | 10~12mm | 12 | 6 | 96 |
| 3002012-18S | 2 パッセージ | G3/8" | 10~12mm | 0 | 18 | 96 |
| 3002012年〜1810年 | 2 パッセージ | G3/8" | 10~12mm | 18 | 0 | 96 |
| 3002012-0610-18S | 2 パッセージ | G3/8" | 10~12mm | 6 | 18 | 120 |
| 3002012-24S | 2 パッセージ | G3/8" | 10~12mm | 0 | 24 | 120 |
| 3002012-2410 | 2 パッセージ | G3/8" | 10~12mm | 24 | 0 | 120 |
| 3002012-36S | 2 パッセージ | G3/8" | 10~12mm | 0 | 36 | 168 |
| 3002012-1210-24S | 2 パッセージ | G3/8" | 10~12mm | 12 | 24 | 168 |
| 3002012-3610 | 2 パッセージ | G3/8" | 10~12mm | 36 | 0 | 168 |
| 3002012-48S | 2 パッセージ | G3/8" | 10~12mm | 0 | 48 | 216 |
| 3002012-1210-36S | 2 パッセージ | G3/8" | 10~12mm | 12 | 36 | 216 |
| 3002012-4810 | 2 パッセージ | G3/8" | 10~12mm | 48 | 0 | 216 |
| 3002012-60S | 2 パッセージ | G3/8" | 10~12mm | 0 | 60 | 264 |
| 3002012-1210-48S | 2 パッセージ | G3/8" | 10~12mm | 12 | 48 | 264 |
| 3002012-72S | 2 パッセージ | G3/8" | 10~12mm | 0 | 72 | 312 |
| 3002012-2410-48S | 2 パッセージ | G3/8" | 10~12mm | 24 | 48 | 312 |
| 3002012-84S | 2 パッセージ | G3/8" | 10~12mm | 0 | 84 | 360° |
| 3002012-2410-60S | 2 パッセージ | G3/8" | 10~12mm | 20 | 60 | 360° |
| 3002012-96S | 2 パッセージ | G3/8" | 10~12mm | 0 | 96 | 408 |
| 3002012-108S | 2 パッセージ | G3/8" | 10~12mm | 0 | 108 | 456 |
| 3002012-120S | 2 パッセージ | G3/8" | 10~12mm | 0 | 120 | 504 |
