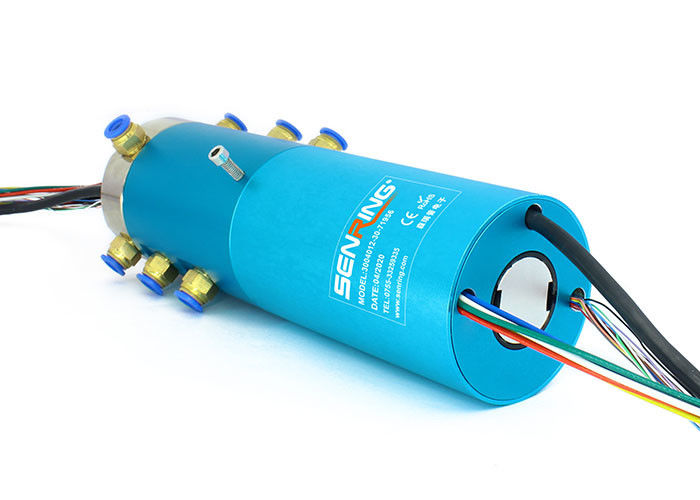

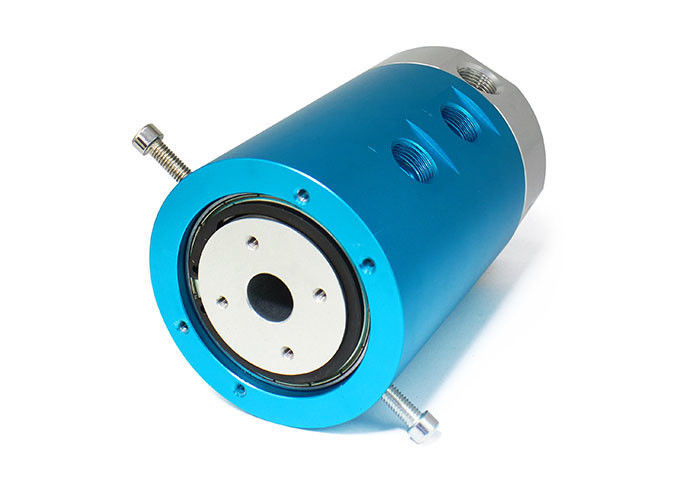

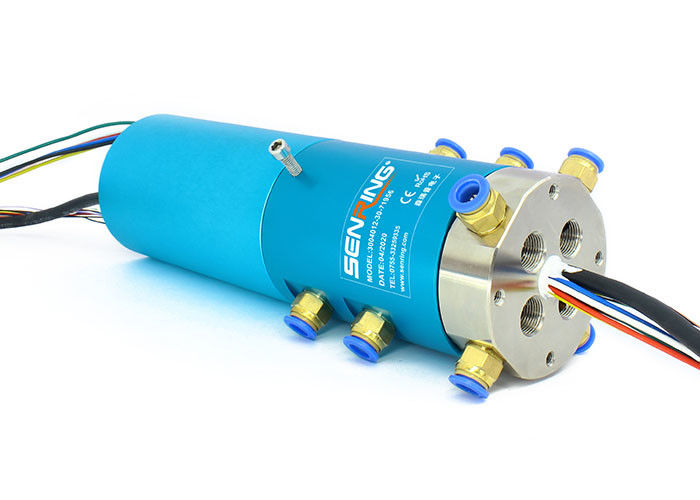

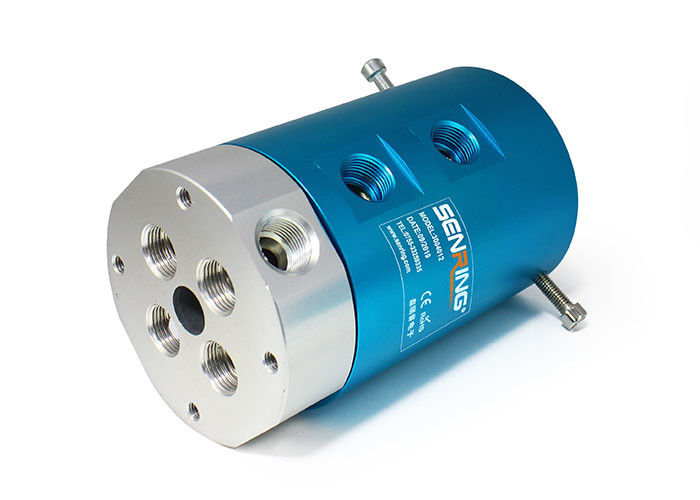

G3/8 4道の空気および電気回転式連合6~56回路
3004012空気の回転式連合の記述
SenRingは3004のシリーズ空気のロータリージョイント圧縮空気、蒸気、真空および他のガス媒体の2つのチャネルを送信するために360度を回すことができる4チャネルの回転式空気の接合箇所である。それは4mm、6mm、8mm、10mm、および12mmの直径が付いているさまざまなガス管を支える。3004のシリーズ ガスのロータリージョイントはだけでなく、ガス2A及ぶさまざまな流れのまた混合された伝達をから800Aに送信できる。それに小型、軽量、小さいトルクおよび互いに干渉しない多数のガス チャネルの利点がある。
3004012空気の回転式連合の特徴
1. 17mmの中央開きが付いている10-12mmの空気管を支える4チャンネルの回転式空気管接合箇所;
2. それは電源ライン、信号ライン、イーサネット、USB、産業バス、管理線、電磁弁、誘導ライン、等を混合できる;
3. 渡ることができる媒体は圧縮空気、水素、窒素、化学混合されたガス、蒸気、冷水、熱湯、ホット オイル、石油、硫酸、飲料、等を含んでいる。
3004012空気の回転式連合の技術仕様
| 道（ガス） | 4本の道 |
| 管のサイズ | 10~12mmの管、G3/8」港 |
| 機械データ | |
| spec. | データ |
| ワーキング・ライフ | refのための20millions （労働条件によって決まる） |
| 最高。規定回転数 | 絶えず250RPM、断続的の1000RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触Materia | 貴金属 |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 最高。作動 圧力 |
肯定的な圧力1Mpaの真空-90kPa | |
| トルク | <0> | |
| 電気データ | ||
| spec. | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | <500m> | <500m> |
| 導線spec。 | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準250mm （カスタマイズすることができる） | |
| Insolutionの抵抗 | 500VAC@50Hz、6s | |
| 電気騒音 | <0> | |

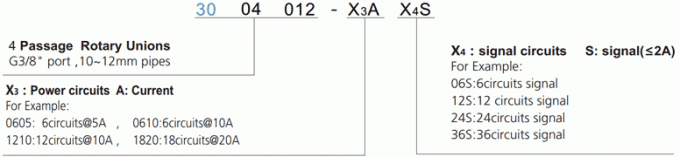

部品番号の記述

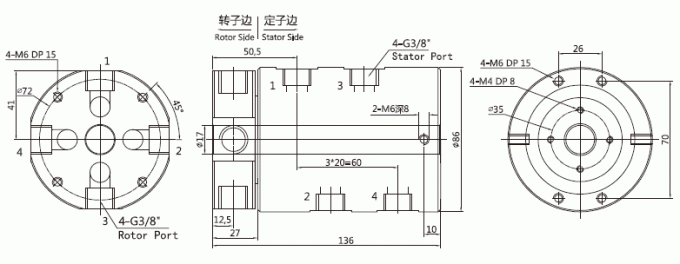

デッサン
標準モデル リスト
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ |
| 3004012 | 4本の道 | G3/8」 | 10~12mm |
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ | 信号回路（2A） | 長さL （mm） |
| 3004012-06S | 4本の道 | G3/8」 | 10~12mm | 6 | 14 |
| 3004012-12S | 4本の道 | G3/8」 | 10~12mm | 12 | 21 |
| 3004012-24S | 4本の道 | G3/8」 | 10~12mm | 24 | 35 |
| 3004012-36S | 4本の道 | G3/8」 | 10~12mm | 36 | 52.3 |
| 3004012-56S | 4本の道 | G3/8」 | 10~12mm | 56 | 82 |
デッサン
標準モデル リスト
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ | 電力回路（10A） | 信号回路（2A） | 長さL （mm） |
| 3004012-06S | 4本の道 | G3/8」 | 10~12mm | 0 | 6 | 48 |
| 3004012-0610 | 4本の道 | G3/8」 | 10~12mm | 6 | 0 | 48 |
| 3004012-12S | 4本の道 | G3/8」 | 10~12mm | 0 | 12 | 72 |
| 3004012-0610-06S | 4本の道 | G3/8」 | 10~12mm | 6 | 6 | 72 |
| 3004012-1210 | 4本の道 | G3/8」 | 10~12mm | 12 | 0 | 72 |
| 3004012-0610-12S | 4本の道 | G3/8」 | 10~12mm | 6 | 12 | 96 |
| 3004012-1210-06S | 4本の道 | G3/8」 | 10~12mm | 12 | 6 | 96 |
| 3004012-18S | 4本の道 | G3/8」 | 10~12mm | 0 | 18 | 96 |
| 3004012-1810 | 4本の道 | G3/8」 | 10~12mm | 18 | 0 | 96 |
| 3004012-0610-18S | 4本の道 | G3/8」 | 10~12mm | 6 | 18 | 120 |
| 3004012-24S | 4本の道 | G3/8」 | 10~12mm | 0 | 24 | 120 |
| 3004012-2410 | 4本の道 | G3/8」 | 10~12mm | 24 | 0 | 120 |
| 3004012-36S | 4本の道 | G3/8」 | 10~12mm | 0 | 36 | 168 |
| 3004012-1210-24S | 4本の道 | G3/8」 | 10~12mm | 12 | 24 | 168 |
| 3004012-3610 | 4本の道 | G3/8」 | 10~12mm | 36 | 0 | 168 |
| 3004012-48S | 4本の道 | G3/8」 | 10~12mm | 0 | 48 | 216 |
| 3004012-1210-36S | 4本の道 | G3/8」 | 10~12mm | 12 | 36 | 216 |
| 3004012-4810 | 4本の道 | G3/8」 | 10~12mm | 48 | 0 | 216 |
| 3004012-60S | 4本の道 | G3/8」 | 10~12mm | 0 | 60 | 264 |
| 3004012-1210-48S | 4本の道 | G3/8」 | 10~12mm | 12 | 48 | 264 |
| 3004012-72S | 4本の道 | G3/8」 | 10~12mm | 0 | 72 | 312 |
| 3004012-2410-48S | 4本の道 | G3/8」 | 10~12mm | 24 | 48 | 312 |
| 3004012-84S | 4本の道 | G3/8」 | 10~12mm | 0 | 84 | 360 |
| 3004012-2410-60S | 4本の道 | G3/8」 | 10~12mm | 20 | 60 | 360 |
| 3004012-96S | 4本の道 | G3/8」 | 10~12mm | 0 | 96 | 408 |
| 3004012-108S | 4本の道 | G3/8」 | 10~12mm | 0 | 108 | 456 |
| 3004012-120S | 4本の道 | G3/8」 | 10~12mm | 0 | 120 | 504 |
