起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
3404004
私達に連絡しなさい

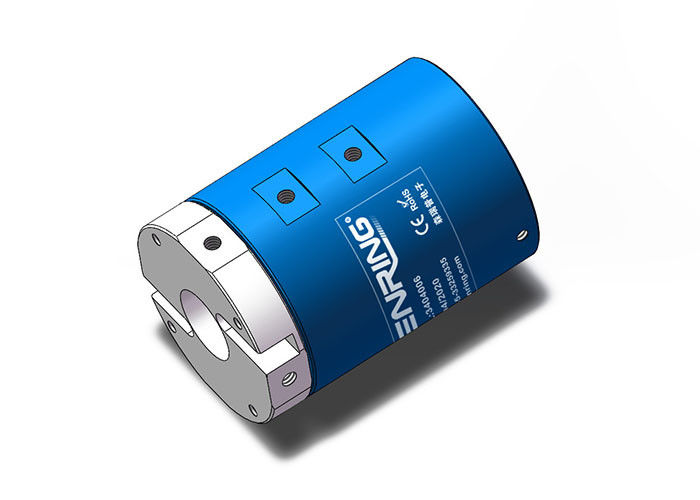

4 4空の退屈させた回転式連合4ガスの道20mm空シャフトのサイズ電気回転式連合で
3404004電気回転式連合の記述
SENRING 4の道の空シャフト回転式連合は3404004のシリーズ20mmの標準的な空シャフトのサイズの4空によって退屈させる回転式連合の4である。他の空シャフトのサイズは条件に従ってカスタマイズすることができる。
回転部品を通して力および信号伝達を要求する装置機械でおよび電気回転式連合は広い応用範囲を備えている。それらは信頼できるの提供し、ワイヤーの完全性そして信頼性を維持している間機械および装置を助けることができる有効な解決は自由な回転を達成し、仕事を行う。
3404004電気回転式連合の技術仕様
| 道（ガス） | 4本の道 |
| 管のサイズ | 4~6mmの管、M5quot;港 |
| 機械データ | |
| spec. | データ |
| ワーキング・ライフ | refのための20millions （労働条件によって決まる） |
| 最高。規定回転数 | 絶えず250RPM、断続的の1000RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触Materia | 貴金属 |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 最高。作動圧力 | 肯定的な圧力1Mpaの真空-90kPa | |
| トルク | <0> | |
| 電気データ | ||
| spec. | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | <500m> | <500m> |
| 導線spec。 | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準250mm （カスタマイズすることができる） |
|
| Insolutionの抵抗 | 500VAC@50Hz、6s | |
| 電気騒音 | <0> | |
3404004電気回転式連合の特徴
1. それはメカニカル・アームによって一緒に回るために取付けることができる。
2. それは混合された力そして信号の伝達を、USBのような、HDMIの1000Mのイーサネット、VGA、DVI、同軸RF （高周波）、サーボ モーター信号、産業バス スリップ リング、等支える。
3. それは360度の圧縮空気、蒸気、真空、否定的な圧力、肯定的な圧力および他の媒体を送信できる。
4. 最高圧力は1Mpa （真空である:高圧-100kPaはカスタマイズすることができる）。
5. それは4~6mmの管のための4つのM5港を支える。
6. 標準的な空シャフトのサイズは20mmである。
電気回転式連合は回転部品を通して力、信号、またはデータの伝達を要求する装置および機械で普通使用される。それらは力を可能にし、もつれさせるか、または壊れたワイヤーを心配する必要性なしで回転部品を通って送信されるために信号を送るタイプの回転式コネクターである。

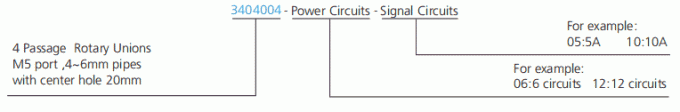

部品番号の記述

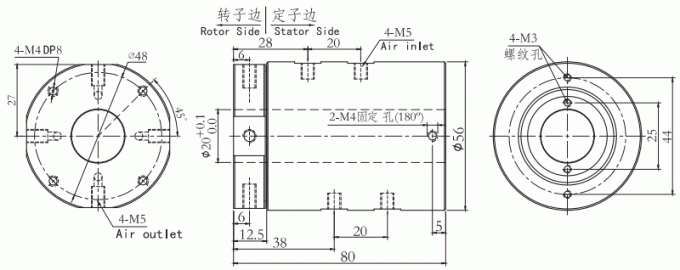

デッサン
標準モデル リスト
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ |
| 3404004 | 4本の道 | M5 | 4∼6mm |
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ | 力/信号（5A/10A） | 長さL （mm） |
| 3404004-0605 | 4本の道 | M5 | 4∼6mm | 6 | 34.5 |
| 3404004-1205 | 4本の道 | M5 | 4∼6mm | 12 | 57.5 |
FAQ:
1. スリップ リングは何であるか。
スリップ リングは静止したのからの回転構造に力そして電気的信号の伝達を可能にする電気機械装置である。スリップ リングは力か信号を送信している間回転を要求するあらゆるエレクトロメカニカル・システムで使用することができる。それは機械性能を改善し、システム操作を簡単にし、移動可能な接合箇所からぶら下がる損傷傾向があるワイヤーを除去できる。
2。 あなた工場または商事会社はであるか。
:私達は高レベルR & Dのチームが付いている専門の製造所である。
