電気回転式連合サポート混合された力および信号を送信するため

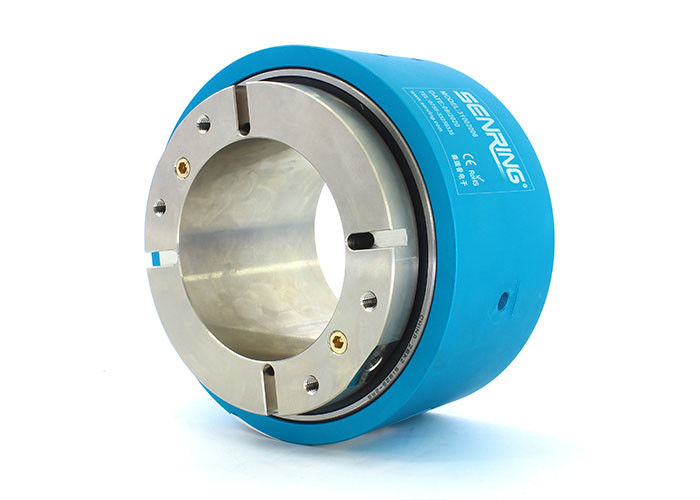

31002006空シャフトのスリップ リングの記述

空100mmの空気のロータリージョイントは移るガスまたは液体の最高圧力そして流動度を扱うように設計されている。空の中心は回転シャフトが回転部品がモーターか他の機械装置によって運転される必要がある適用に有用である接合箇所の中心を通ることができるように可能にする。

全体的にみて、空100mmの空気のロータリージョイントはガスまたは液体の移動が回転システムに要求される多くの産業適用の重要な部品である。

31002006のシリーズが2空の退屈させた回転式連合の2、標準的な空シャフトのサイズ100mmの他の空シャフトのサイズであるSENRING 2の道の空シャフトの回転式連合はメカニカル・アームによって一緒に回るために取付けることができるカスタマイズすることができる。

31002006空シャフトのスリップ リングの特徴

1. メカニカル・アームによって一緒に回るために取付けることができる;

2. サポートはUSB、HDMI、1000Mのイーサネット、VGA、DVI、同軸RF （高周波）、サーボ モーター信号、産業バス スリップ リング…等のような混合された力そして信号を、送信する;

3. 360°は圧縮空気、蒸気、真空、否定的な圧力、肯定的な圧力…等を送信する;

4. 最高。圧力:1Mpa （真空:高圧-100kPaはカスタマイズすることができる）;

5. サポート2 G1/8」6~8mmの管のための港;

6. 標準的な空シャフトのサイズ100mm。

空100mmの空気のロータリージョイントを特定の適用に選ぶとき、考慮するべき複数の要因がある。これらは下記のものを含んでいる:

1. 圧力および流動度:システムで移るガスまたは液体の最高圧力そして流動度を扱うことができるロータリージョイントを選ぶことは重要である。これは接合箇所が効率的かつ効果的に作動することを保障する。

2. サイズおよび重量:ロータリージョイントのサイズそして重量は保障すると考慮されるべきである利用可能空間に合い、システムの固定そして回転部品に容易に取付けることができ、ことを。

3. シーリング:ロータリージョイントはガスか流動漏出を防ぐ有効なシーリングがあるべきである。使用されたシールのタイプは移るガスまたは液体のタイプおよびシステムの作動条件によって決まる。

4. 材料:材料はロータリージョイントを組み立てる移るガスと互換性があるか液体および適用の環境条件べきであるのが常であった。ステンレス鋼、黄銅およびアルミニウムを含んでいるのに使用される共通材料。

5. 回転速度:システムの回転速度はロータリージョイントを選んだ場合考慮されるべきである。より高い回転速度はより専門にされた耐久のロータリージョイントを要求するかもしれない。

6. 温度:移るガスの温度はか液体および適用の環境の温度ロータリージョイントを選んだ場合考慮されるべきである。高温は専門にされたシールか材料を要求するかもしれない。

部品番号の記述

デッサン

標準モデル リスト

デッサン

標準モデル リスト

31002006のシリーズ スリップ リングの技術仕様
