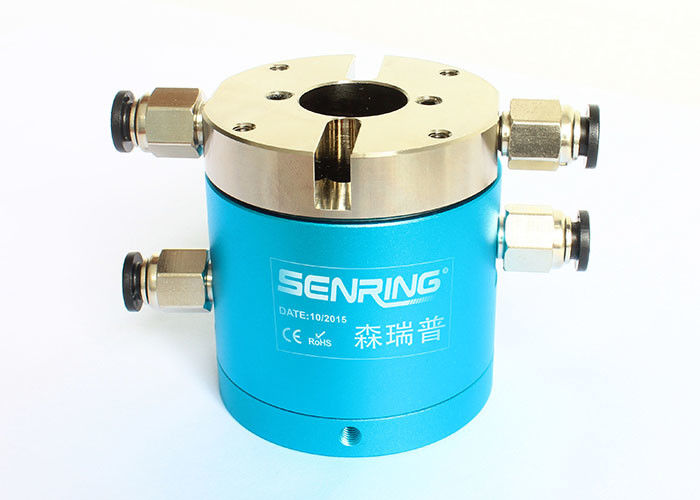

同軸RFの小さい電気スリップ リング コネクターの回転式連合

IP51 4~6mmの管のための電気回転式連合サポート2 M5港

3402004空シャフトのスリップ リングの記述

1. 二重道の設計:ロータリージョイントは2本の道を備えていて、干渉なしで多数のガス媒体の同時伝送を可能にする。

2. 媒体伝達の広い範囲:ロータリージョイントは圧縮空気、蒸気、真空およびそれをいろいろ産業適用のために適したようにする他のガス媒体を送信できる。

3. 流れの混合された伝達のためのサポート:ガス媒体に加えて、ロータリージョイントはまたシステム設計の柔軟性を提供する2Aから800Aまで及ぶさまざまな流れの混合された伝達を支える。

4. 4mmおよび6mmの空気管のためのサポート:ロータリージョイントはシステム設計の柔軟性を提供し、ガス媒体の伝達を可能にする4mmおよび6mmの空気管を支える。

5. 小型および軽量:ロータリージョイントの小型および軽量の設計は取付け、維持することを容易にする。

6. 低いトルク:ロータリージョイントにシステムを回すために必要なエネルギーを減らし、総合システムの効率を改善する低いトルクがある。

3402004空シャフトのスリップ リングの技術仕様

3402004空シャフトのスリップ リングの特徴

1。 メカニカル・アームによって一緒に回るために取付けることができる;

2. USB、HDMI、1000Mのイーサネット、VGA、DVI、同軸RF （高周波）、サーボ モーター信号、産業バス スリップ リング…等のようなサポート送信の混合された力そして信号、;

3. 360°は圧縮空気、蒸気、真空、否定的な圧力、肯定的な圧力…等を送信する;

4. 最高。圧力:1Mpa （真空:高圧-100kPaはカスタマイズすることができる）;

5. サポート2 4~6mmの管のためのM5港;

6. 標準的な空シャフトのサイズ20mm。

ロータリージョイントの低いトルクは総合システムの効率をいくつかの方法で改善できる。最初に、低い電力の消費およびエネルギー・コストの節約で起因できるシステムを回すことを必要なエネルギーを減らす。2番目に、それは寿命を拡張し、維持費を削減できる軸受け減らすことができるおよびモーターのようなシステムの回転部品の消耗を。最後に、低いトルクは精密な置くか、または制御を要求する適用で特に重要であるシステムの正確さそして精密を改善できる。

低いトルクのロータリージョイントの使用によって、システムの全体的効率は原価節約および改善された性能に終って、改善することができる。これはエネルギー・コストおよび維持の費用が重要な要因の場合もある産業適用で特に重要である。

部品番号の記述

デッサン

標準モデル リスト
