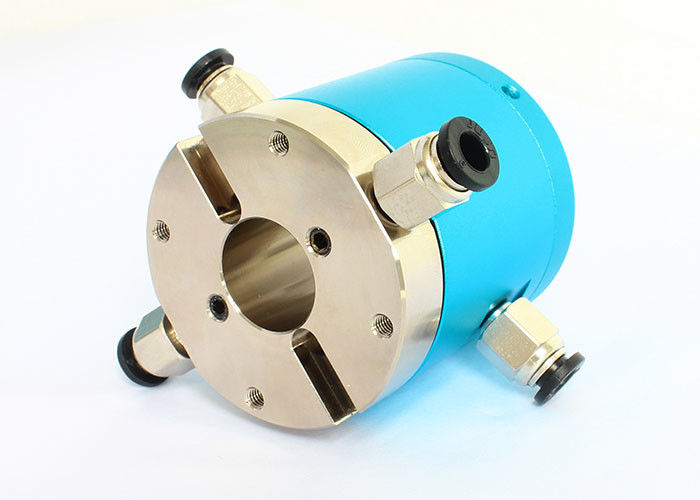

2ガスの道20mm空シャフトのサイズの電気回転式連合
3402004空シャフトのスリップ リングの記述
Senringは3402004のシリーズ空気のロータリージョイント圧縮空気、蒸気、真空および他のガス媒体の2本の道の360程度の回転そして伝達が可能な二重道のロータリージョイントである。このロータリージョイントはガス伝達のための4mmおよび6mmの空気管を支える。なお、それは干渉なしで多数のガスの道を送信する間2Aから800Aまで支え、また小型及ぶ、さまざまな流れの混合された伝達を軽量、低いトルクおよび機能の利点を持っている。
このロータリージョイントはロボット工学、オートメーション装置および医療機器のような多くの産業適用のために適している。その二重道の設計はそれが多数のガス媒体を同時に送信することを可能にしそれによりシステム自在性および効率を改善する。さらに、小型および軽量のより容易な設計取付けを作るためおよび維持。
3402004空シャフトのスリップ リングの技術仕様
| 道（ガス） | 2本の道 |
| 管のサイズ | 4~6mmの管、M5quot;港 |
| 機械データ | |
| spec. | データ |
| ワーキング・ライフ | refのための20millions （労働条件によって決まる） |
| 最高。規定回転数 | 絶えず250RPM、断続的の1000RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触Materia | 貴金属 |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 最高。作動圧力 | 肯定的な圧力1Mpaの真空-90kPa | |
| トルク | <0> | |
| 電気データ | ||
| spec. | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | <500m> | <500m> |
| 導線spec。 | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準250mm （カスタマイズすることができる） |
|
| Insolutionの抵抗 | 500VAC@50Hz、6s | |
| 電気騒音 | <0> | |
3402004空シャフトのスリップ リングの特徴
1. それはメカニカル・アームによって一緒に回るために取付けることができる。
2. それは混合された力そして信号の伝達を、USBのような、HDMIの1000Mのイーサネット、VGA、DVI、同軸RF （高周波）、サーボ モーター信号、産業バス スリップ リング、等支える。
3. それは360度の圧縮空気、蒸気、真空、否定的な圧力、肯定的な圧力および他の媒体を送信できる。
4. 最高圧力は1Mpa （真空である:高圧-100kPaはカスタマイズすることができる）。
5. それは4~6mmの管のための2つのM5港を支える。
6. 標準的な空シャフトのサイズは20mmである。
Senringは3402004のシリーズ空気のロータリージョイント ガス媒体およびさまざまな流れの伝達を要求する産業適用のための多目的な、信頼できる選択である。流れの混合された伝達のための媒体伝達のその二重道の設計、広い範囲、およびサポートはシステム設計の柔軟性を提供する。さらに、小型およびライト級選手は取付け、維持することを容易にする。
部品番号の記述
デッサン
標準モデル リスト
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ |
| 3402004 | 2本の道 | M5 | 4∼6mm |
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ | 力/信号（5A/10A） | 長さL （mm） |
| 3402004-0605 | 2本の道 | M5 | 4∼6mm | 6 | 34.5 |
| 3402004-1205 | 2本の道 | M5 | 4∼6mm | 12 | 52.5 |
