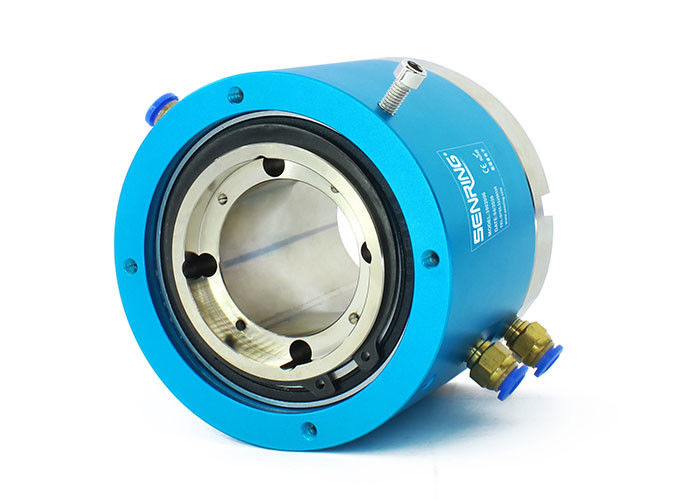

2つの道の空シャフト回転式連合はメカニカル・アームによって一緒に回るために取付けることができる
3502006空シャフトのスリップ リングの記述
3502006のシリーズが2空の退屈させた回転式連合の2、標準的な空シャフトのサイズ50mmの他の空シャフトのサイズであるSENRING 2の道の空シャフトの回転式連合はカスタマイズすることができる。
利点:
1. 小型:ロータリージョイントの小型はそれにスペースが限られている適用のためのよい選択をする。
2. ライト級選手:ロータリージョイントの軽量の設計は取付けることを容易にし、システムの回転部品の負荷を減らす。
3. 低いトルク:ロータリージョイントにシステムを回すために必要なエネルギーを減らし、総合システムの効率を改善する低いトルクがある。
4. 容易な取付け:ロータリージョイントはちょうど2つのコネクターによって取付けることができ取付け、維持することを容易にする。
5. 高い信頼性:ロータリージョイントはシステム故障の可能性を減らし、全面的な信頼性を改善する少数の可動部分とのシンプルな設計を特色にする。
6. カスタマイズ可能:ロータリージョイントは圧力を含む特定の適用の特定の必要性を、および流動度、サイズおよび重量、シーリング、材料、回転速度および温度満たすためにカスタマイズすることができる。
3502006空シャフトのスリップ リングの技術仕様
| 道（ガス） | 2本の道 |
| 管のサイズ | 6~8mmの管、G1/8」;港 |
| 機械データ | |
| spec. | データ |
| ワーキング・ライフ | refのための20millions （労働条件によって決まる） |
| 最高。規定回転数 | 絶えず250RPM、断続的の1000RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触Materia | 貴金属 |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 最高。作動圧力 | 肯定的な圧力1Mpaの真空-90kPa | |
| トルク | <0> | |
| 電気データ | ||
| spec. | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | <500m> | <500m> |
| 導線spec。 | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準250mm （カスタマイズすることができる） |
|
| Insolutionの抵抗 | 500VAC@50Hz、6s | |
| 電気騒音 | <0> | |
3502006空シャフトのスリップ リングの特徴
1. それは回転部品がモーターか他の機械装置によって運転される必要がある適用に有用であるメカニカル・アームによって一緒に回るために取付けることができる。
2. それはUSB、HDMI、1000Mのイーサネット、VGA、DVI、同軸RF （高周波）、サーボ モーター信号、産業バス スリップ リング、等のような混合された力そして信号の伝達を、支える。これは広い応用範囲を可能にする。
3. それは圧縮空気、蒸気、真空、否定的な圧力、肯定的な圧力、等を送信できる。これはそれをさまざまな空気か油圧装置の使用のために適したようにする。
4. それに1Mpa （真空の最高圧力評価がある:高圧重要である-100kPaは）カスタマイズすることができる、ロータリージョイントを特定の適用に選ぶとき。
5. 空気か油圧装置への容易な関係を可能にするそれは2 G1/8を」6~8mmの管のための港支える。
6. それにロータリージョイントのための共通のサイズである50mmの標準的な空シャフトのサイズがある。
部品番号の記述
デッサン
標準モデル リスト
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ |
| 3502006 | 2本の道 | G1/8」 | 6∼8mm |
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ | 電力回路（10A） | 信号回路（5A） | 長さL （mm） |
| 3502006-1205 | 2本の道 | G1/8」 | 6∼8mm | 0 | 12 | 74 |
| 3502006-1210 | 2本の道 | G1/8」 | 6∼8mm | 12 | 0 | 74 |
| 3502006-1805 | 2本の道 | G1/8」 | 6∼8mm | 0 | 18 | 100 |
| 3502006-1810 | 2本の道 | G1/8」 | 6∼8mm | 18 | 0 | 100 |
| 3502006-2405 | 2本の道 | G1/8」 | 6∼8mm | 0 | 24 | 124 |
| 3502006-2410 | 2本の道 | G1/8」 | 6∼8mm | 24 | 0 | 124 |
