起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
3502006
私達に連絡しなさい

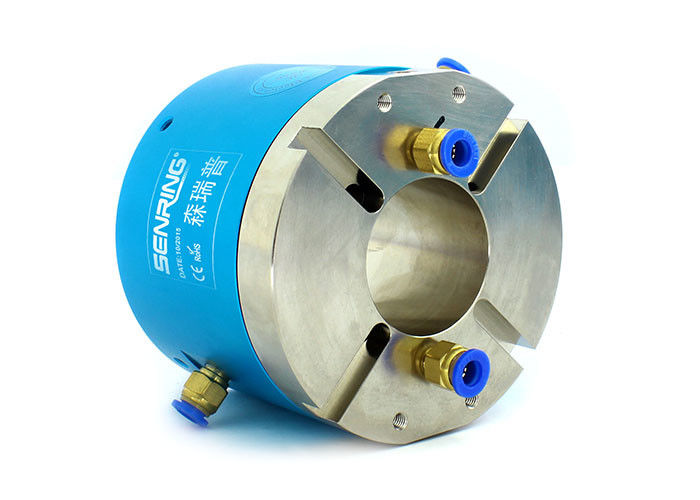

空50mmの電気回転式連合360°は圧縮された蒸気/真空を送信する
3502006空シャフトのスリップ リングの記述
空50mmの空気のロータリージョイントは密集した、軽量のロータリージョイントが要求される適用で一般的である。それはスペースがロボット工学でのような限られている、オートメーション装置、および医療機器小さい空気か油圧装置の使用のために適している。
空50mmの空気のロータリージョイントを選ぶとき、圧力のような要因をおよび流動度、サイズおよび重量、シーリング、材料、回転速度および温度考慮することは重要である。これらの要因はロータリージョイントが特定の適用と互換性がある保障し、ことを効率的かつ効果的に作動できる。
3502006のシリーズが2空の退屈させた回転式連合の2、標準的な空シャフトのサイズ50mmの他の空シャフトのサイズであるSENRING 2の道の空シャフトの回転式連合はカスタマイズすることができる。
3502006空シャフトのスリップ リングの技術仕様
| 道（ガス） | 2本の道 |
| 管のサイズ | 6~8mmの管、G1/8」;港 |
| 機械データ | |
| spec. | データ |
| ワーキング・ライフ | refのための20millions （労働条件によって決まる） |
| 最高。規定回転数 | 絶えず250RPM、断続的の1000RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触Materia | 貴金属 |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 最高。作動圧力 | 肯定的な圧力1Mpaの真空-90kPa | |
| トルク | <0> | |
| 電気データ | ||
| spec. | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | <500m> | <500m> |
| 導線spec。 | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準250mm （カスタマイズすることができる） |
|
| Insolutionの抵抗 | 500VAC@50Hz、6s | |
| 電気騒音 | <0> | |
3502006空シャフトのスリップ リングの特徴
ロータリージョイントはメカニカル・アームによって一緒に回るために取付けることができる。それは混合された力そして信号の伝達を、USBのような、HDMIの1000Mのイーサネット、VGA、DVI、同軸RF （高周波）、サーボ モーター信号、産業バス スリップ リング、等支える。それは360度の圧縮空気、蒸気、真空、否定的な圧力、肯定的な圧力および他の媒体を送信できる。最高圧力は1Mpa （真空である:高圧-100kPaはカスタマイズすることができる）。それは2 G1/8を」6~8mmの管のための港支える。標準的な空シャフトのサイズは50mmである。

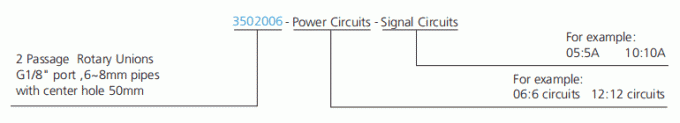

部品番号の記述

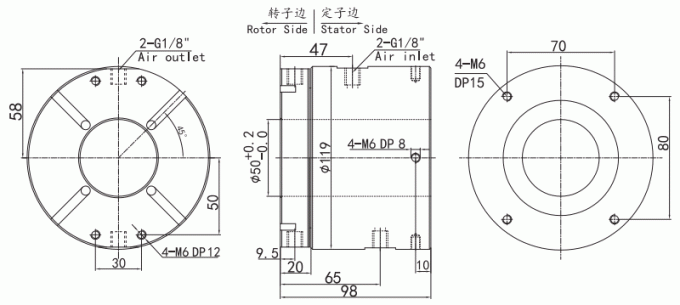

デッサン
標準モデル リスト
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ |
| 3502006 | 2本の道 | G1/8」 | 6∼8mm |
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ | 電力回路（10A） | 信号回路（5A） | 長さL （mm） |
| 3502006-1205 | 2本の道 | G1/8」 | 6∼8mm | 0 | 12 | 74 |
| 3502006-1210 | 2本の道 | G1/8」 | 6∼8mm | 12 | 0 | 74 |
| 3502006-1805 | 2本の道 | G1/8」 | 6∼8mm | 0 | 18 | 100 |
| 3502006-1810 | 2本の道 | G1/8」 | 6∼8mm | 18 | 0 | 100 |
| 3502006-2405 | 2本の道 | G1/8」 | 6∼8mm | 0 | 24 | 124 |
| 3502006-2410 | 2本の道 | G1/8」 | 6∼8mm | 24 | 0 | 124 |
注文のスリップ リングを提供するか。
注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたらはい、始まるために私達に連絡しなさい。私達のエンジニアはあなたの必要性のための完全な解決を都合する。
