起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
3001004
私達に連絡しなさい

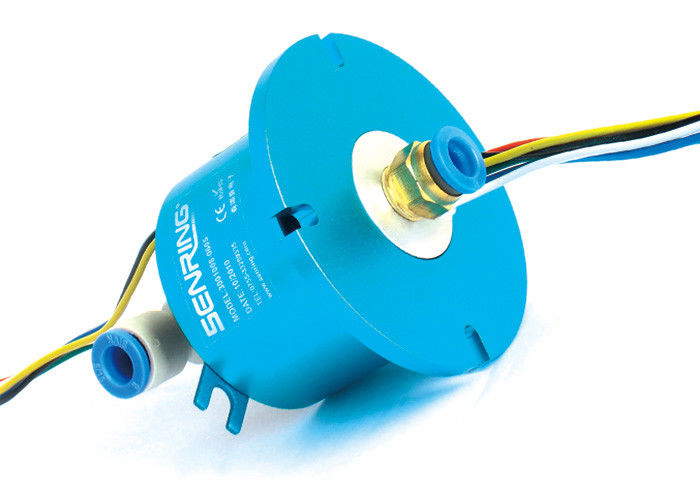

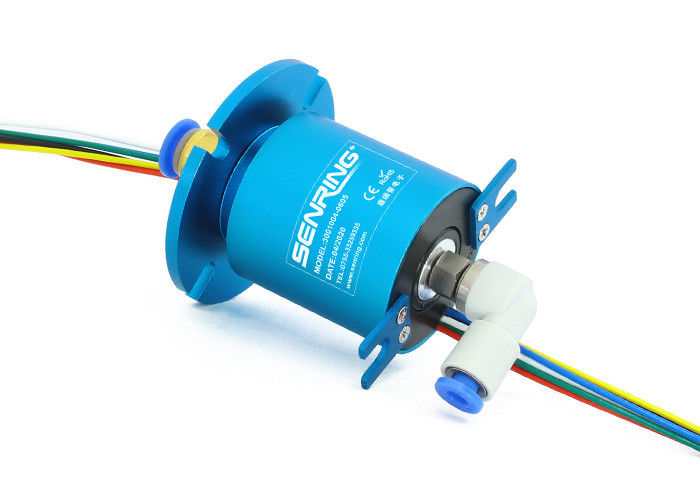

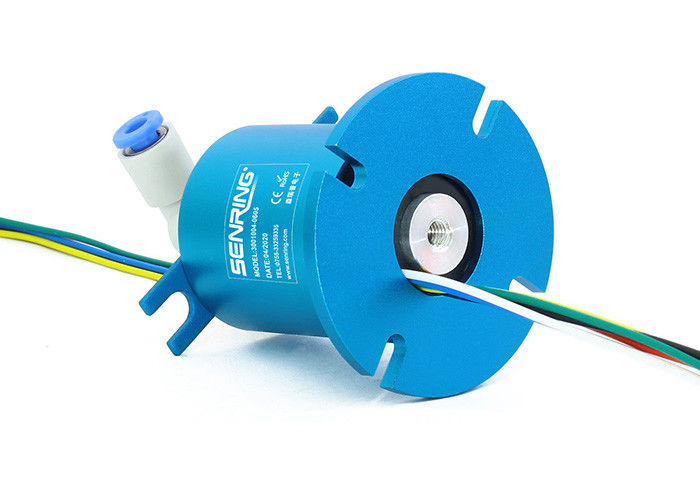

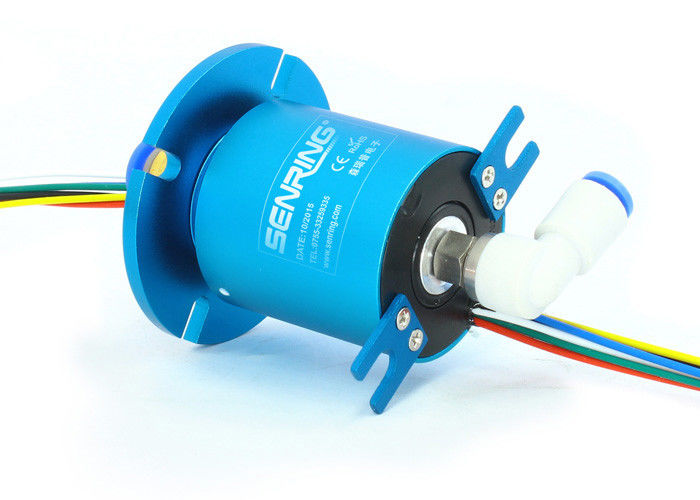

M5 1道空気の回転式連合サポート混合された力および信号を送信するため
3001004空気の回転式連合の記述
Senring 3001の空気のロータリージョイントは圧縮空気、蒸気および真空のようなさまざまなガス媒体を送信するために360度を回すことができる単一の道のロータリージョイントである。それは4mm、6mm、8mm、10mm、および12mmの多数のガス管を支える。3001のシリーズ空気のロータリージョイントはまただけでなく、ガスを送信できるが含んでいたりまたおよび2A及ぶさまざまな流れをから800Aに送信するために混合する電気ロータリージョイント シリーズを。それに小型、軽量、および低いトルクの利点がある。
回転式連合は空気、ガスおよび真空の使用のために設計され、いくつかのオートメーションおよびロボティック適用にとって理想的である。軽量、密集した回転式連合によってsametimeで異なったタイプの媒体を移すことができる全アルミニウム合金の構造および2本の独立した流れの道を特色にしなさい。ステンレス鋼 モデルは水か腐食性媒体の移動を要求する適用の使用のための腐食を防いで利用できる。モデルはインターフェイスに連合を取付けるフラッシュのために任意シャフトのOリングの表面シール腺とまた利用できる。
3001004空気の回転式連合の特徴
1。 これは35mmの外の直径およびM5糸が付いている単一の道の空気のロータリージョイントである。
2. それは4mmおよび6mmの管の直径を支え、電力線、信号ライン、イーサネット、産業バス、管理線、ソレノイドおよび読出し線を混合できる。
3. それは標準的なフランジによって取付けられ、また空シャフトによってカスタマイズすることができる。
4. それは圧縮空気、水素、窒素、化学混合物、蒸気、冷水、熱湯、ホット オイル、石油、硫酸および飲料を含むさまざまな媒体を、送信できる。
3001004空気の回転式連合の技術仕様
| 道（ガス） | 1本の道 |
| 管のサイズ | 4mmの管、M5港 |
| 機械データ | |
| spec. | データ |
| ワーキング・ライフ | refのための10millions （労働条件によって決まる） |
| 最高。規定回転数 | 絶えず250RPM、断続的の1000RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触Materia | 貴金属 |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 最高。作動 圧力 |
肯定的な圧力10Mpa 10Mpaの真空:-90kPa | |
| トルク | <0> | |
| 電気データ | ||
| spec. | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | <500m> | <500m> |
| 導線spec。 | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準200mm （カスタマイズすることができる） | |
| Insolutionの抵抗 | 500VAC@50Hz、6s | |
| 電気騒音 | <0> | |

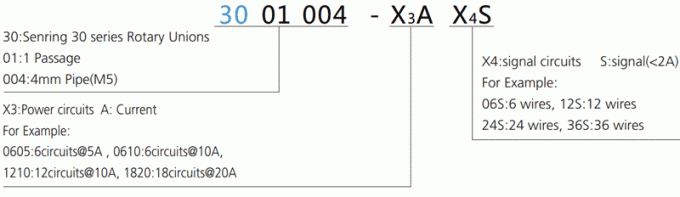

部品番号の記述

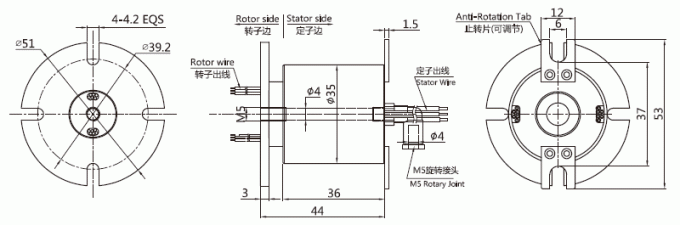

デッサン
標準モデル リスト
| モデル リスト | 道（ガス） | 電力回路（10A） | 信号回路（2A） | 長さL （mm） |
| 3001004-06S | 1本の道 | 0 | 6 | 36 |
| 3001004-08S | 1本の道 | 0 | 8 | 36 |
| 3001004-0610 | 1本の道 | 6 | 0 | 36 |
| 3001004-12S | 1本の道 | 0 | 12 | 36 |
