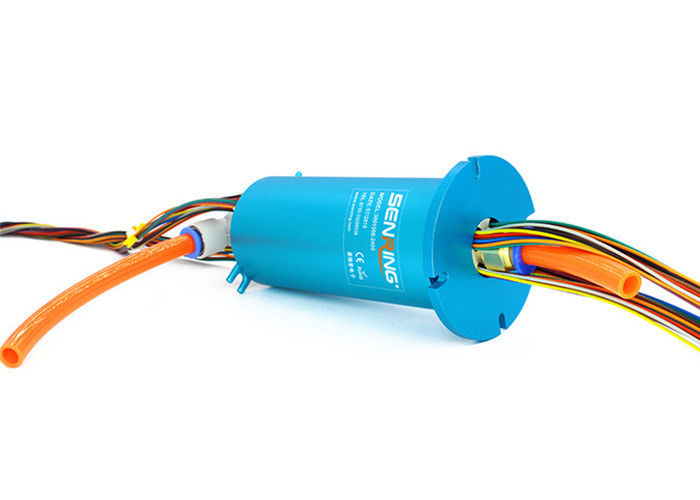

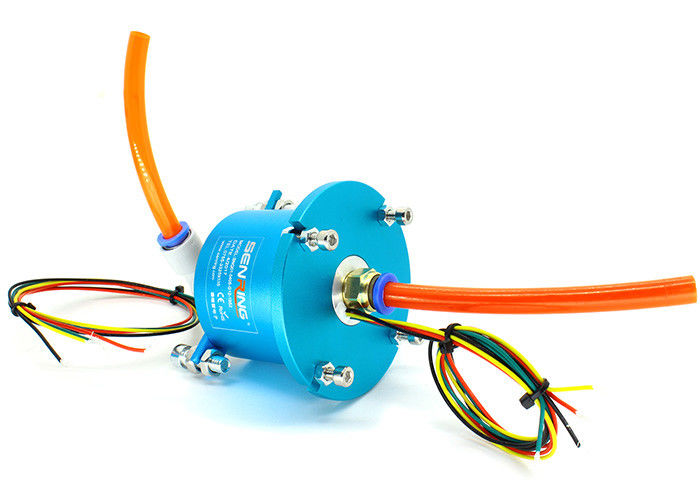

フランジの土台が付いている空気の回転式連合は空シャフトの土台とカスタマイズすることができる
3001008空気の回転式連合の記述
Senring 3001の空気のロータリージョイントは圧縮空気、蒸気および真空のようなさまざまなガス媒体を送信するために360度を回すことができる単一の道のロータリージョイントである。それは4mm、6mm、8mm、10mm、および12mmの多数のガス管を支える。3001のシリーズ空気のロータリージョイントはまただけでなく、ガスを送信できるが含んでいたりまたおよび2A及ぶさまざまな流れをから800Aに送信するために混合する電気ロータリージョイント シリーズを。3001008のシリーズ回転式管接合箇所に小型、軽量、および低いトルクの利点がある。
3001008空気の回転式連合の特徴
1。 これはガスおよび電気伝達のための1つの入口そして1つの出口が付いている単一の道のロータリージョイントである。
2. それに合うG1/4が」あり、6-10mmの管の直径を支える。
3. それは電力線、信号ライン、産業バス、管理線および読出し線を混合できる。
4. それは標準的なフランジによって取付けられ、また空シャフトによってカスタマイズすることができる。
5. それは圧縮空気、窒素、化学混合物、蒸気、冷水、熱湯およびホット オイルを含むさまざまな媒体を、送信できる。
3001008空気の回転式連合の技術仕様
| 道（ガス） | 1本の道 |
| 管のサイズ | 8mmの管、G1/4」港 |
| 機械データ | |
| spec. | データ |
| ワーキング・ライフ | refのための20millions （労働条件によって決まる） |
| 最高。規定回転数 | 絶えず250RPM、断続的の1000RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触Materia | 貴金属 |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 最高。作動 圧力 |
肯定的な圧力10Mpaの真空-90kPa | |
| トルク | 0.2N.m | |
| 電気データ | ||
| spec. | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | <500m> | <500m> |
| 導線spec。 | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準200mm （カスタマイズすることができる） | |
| Insolutionの抵抗 | 500VAC@50Hz、6s | |
| 電気騒音 | <0> | |

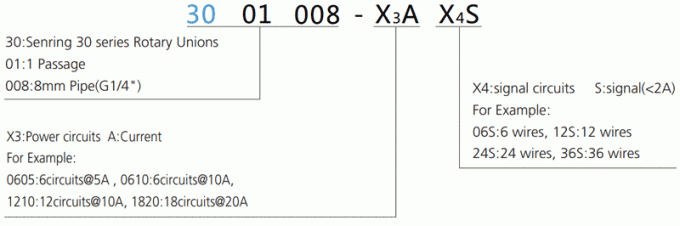

部品番号の記述

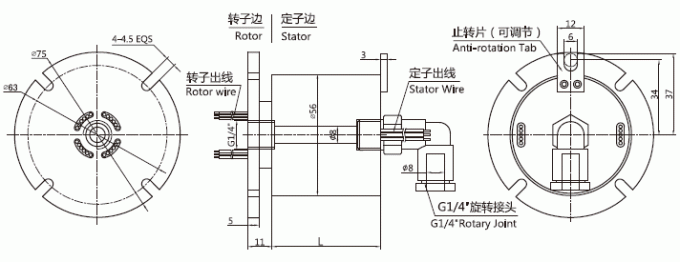

デッサン
標準モデル リスト
| モデル リスト | 道（ガス） | 電力回路（10A） | 信号回路（2A） | 長さL （mm） |
| 3001008-02S | 1本の道 | 0 | 2 | 34 |
| 3001008-0210 | 1本の道 | 2 | 0 | 34 |
| 3001008-03S | 1本の道 | 0 | 3 | 34 |
| 3001008-0310 | 1本の道 | 3 | 0 | 34 |
| 3001008-06 | 1本の道 | 0 | 6 | 34 |
| 3001008-0210-04S | 1本の道 | 2 | 4 | 34 |
| 3001008-0410-02S | 1本の道 | 4 | 2 | 34 |
| 3001008-0610 | 1本の道 | 6 | 0 | 34 |
| 3001008-12S | 1本の道 | 0 | 12 | 52 |
| 3001008-0210-10S | 1本の道 | 2 | 10 | 52 |
| 3001008-0310-09S | 1本の道 | 3 | 9 | 52 |
|
3001008-0410-08S
|
1本の道 | 4 | 8 | 52 |
| 3001008-0610-06S | 1本の道 | 6 | 6 | 52 |
| 3001008-0810-04S | 1本の道 | 8 | 4 | 52 |
| 3001008-1010-02S | 1本の道 | 10 | 2 | 52 |
| 3001008-1210 | 1本の道 | 12 | 0 | 52 |
デッサン
標準モデル リスト
| モデル リスト | 道（ガス） | 電力回路（10A） | 信号回路（2A） | 長さL （mm） |
|
3001008-1210-06S
|
1本の道 | 12 | 6 | 71.5 |
|
3001008-1410-04S
|
1本の道 | 14 | 4 | 71.5 |
|
3001008-1610-02S
|
1本の道 | 16 | 2 | 71.5 |
|
3001008-18S
|
1本の道 | 0 | 18 | 71.5 |
|
3001008-0210-16S
|
1本の道 | 2 | 16 | 71.5 |
|
3001008-0410-14S
|
1本の道 | 4 | 14 | 71.5 |
|
3001008-0610-12S
|
1本の道 | 6 | 12 | 71.5 |
|
3001008-0810-10S
|
1本の道 | 8 | 10 | 71.5 |
|
3001008-1010-08S
|
1本の道 | 10 | 8 | 71.5 |
| 3001008-24S | 1本の道 | 0 | 24 | 88.5 |
| 3001008-0410-20S | 1本の道 | 4 | 20 | 88.5 |
| 3001008-0610-18S | 1本の道 | 6 | 18 | 88.5 |
| 3001008-1210-12S | 1本の道 | 12 | 12 | 88.5 |
| 3001008-1810-06S | 1本の道 | 18 | 6 | 88.5 |
| 3001008-2410 | 1本の道 | 24 | 0 | 88.5 |
| 3001008-30S | 1本の道 | 0 | 30 | 105 |
| 3001008-0210-28S | 1本の道 | 2 | 28 | 105 |
| 3001008-0410-26S | 1本の道 | 4 | 26 | 105 |
| 3001008-0610-24S | 1本の道 | 6 | 24 | 105 |
|
3001008-1210-18S
|
1本の道 | 12 | 18 | 105 |
|
3001008-36S
|
1本の道 | 0 | 36 | 122 |
|
3001008-0410-32S
|
1本の道 | 4 | 32 | 122 |
|
3001008-0610-30S
|
1本の道 | 6 | 30 | 122 |
|
3001008-42S
|
1本の道 | 0 | 42 | 139 |
|
3001008-0410-38S
|
1本の道 | 4 | 38 | 139 |
|
3001008-48S
|
1本の道 | 0 | 48 | 156 |
|
3001008-56S
|
1本の道 | 0 | 56 | 178 |
|
3001008-72S
|
1本の道 | 0 | 72 | 223 |

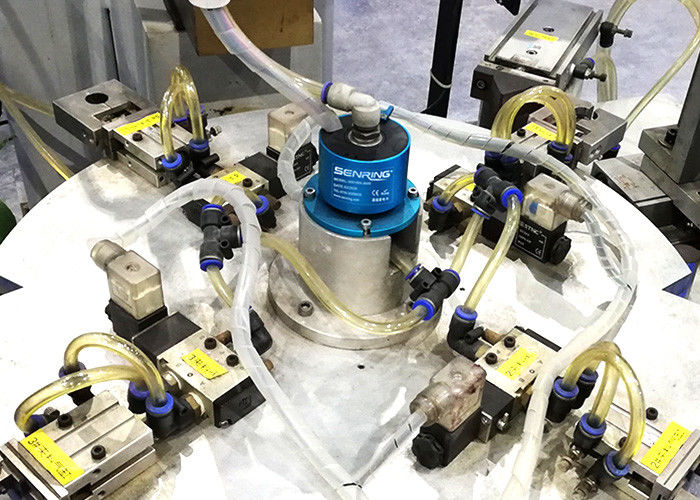

空気/油圧回転式連合は回転式器具のために設計され、多道の空気圧および流動媒体に安全な、安定した雑種伝達を提供できる。モジュール設計によって、それはより安定し、信頼できる。退屈させた設計を使うと、それはワイヤーを渡すか、または他の装置を渡すことができる。
