起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
3002004
私達に連絡しなさい

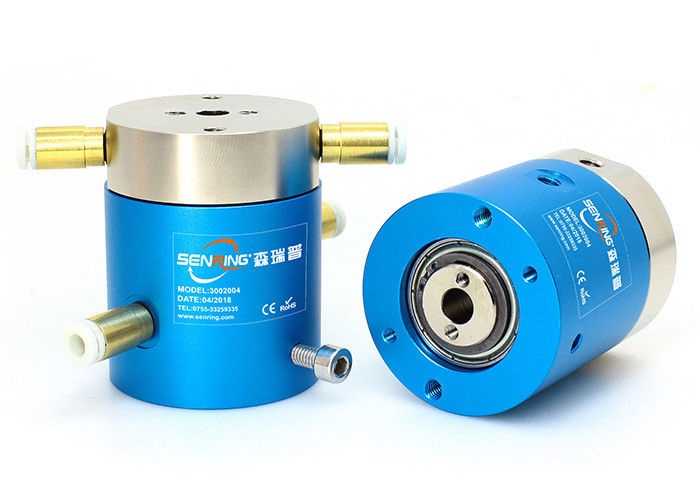

4mmの管のためのM5 2道Pnuematic/+Electric Hybridryの回転式連合
3002004空気の回転式連合の記述
SenRingは3002のシリーズ空気および電気スリップ リング圧縮空気、蒸気、真空および他のガス媒体の2つのチャネルを送信するために360度を回すことができる二重チャネルのロータリージョイントである。それは4mm、6mm、8mm、10mm、および12mmを含む空気管のさまざまなサイズを支える。3002のシリーズ回転式電気スリップ リングはだけでなく、ガスをできるが、また送信し、2Aからの800Aにさまざまな流れを送信混合する。
利点:
1. 小型;
2. ライト級選手;
3. 小さいトルク;
4.互いに干渉しない多数のガス チャネル。
3002004空気の回転式連合の特徴
1.サポートUSB、HDMI、1000Mのイーサネット、VGA、DVI、同軸RF （高周波）、サーボ モーター信号、産業バス スリップ リング、等のような混合された力そして信号を、送信するため;
2. 360°は圧縮空気、蒸気、真空、否定的な圧力、肯定的な圧力…等を送信する。
3. 最高。圧力:1Mpa （真空:高圧-1.5kPaはカスタマイズすることができる）;
4. サポート2 4mmの管のためのM5港;
3002004空気の回転式連合の技術仕様
| 道（ガス） | 2本の道 |
| 管のサイズ | 4mmの管、M5港 |
| 機械データ | |
| spec. | データ |
| ワーキング・ライフ | refのための20millions （労働条件によって決まる） |
| 最高。規定回転数 | 絶えず250RPM、断続的の1000RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触Materia | 貴金属 |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 最高。作動 圧力 |
肯定的な圧力1Mpaの真空-90kPa | |
| トルク | <0> | |
| 電気データ | ||
| spec. | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutionの抵抗 | <500m> | <500m> |
| 導線spec。 | AWG26#はテフロン ワイヤーを銀めっきした | AWG26#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準250mm （カスタマイズすることができる） | |
| Insolutionの抵抗 | 500VAC@50Hz、6s | |
| 電気騒音 | <0> | |

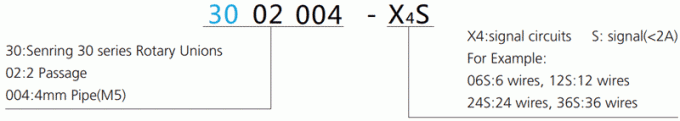

部品番号の記述

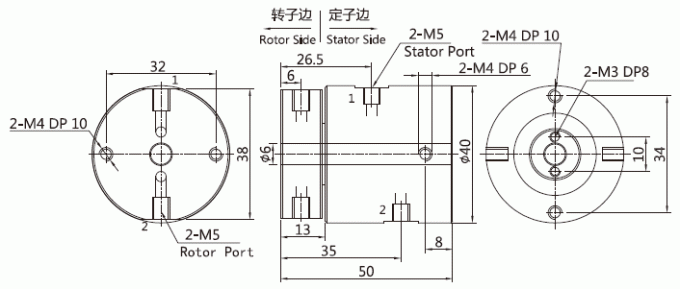

デッサン
標準モデル リスト
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ |
| 3002004 | 2本の道 | M5 | 4~6mm |
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ | 信号回路（2A） | 長さL （mm） |
| 3002004-06S | 2本の道 | M5 | 4~6mm | 6 | 14 |
| 3002004-12S | 2本の道 | M5 | 4~6mm | 12 | 21 |
| 3002004-24S | 2本の道 | M5 | 4~6mm | 24 | 35 |
| 3002004-36S | 2本の道 | M5 | 4~6mm | 36 | 52 |
高周波ロータリージョイントはまた高周波スリップ リングと呼ぶことができる。この種類のロータリージョイントは電気関係のラインを送信するか、または壊すこととしてケーブルか器械に取付けた要素である場合もある。
特定のカスタマイズされた条件があったら、参照があなたのためのあなたに最も適したプロダクトを推薦できる私達のセールス エンジニアように私達にことを相談すること自由ことを感じなさい。
