起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
3008012
私達に連絡しなさい

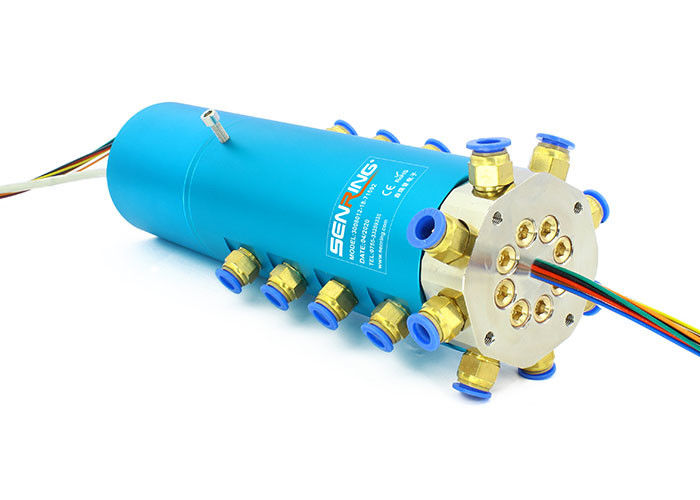

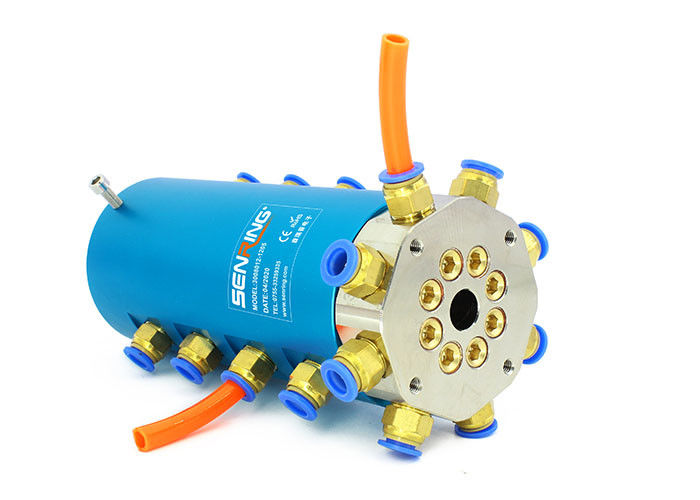

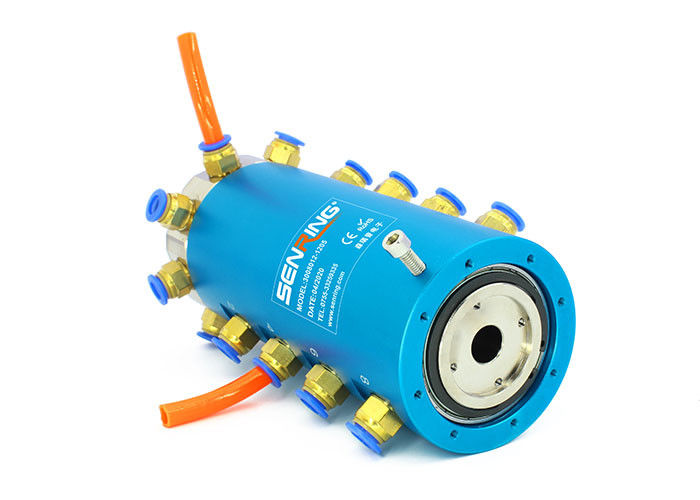

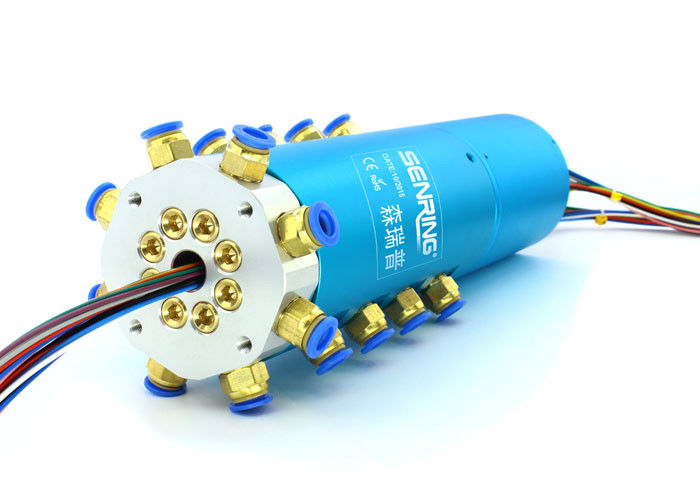

G3/8 8道空気の回転式連合サポート10~12mm管6~56の回路
3008012空気の回転式連合の記述
SenRingは3008のシリーズ空気および電気統合されたスリップ リング空気8チャンネルおよび圧縮空気、蒸気、真空および他のガスおよび液体媒体を含む360程度の高速回転によってgas-liquid媒体の8つのチャネルを、送信できる360回転接合箇所と統合される電気スリップ リングである。それは4mm、6mm、8mm、10mm、および12mmの直径が付いているさまざまなガス管を支える。3008のシリーズ空気および電気統合された360回転接合箇所はだけでなく、2A及ぶさまざまな流れのgas-liquid媒体、また混合された伝達をから800Aに送信できる。それに小型、軽量、小さいトルクおよび互いに干渉しない多数のガス チャネルの利点がある。
3008012空気の回転式連合の技術仕様
| 道（ガス） | 8本の道 |
| 管のサイズ | 10~12mmの管、G3/8」港 |
| 機械データ | |
| spec. | データ |
| ワーキング・ライフ | refのための20millions （労働条件によって決まる） |
| 最高。規定回転数 | 絶えず250RPM、断続的の1000RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触Materia | 貴金属 |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 最高。作動 圧力 |
肯定的な圧力1Mpaの真空-90kPa | |
| トルク | <0> | |
| 電気データ | ||
| spec. | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | <500m> | <500m> |
| 導線spec。 | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準250mm （カスタマイズすることができる） | |
| Insolutionの抵抗 | 500VAC@50Hz、6s | |
| 電気騒音 | <0> | |
3008012空気の回転式連合の特徴
1.サポートUSB、HDMI、1000Mのイーサネット、VGA、DVI、同軸RF （高周波）、サーボ モーター信号、産業バス スリップ リング…等のような混合された力そして信号を、送信するため;
2. 360°は圧縮空気、蒸気、真空、否定的な圧力、肯定的な圧力…等を送信する;
3. 最高。圧力:1Mpa （真空:高圧-1.5kPaはカスタマイズすることができる）
4.サポート8 G3/8」10~12mmの管のための港;

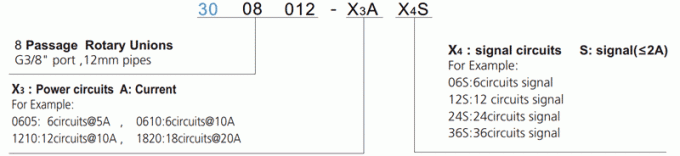

部品番号の記述

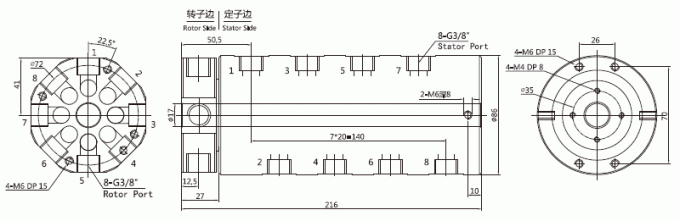

デッサン
標準モデル リスト
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ |
| 3008012 | 8本の道 | G3/8」 | 10~12mm |
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ | 信号回路（2A） | 長さL （mm） |
| 3008012-06S | 8本の道 | G3/8」 | 10~12mm | 6 | 14 |
| 3008012-12S | 8本の道 | G3/8」 | 10~12mm | 12 | 21 |
| 3008012-24S | 8本の道 | G3/8」 | 10~12mm | 24 | 35 |
| 3008012-36S | 8本の道 | G3/8」 | 10~12mm | 36 | 52.3 |
| 3008012-56S | 8本の道 | G3/8」 | 10~12mm | 56 | 82 |
デッサン
標準モデル リスト
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ | 電力回路（10A） | 信号回路（2A） | 長さL （mm） |
| 3008012-06S | 8本の道 | G3/8」 | 10~12mm | 0 | 6 | 48 |
| 3008012-0610 | 8本の道 | G3/8」 | 10~12mm | 6 | 0 | 48 |
| 3008012-12S | 8本の道 | G3/8」 | 10~12mm | 0 | 12 | 72 |
| 3008012-0610-06S | 8本の道 | G3/8」 | 10~12mm | 6 | 6 | 72 |
| 3008012-1210 | 8本の道 | G3/8」 | 10~12mm | 12 | 0 | 72 |
| 3008012-0610-12S | 8本の道 | G3/8」 | 10~12mm | 6 | 12 | 96 |
| 3008012-1210-06S | 8本の道 | G3/8」 | 10~12mm | 12 | 6 | 96 |
| 3008012-18S | 8本の道 | G3/8」 | 10~12mm | 0 | 18 | 96 |
| 3008012-1810 | 8本の道 | G3/8」 | 10~12mm | 18 | 0 | 96 |
| 3008012-0610-18S | 8本の道 | G3/8」 | 10~12mm | 6 | 18 | 120 |
| 3008012-24S | 8本の道 | G3/8」 | 10~12mm | 0 | 24 | 120 |
| 3008012-2410 | 8本の道 | G3/8」 | 10~12mm | 24 | 0 | 120 |
| 3008012-36S | 8本の道 | G3/8」 | 10~12mm | 0 | 36 | 168 |
| 3008012-1210-24S | 8本の道 | G3/8」 | 10~12mm | 12 | 24 | 168 |
| 3008012-3610 | 8本の道 | G3/8」 | 10~12mm | 36 | 0 | 168 |
| 3008012-48S | 8本の道 | G3/8」 | 10~12mm | 0 | 48 | 216 |
| 3008012-1210-36S | 8本の道 | G3/8」 | 10~12mm | 12 | 36 | 216 |
| 3008012-4810 | 8本の道 | G3/8」 | 10~12mm | 48 | 0 | 216 |
| 3008012-60S | 8本の道 | G3/8」 | 10~12mm | 0 | 60 | 264 |
| 3008012-1210-48S | 8本の道 | G3/8」 | 10~12mm | 12 | 48 | 264 |
| 3008012-72S | 8本の道 | G3/8」 | 10~12mm | 0 | 72 | 312 |
| 3008012-2410-48S | 8本の道 | G3/8」 | 10~12mm | 24 | 48 | 312 |
| 3008012-84S | 8本の道 | G3/8」 | 10~12mm | 0 | 84 | 360 |
| 3008012-2410-60S | 8本の道 | G3/8」 | 10~12mm | 20 | 60 | 360 |
| 3008012-96S | 8本の道 | G3/8」 | 10~12mm | 0 | 96 | 408 |
| 3008012-108S | 8本の道 | G3/8」 | 10~12mm | 0 | 108 | 456 |
| 3008012-120S | 8本の道 | G3/8」 | 10~12mm | 0 | 120 | 504 |
FAQ:
1。 スリップ リングは何であるか。
スリップ リングは静止したのからの回転構造に力そして電気的信号の伝達を可能にする電気機械装置である。スリップ リングは力か信号を送信している間回転を要求するあらゆるエレクトロメカニカル・システムで使用することができる。それは機械性能を改善し、システム操作を簡単にし、移動可能な接合箇所からぶら下がる損傷傾向があるワイヤーを除去できる。
2. 注文のスリップ リングを提供するか。
注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたらはい、始まるために私達に連絡しなさい。私達のエンジニアはあなたの必要性のための完全な解決を都合する。
