起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001
モデル番号:
3404004
私達に連絡しなさい

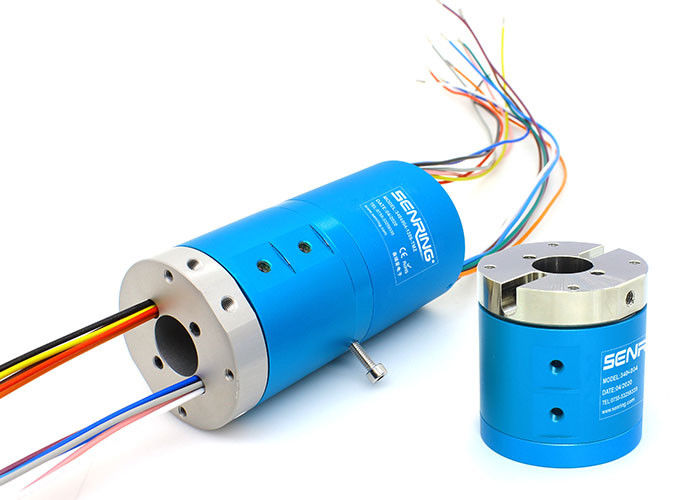

4本の道の空シャフト回転式連合M5サポート4~6mm管標準的な空シャフトのサイズ20mm
3404004空シャフトのスリップ リングの記述
3404004のシリーズが4空の退屈させた回転式連合の4、標準的な空シャフトのサイズ20mmの他の空シャフトのサイズであるSENRING 4の道の空シャフトの回転式連合はカスタマイズすることができる。
シャフトのスリップ リングは何であるか。
スリップ リングは中心シャフトに沿って乗り、支承板で置かれる。支承板か台紙は静止した握られ、シャフトは中心で回る。これはスリップ リングが静止したシステムから回路を完了する360程度の循環部隊に力を移すようにする。
3404004空シャフトのスリップ リングの技術仕様
| 道（ガス） | 4本の道 |
| 管のサイズ | 4~6mmの管、M5quot;港 |
| 機械データ | |
| spec. | データ |
| ワーキング・ライフ | refのための20millions （労働条件によって決まる） |
| 最高。規定回転数 | 絶えず250RPM、断続的の1000RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触Materia | 貴金属 |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 最高。作動圧力 | 肯定的な圧力1Mpaの真空-90kPa | |
| トルク | <0> | |
| 電気データ | ||
| spec. | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionの抵抗 | <500m> | <500m> |
| 導線spec。 | AWG17#はテフロン ワイヤーを銀めっきした | AWG22#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準250mm （カスタマイズすることができる） |
|
| Insolutionの抵抗 | 500VAC@50Hz、6s | |
| 電気騒音 | <0> | |
3404004空シャフトのスリップ リングの特徴
1。 メカニカル・アームによって一緒に回るために取付けることができる;
2. USB、HDMI、1000Mのイーサネット、VGA、DVI、同軸RF （高周波）、サーボ モーター信号、産業バス スリップ リング…等のようなサポート送信の混合された力そして信号、;
3. 360°は圧縮空気、蒸気、真空、否定的な圧力、肯定的な圧力…等を送信する;
4. 最高。圧力:1Mpa （真空:高圧-100kPaはカスタマイズすることができる）;
5. サポート4 4~6mmの管のためのM5港;
6. 標準的な空シャフトのサイズ20mm。
部品番号の記述
デッサン
標準モデル リスト
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ |
| 3404004 | 4本の道 | M5 | 4∼6mm |
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ | 力/信号（5A/10A） | 長さL （mm） |
| 3404004-0605 | 4本の道 | M5 | 4∼6mm | 6 | 34.5 |
| 3404004-1205 | 4本の道 | M5 | 4∼6mm | 12 | 57.5 |
FAQ:
1。 あなた工場または商事会社はであるか。
:私達は高レベルR & Dのチームが付いている専門の製造所である。
2。 スリップ リングは何であるか。
スリップ リングは静止したのからの回転構造に力そして電気的信号の伝達を可能にする電気機械装置である。スリップ リングは力か信号を送信している間回転を要求するあらゆるエレクトロメカニカル・システムで使用することができる。それは機械性能を改善し、システム操作を簡単にし、移動可能な接合箇所からぶら下がる損傷傾向があるワイヤーを除去できる。
3. 注文のスリップ リングを提供するか。
注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたらはい、始まるために私達に連絡しなさい。私達のエンジニアはあなたの必要性のための完全な解決を都合する。
